Работа автоматики по перекрытию клапанов водоснабжения при протечке воды

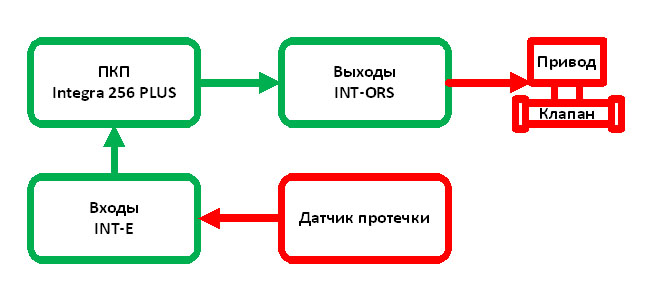

В качестве извещателей протечки воды можно использовать либо проводные датчики FD-1, либо беспроводные датчики AFD-100 компании Satel. При этом проводные датчики подключаются к входам зон модуля INT-E или ПКП INTEGRA. На водопроводных трубах устанавливаются клапаны с электрическими приводами. Управление электроприводами осуществляется через релейные выходы модуля INT-ORS. Система настраивается таким образом, что при получении от датчика сигнала о протечке на привод подается электропитание и клапан подачи воды перекрывается.


Примеры используемого оборудования:

Производитель

Тип

Модель

Параметры

SATEL

Датчик протечки

FD-1

SATEL

Датчик протечки

AFD-100

Беспроводной

Thermokon

Датчик протечки

LS02

Honeywell

Шаровой клапан

VBG2-20-4

2-х ходовой

Honeywell

Привод для VBG2

MVN663A1500

Примеры расширения данного функционала:

  1. Добавление макроса и иконки на пульт Touch Screen для перекрытия клапанов (сценарий длительного отъезда)
  2. Программирование перекрытия клапанов при постановке системы на охрану
  3. Подключение проводного или беспроводного звукового (и/или) светового оповещателя
  4. SMS-оповещение с помощью модуля GSM-5
