Комплект оборудования Satel для создания системы сигнализации и домашней автоматики в квартире

До 28 февраля 2019 г. на комплекты с «умным домом» скидка 10%

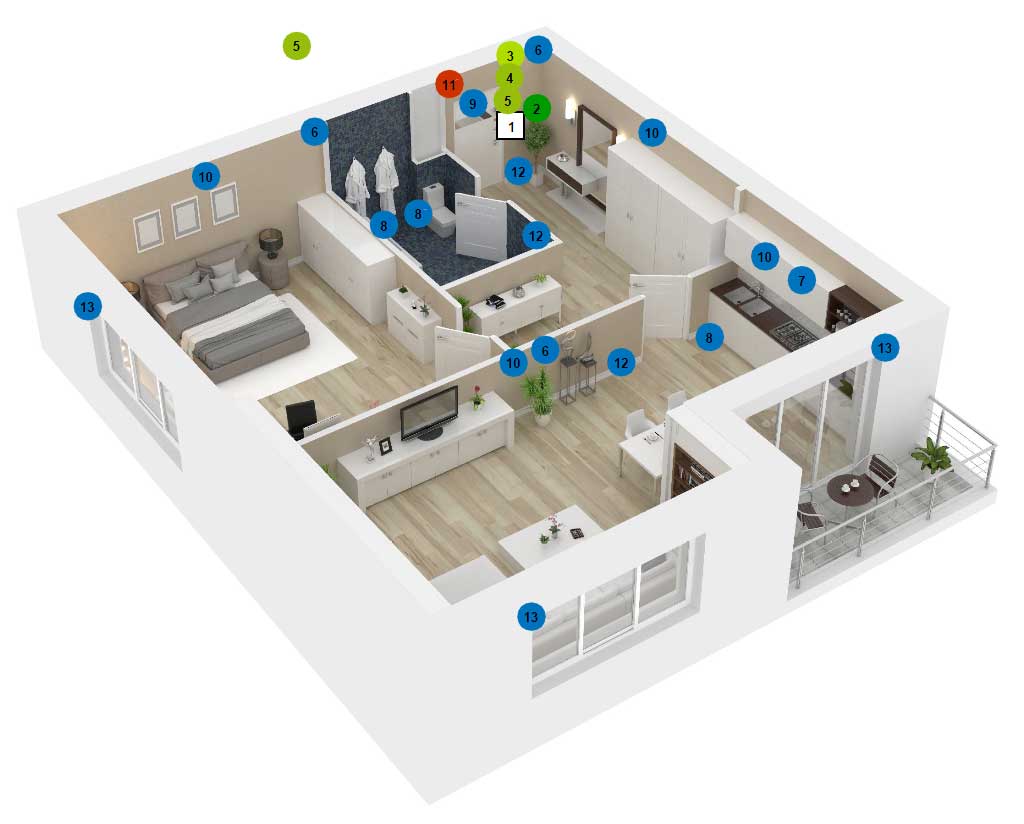

Представляем расчет для проводного варианта системы сигнализации и домашней автоматики в городской квартире. Если в квартире уже сделан ремонт и нет возможности проложить шлейфы в стенах, можно использовать беспроводную систему от Satel. Для квартир и коттеджей большего размера предлагаем реализовать «умный дом» с помощью контрольного прибора Integra, который имеет большую емкость и расширенный функционал по сравнению с прибором Perfecta.





 В представленной ниже системе нам доступно 12 выходов для управления, которые разбиты на следующие группы:

a)      4 выхода для управления розетками во всей квартире (1 выход на кухонную зону, 1 выход на спальню, 1 выход на гостиную, 1 выход на оставшиеся зоны: санузел, коридор)

b)      4 выхода для управления клапанами воды, предполагается, что в квартире два стояка (2 на горячую воду, 2 на холодную)

c)       2 выхода для управления теплым полом (1 на санузел, 1 на коридор и гостиную)

d)      2 выхода для сирены (1 выход на звук, 1 выход на световую индикацию)

Назначение выходов можно менять по желанию Заказчика с целью реализации различных сценариев работы системы «умный дом».

Представленное решение можно адаптировать под конкретный объект, изменив состав оборудования.

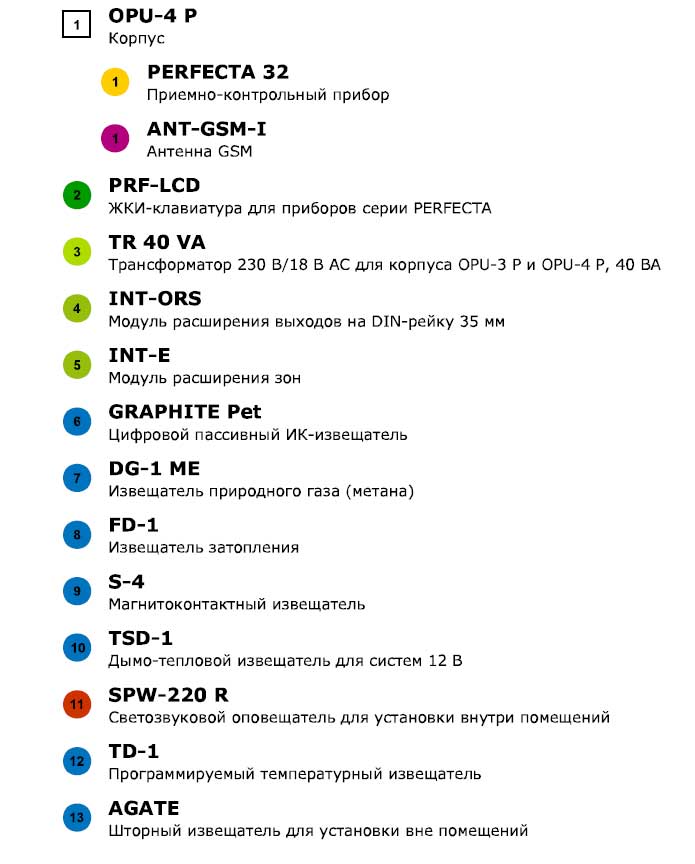

Коммерческое предложение на систему охранной сигнализации и «умный дом» Satel

Картинка

Номенклатура

Кол-во

Цена розничная
USD

1


PERFECTA 32 ПКП главная плата SATEL

1

116,00

2


OPU-4 P Универсальный корпус пластмассовый для поверхностного монтажа внутри помещений SATEL

1

39,00

3


TR 40 VA Трансформатор 230 V/18 AC, 40 VA SATEL

1

25,00

4


ANT-GSM-I Антенна GSM двухдиапазонная 900/1800 МГц (разъем IPX) SATEL

1

7,50

5


ST-BT107 Аккумуляторная батарея Smartec

1

15,00

6


PRF-LCD ЖКИ клавиатура для ПКП серии PERFECTA SATEL

1

69,00

7


INT-ORS Модуль расширения выходов (8 реле) на DIN-рейку SATEL

1

140,00

8


INT-E Модуль расширения на 8 зон SATEL

2

55,00

9


GRAPHITE PET Цифровой ПИК-извещатель движения (игнорирует животных до 15 кг) SATEL

3

23,00

10


DG-1 ME Извещатель природного газа (метана) SATEL

1

63,00

11


FD-1 Универсальный извещатель протечки воды (белый) SATEL

3

28,00

12


S-4 Извещатель магнитоконтактный SATEL

1

8,75

13


TSD-1 Универсальный дымо-тепловой извещатель для систем 12 В SATEL

4

28,80

14


SPW-220 R Светозвуковой оповещатель внутренний (красный) SATEL

1

27,00

15


TD-1 Программируемый извещатель температуры (встроенный датчик температуры + выносной зонд) SATEL

1

64,00

16


AGATE уличный шторный извещатель движения для охраны периметра, проводной комбинированный ИК+СВЧ, с кронштейном SATEL

3

61,00

Итого, включая НДС:

1135.45











Возможные сценарии работы домашней автоматики

Контроль выключателей света
Все выключатели должны быть заведены на ПКП с целью применения программируемой логики. Например, можно будет выключить свет удаленно, даже если настенный выключатель во включенном состоянии или управлять несколькими выключателями одним источником света и др.

Контроль световых приборов
Все световые приборы должны управляться через релейные модули, подключенные к ПКП с целью применения программируемой логики. Например, можно будет выключить свет удаленно, даже если настенный выключатель во включенном состоянии или управлять светом по расписаниям и т.д.

Контроль розеток 220В
Все розетки в помещении должны управляться через релейные модули, подключенные к ПКП с целью применения программируемой логики. Например, можно будет удаленно, через мобильное приложение отключить розетки. Розетки можно объединить в группы, чтобы управлять не индивидуальными розетками, а группами, например по комнатам. Для управления розетками понадобятся внешние коммутирующие устройства (рассчитываются по току), которые управляются через релейные выходы ПКП.

Управление теплым полом
Теплый пол должен управляться на уровне ВКЛ/ВЫКЛ. Управление заведено на релейный модуль ПКП через внешнее коммутирующее устройство. Температура выставляется с контроллера теплого пола, а управление включением/выключением можно производить с ЖК пульта ПКП или из мобильного приложения или по расписаниям.

Контроль протечки воды
В ванной и на кухне устанавливаются датчики протечки воды и подключаются к ПКП. Стояки ГВС и ХВС перекрываются с помощью электроклапанов по сигналу протечки. Управление на электроклапаны поступает с ПКП через выходы релейных модулей. Управлять можно напряжением, подавая импульс заданной длительности (с запасом), либо в соответствии со схемой управления конкретного клапана. Нужно учитывать, что сигналы на разрытие и открытие клапана требуют раздельные выходы.

Управление ГВС и ХВС
На стояках ГВС и ХВС установлены электроклапаны. (см. Контроль протечки воды). Управление можно осуществлять из мобильного приложения, с ЖК пульта ПКП и по расписаниям. Можно использовать макросы и перекрывать воду, уезжая на длительное время и др.

Управление приводами жалюзи
Привод программируется на крайние положения. Управление происходит по двум входам: движение вверх, движение вниз. Для каждого привода нужно два релейных выхода от ПКП. Появляется возможность управления жалюзи по расписаниям, по датчикам освещения и др. (здесь можно предусмотреть датчики освещения).

Тревожная сигнализация
Тревожная сигнализация включает в себя датчики движения с защитой от животных, герконы на окнах и дверях, свето-звуковую сирену.

Пожарная сигнализация
В каждом помещении устанавливаются тепло-дымовые датчики. Плюс, датчики газа на кухне, в случае газовой плиты.

Мобильное приложение
Мобильное приложение позволяет управлять всеми элементами системы, группами элементов и просматривать состояние элементов.

Настенный пульт управления
ЖК пульт управления позволяет конфигурировать рабочие столы, с размещением на них графических планов, элементов системы, макросов и т.д.






Для получения дополнительной информации на контроллер ПКП Perfecta и другое оборудование марки Satel обращайтесь в центральный или региональные офисы компании «АРМО-Системы», являющейся официальным российским дистрибьютором оборудованияSatel.
