"Дальнобойная" парковочная СКУД: бюджетный комфорт

Журнал «Системы Безопасности», №1, 2018

smartec_logo.jpgИзначально технология УВЧ-идентификации получила распространение в логистике, где она использовалась для учета движения больших объемов товаров. Затем это оборудование стало активно применяться в СКУД при дистанционной идентификации большого числа карт одновременно. Одним из самых успешных применений УВЧ-технологии распознавания меток стал контроль доступа автомобилей на парковки и на территории транспортных предприятий.

Сфера применения УВЧ-идентификации (860--960 МГц) весьма обширна и, кроме систем безопасности и мониторинга грузов, включает в себя мониторинг положения шахтеров в шахте, защиту библиотечных фондов, отслеживание перемещений животных на фермах и многое другое. Существуют примеры нестандартного применения УВЧ-оборудования: радиочастотные метки используются при исследовании пещер, а также в музеях для автоматического предоставления посетителям информации об экспонате. За счет большого расстояния считывания ультравысокочастотных ридеров можно реализовать распознавание пользователей по методу Handsfree, когда персонал не должен совершать какие-либо действия при проходе через точку доступа.

identificatory.jpgДоступ на парковку в режиме "свободные руки"
УВЧ-оборудование удобно использовать при организации контроля доступа на парковку: на автомобиль устанавливается радиочастотная метка, считыватель настраивается на определенное расстояние идентификации и при приближении машины система автоматически срабатывает на разрешение/отказ в доступе. Вместо метки может использоваться пластиковая карта, которую водитель устанавливает под стекло автомобиля, а если карта комбинированная, использует ее для прохода через другие точки доступа. Принцип работы ультравысокочастотной СКУД такой же, как и у других RFID-систем с пассивными идентификаторами: когда метки или карты попадают в радиус действия электромагнитного поля считывателя, они получают от него энергию и генерируют ответный радиосигнал с кодом. Далее эта информация поступает на контроллер, который и принимает решение о доступе. Примечательно, что при этом система не требует, чтобы водитель остановил машину, открыл окно и потянулся к считывателю, поэтому ультравысокочастотные СКУД на парковках обеспечивают максимальный комфорт при повседневном использовании.

schytuvateli.jpgСчитыватели Smartec с дальностью действия до 10 м
Для организации доступа на парковки Smartec предлагает использовать бюджетную новинку: "дальний" считыватель ST-LR320. Эта удачная модель совсем недавно появилась в продуктовом портфеле бренда, но уже успешно зарекомендовала себя в нескольких проектах. Считыватель обеспечивает дистанцию идентификации до 10 м и одновременное распознавание до 100 меток, а если требуется отстройка от сигналов автотранспорта, проезжающего вблизи точки доступа, радиус действия ST-LR320 можно уменьшить. Наличие Wiegand 26/34 гарантирует совместимость с любой системой контроля доступа, а встроенные интерфейсы RS-232 и RS-485 позволяют интегрировать данный считыватель в различные прикладные программы. Кроме этого устройства, в линейке Smartec представлен еще один УВЧ-считыватель с похожими характеристиками -- ST-LR300. Его основное отличие от вышеописанной модели -- наличие порта Ethernet, который позволяет подключиться к считывателю по сети с помощью ПК и вести сбор данных из различных приложений.

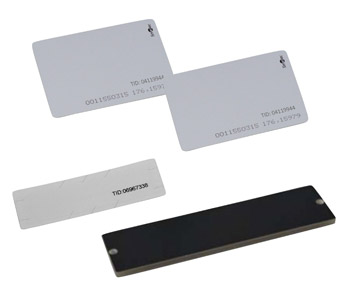

Комбинированные идентификаторы для доступа на парковки и в офисные СКУД
Для работы с УВЧ-считывателями Smartec производитель предлагает специальные пассивные карты и метки, работающие в ультравысокочастотном диапазоне. Память таких идентификаторов разделена на несколько пользовательских полей и одно заводское. Пользовательские поля предназначены для чтения и записи изменяемой информации. В заводское поле при производстве карт записывается уникальный для каждого чипа код, который можно считать, но нельзя изменить, поскольку эта область памяти не перепрограммируется.

Smartec ST-LC300 -- стандартная пластиковая карта, оснащенная только УВЧ-чипом. В корпусе другой модели, ST-LC300EM, объединены сразу два чипа -- УВЧ и EM, поэтому их можно одновременно использовать в парковочных СКУД с ультравысокочастотными считывателями и в офисных системах доступа с карт-ридерами стандарта Em-Marine (125 КГц). Также под маркой Smartec выпускаются комбинированные карты ST-LC300MF, в которых совмещены чипы УВЧ и Mifare (3,56 МГц).

USB_schit.jpgRFID-метки для крепления на автомобили и грузы
При доступе на парковку очень удобно использовать RFID-метки, которые позволяют автомобилисту не заботиться о том, взял ли он с собой пропуск, ведь метка всегда будет прикреплена к машине. В частности, метки ST-LT310, которые были разработаны специально для контроля проезда автотранспорта и перемещения грузов, можно крепить на металлическую поверхность -- на номер автомобиля или на наружную часть грузового контейнера. В свою очередь, метки ST-LT320 изготавливаются из бумаги и имеют клейкий слой, что позволяет приклеивать их на стекло автомобиля с внутренней стороны.

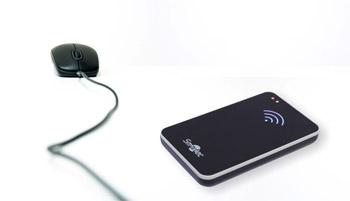

Удобный ввод кодов в базу данных СКУД
Для регистрации идентификатора в базе данных системы контроля доступа достаточно поднести его к настольному считывателю ST-CE310LR, который автоматически введет его код в активное поле запущенного приложения. В отличие от ручного метода ввода кодов, такой считыватель позволяет исключить ошибки, связанные с человеческим фактором, и сократить время на регистрацию пропуска. Подключение ST-CE310LR к компьютеру выполняется с помощью стандартного USB-интерфейса, а для удобства оператора считыватель имеет световую и звуковую индикацию срабатывания.
