Безопасность и комфорт: Интеграция системы «умный дом» и охранной сигнализации

Журнал CONTROL ENGINEERING РОССИЯ №5, 2017

Сложно представить себе объект, не оборудованный охранно-пожарной сигнализацией – эти системы устанавливают не только в учреждениях и коммерческих помещениях, но и в частном жилье. В то же время, системы «умный дом» у многих по-прежнему ассоциируются с услугой, предназначенной исключительно для luxury-сегмента. Однако в нынешнее время «умный дом» − давно не роскошь, а способ обеспечить домашний комфорт и даже сэкономить денежные средства, поскольку это оборудование позволяет контролировать расход и управлять использованием таких ресурсов, как электричество, вода и теплоносители. А если объединить ОПС и «умный дом» в единую систему, одновременно можно обеспечить безопасность и комфорт дома, квартиры или офиса, причем инсталляция такого интегрированного решения потребует меньших затрат, чем установка двух отдельных систем.


Рис. 1. Оборудование системы Integra

Именно такое решение, построенное на базе приемно-контрольного прибора (ПКП) Integra, предлагает польская компания Satel. Современные технологии, доступные модули расширения и различные каналы для связи и мониторинга позволяют считать приборы Integra одним из лидеров рынка профессиональных технических средств защиты. Благодаря тому, что система на базе Integra имеет модульную конструкцию, в будущем можно расширять ее функционал. В том числе, можно использовать оборудование линейки Satel ABAX, установка которого не требует прокладки кабеля (что чревато очередным ремонтом), поскольку все эти устройства являются беспроводными. Для наращивания системы понадобится один из контроллеров серии ABAX: ACU-120 или компактный ACU-270, которые поддерживают двустороннюю шифрованную радиосвязь с извещателями, оповещателями и брелоками.

В зависимости от модели ПКП, в ее памяти может храниться до 64 таймеров, которые позволяют управлять системой с учетом распорядка дня пользователей. Например, можно настроить автоматическую постановку и снятие объекта с охраны, включение / выключение отопления по расписанию, открытие жалюзи в момент ежедневного пробуждения домочадцев, а в случае длительного отъезда – имитацию присутствия хозяев путем включения света по расписанию (чтобы снизить риск ограбления).

Рассмотрим на конкретных примерах, какие возможности предоставляет интегрированная система на базе ПКП Integra в области автоматики зданий.

Автоматическое включение вентиляции
Чтобы обеспечить поддержание свежести воздуха в помещении, будь то квартира, коттедж или офис, к входу модуля INT-E подключается датчик качества воздуха, а выход модуля INT-ORS − к управляющему входу или приводу приточной вентиляции (рис. 1). При получении сигнала от датчика (например, при повышении уровня CO), ПКП Integra включает на заданное время вентиляцию, тем самым обеспечивая проветривание помещения.

Блок схема работы подсистемы контроля качества воздуха и его принудительной вентиляции

Рис. 2. Контроль качества воздуха в помещении

Защита от утечки газа
В качестве извещателей утечки газа используются проводные датчики DG-1 из линейки Satel. Устройства подключаются к входам зон модуля INT-E или ПКП Integra, при этом на трубах газопровода устанавливаются клапаны с электрическими приводами, которые управляются через релейные выходы модуля INT-ORS (рис. 2). Система настраивается таким образом, что при получении от датчика сигнала об утечке газа на привод подается электропитание, и клапан подачи газа перекрывается.

При необходимости можно совместить две вышеописанные функции. Если в кухне установить вентиляцию, работающую на двух скоростях, дымовой извещатель ASD-150 и газовый клапан с электрическим приводом, то при обнаружении дыма (например, от пригоревшего блюда) ПКП переключит вентилятор на максимальную скорость и перекроет подачу газа с помощью клапана.

Блок схема работы подсистемы перекрытия газа при срабатывании датчика утечки газа

Рис. 3. Перекрытие клапанов газопровода при утечке газа

Перекрытие воды при обнаружении протечки
Установка извещателей затопления, таких как FD-1 или его беспроводной аналог AFD-100, поможет защитить жилище от негативных последствий, вызванных, например, разрывом шланга между смесителем и водопроводной системой. Датчик (проводной) подключается к входам зон модуля INT-E или ПКП Integra, а на водопроводных трубах устанавливаются клапаны с электроприводом, управление которыми осуществляется через релейные выходы модуля INT-ORS (рис. 3). При получении от датчика сигнала о протечке на привод подается электропитание, и клапан отсекает подачу воды.


Рис. 4. Перекрытие клапанов водоснабжения при протечке воды

Поддержание комфортной температуры в помещениях
«Умный дом» на базе ПКП Integra позволяет управлять отоплением, подогревом полов, а также включать/выключать газовый котел, для этого к входам модуля INT-E подсоединяются температурные датчики TD-1. Также можно использовать их беспроводной аналог ̶ извещатели ATD-100, которые без проблем можно распределить по разным комнатам. При этом выходы модуля INT-ORS подключаются к управляющим входам электрических обогревателей либо к электроприводам с клапанами на трубах теплоснабжения (рис. 4).

Датчики температуры подают сигналы на ПКП Integra, который включает или выключает систему отопления, поддерживая заданную температуру в помещении, когда жильцы находятся дома. В ночное время или если хозяева отсутствуют, отопление переключается в экономичный режим. То же самое можно реализовать и в офисе: в рабочее время (временной отрезок задается с помощью таймеров приемно-контрольного прибора) будет поддерживаться заданная температура, а в ночное время отопление будет работать в ослабленном режиме. Кроме того, установка на окна магнитоконтактного извещателя AMD-100 позволяет автоматически отключать отопление, когда оконные створки будут открыты, чтобы предотвратить возможную потерю энергии.

Блок схема работы подсистемы управления температурой в помещениях

Рис. 5. Автоматическое регулирование отопления

Управление освещением по датчику движения
С помощью датчиков движения приемно-контрольный прибор Integra позволяет организовать интеллектуальное управление освещением. Самый простой пример сценария работы автоматики: по сигналу от датчика свет включается в коридоре, если по нему идет человек. В жилых комнатах можно использовать датчик движения совместно с датчиком освещенности – они подключаются к двум входам модуля INT-E, при этом к выходу модуля INT-ORS подключается нагрузка, например, светильник (рис. 5). Система программируется таким образом, что в дневное время присутствие человека в помещении будет игнорироваться за счет датчика освещенности, а в ночное время по датчику движения будет включаться светильник.

Установка датчиков движения актуальна и для офисов, а именно, для тех помещений, куда люди заходят только время от времени (архив, переговорная, коридор, санузел). Зачастую в подобных помещениях свет оставляют гореть в течение всего рабочего дня, что совершенно невыгодно с точки зрения экономии электроэнергии. С датчиком движения свет будет гореть только тогда, когда он необходим, а как только человек покинет помещение или пройдет по коридору, свет погаснет.

Блок схема работы подсистемы включения освещения в темное время суток

Рис. 6. Управление освещением с помощью датчиков

Активация освещения территории по расписанию или по датчику освещенности
Благодаря Integra можно реализовать и автоматическое включение освещения перед домом: к входу модуля INT-E подключается извещатель, а выход модуля INT-ORS подсоединяется к управляющему входу или к электролинии освещения периметра (рис. 6). При этом два встроенных в ПКП таймера настраиваются на ежедневное включение освещения периметра в заданное время, один − в вечернее, второй − в утреннее. Дополнительно можно задать приоритетное управление освещением в обход управляющих таймеров, и тогда освещение можно будет включать и днем в пасмурную погоду. Для небольших магазинов и офисов актуальным будет организация «умной» подсветки крыльца, которая также сможет автоматически включаться/выключаться в зависимости от времени суток или по сигналу от таймера.

Блок схема работы подсистемы перекрытия управления освещением периметра дома

Рис. 7. Управление освещением территории

Автоматическая работа рольставен и жалюзи
С помощью модуля INT-ORS приемно-контрольный прибор Integra может управлять внешними рольставнями (актуально для торговых помещений) или жалюзи с электрическим приводом (подходит для частных коттеджей). Например, рольставни будут автоматически опускаться в момент постановки системы на охрану, а жалюзи – если согласно показаниям датчика сумерек на улице уже темно. Также закрытие/открытие рольставен и жалюзи может происходить по расписанию. Для этого выходы модуля INT-ORS подключаются к приводам (рис. 7), один из встроенных в ПКП таймеров настраивается на ежедневное открытие рольставен или жалюзи, а другой – на закрытие.

Дополнительно управлять движением рольставен и жалюзи можно вручную, с помощью клавиатур серии INT-ххх, причем, работа приводов может быть связана и с реализацией сценариев, доступных через эти клавиатуры. Например, при запуске сценария «вечер кинофильмов», система самостоятельно выдвинет проектор, опустит рольставни и приглушит освещение.

Блок схема работы подсистемы открытия/закрытия жалюзи

Рис. 8. Управление движением жалюзи

Наличие мобильного приложения для управления системой
Удаленно управлять домашней автоматикой и сигнализацией можно с помощью смартфона с приложением Integra Control. Оно позволяет пользователю, например, дистанционно выключить сигнализацию по пути домой, управлять поливом участка, будучи в отъезде, и многое другое. Приложение Integra Control совместимо с устройствами, работающими на ОС Android или iOS и имеет интуитивно понятный интерфейс, а благодаря настраиваемым PUSH-уведомлениям, пользователь может получать информацию о событиях системы в реальном времени.

Чтобы обезопасить канал связи между приемно-контрольным прибором и приложением Integra Control используется 192-битное шифрование информации, причем, модуль ETHM-1 Plus позволяет установить соединение между ПКП и приложением непосредственно через сервер Satel. Это решение устраняет необходимость получения внешнего IP-адреса для приемно-контрольного прибора, что обеспечивает интегрированной системе повышенную безопасность.

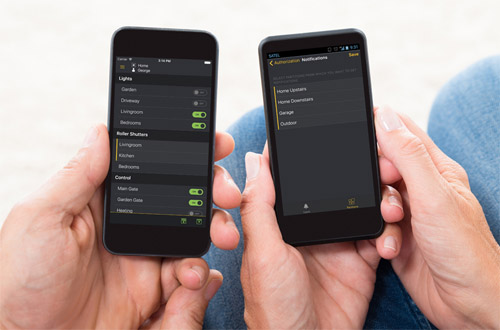

Рис. 9. Приложение Integra Control для управления ОПС и «умным домом»

Наличие в линейке проводных и беспроводных клавиатур
Удобное управление «умным домом» обеспечивают и клавиатуры серии INT-xxx. Отображаемые на их экране иконки информируют пользователя о текущем состоянии системы и позволяют в одно касание запускать различные сценарии работы оборудования. Кроме того, в экстренной ситуации можно оперативно вызвать необходимую службу, нажав на одну из иконок быстрого меню: «пожар», «скорая помощь» или «нападение». Клавиатуры моделей INT‑TSG, INT-TSI и INT-TSH имеют емкостной сенсорный дисплей, а INT-KSG и беспроводная модель INT-KWRL оснащены обычным ЖК экраном и клавишами с подсветкой.

Дополнительная опция − это использование МАКРОС-функций, предоставляемых клавиатурами INT-xxx, благодаря которым одна команда пользователя может запустить последовательную цепочку действий. Например, в офисе можно задать автоматическое включение освещения рабочего пространства в утренние часы и его отключение после окончания рабочего дня. Само собой, это не означает, что если кому-то потребуется задержаться на работе, он будет находиться там в кромешной темноте, поскольку освещением можно управлять и в ручном режиме. Дома можно интегрировать систему освещения со шторным карнизом с электрическим приводом, и свет будет включаться в тот момент, когда закроются шторы. Добавим, что клавиатура INT-TSI, в отличие от других моделей линейки позволяет создавать неограниченное количество МАКРОС-команд.


Рис. 10. Управляющие клавиатуры марки Satel: INT-TSI и INT-KWRL

Совместимость с KNX-оборудованием
Применение модуля расширении INT-KNX-2 позволяет с помощью приемно-контрольного прибора Integra управлять исполнительными устройствами «умного дома» стандарта KNX. По сравнению с другими современными системами автоматизации зданий KNX обладает рядом преимуществ: высокая надежность оборудования, отсутствие проблем с совместимостью и гибкая масштабируемость. Чтобы добавить в систему Integra оборудование этого стандарта, модуль INT-KNX-2 подключается непосредственно к шине KNX, а его настройка осуществляется с помощью программного обеспечения DLOADX, установленного на персональном компьютере.

Возможность мониторинга системы любыми ЧОП
Помимо прочих достоинств, ПКП Integra обеспечивает полноформатный мониторинг ОПС и «умного дома» силами любого ЧОП. Для этой цели используется конвертер SMET-256 марки Satel, который подключается к СОМ-порту компьютера и принимает Ethernet и GPRS-сигналы с ПКП Satel. Затем, в зависимости от установок конвертера, события отправляются на пульт централизованного наблюдения (ПЦН) по телефонному кабелю или через коммуникационную шину RS-232 в общепринятом формате Contact-ID. При этом на ПЦН поступает не только информация о факте срабатывания сигнализации, но и расшифровка этих сигналов. Находясь в рабочем режиме, SMET-256 контролирует наличие и качество соединения по Ethernet и GPRS каналам.

Каков вывод?
Приемно-контрольный прибор Integra и другое оборудование марки Satel позволяют расширить функционал стандартной системы охранно-пожарной сигнализации элементами «умного дома». Если изначально системы автоматики предназначались, в основном, для объектов жилой недвижимости, то теперь они все больше применяются и в коммерческой. Это неудивительно, поскольку «умный дом» обеспечивает удобное управление коммуникациями за счет объединения их в единую систему, а также позволяет экономить на коммунальных платежах. Более того, объединение ОПС и «умного дома» одновременно гарантирует безопасность дома, квартиры или офиса, и обеспечивает комфортные условия жизни.

Скачать статью в формате pdf.
