Модули входов / выходов

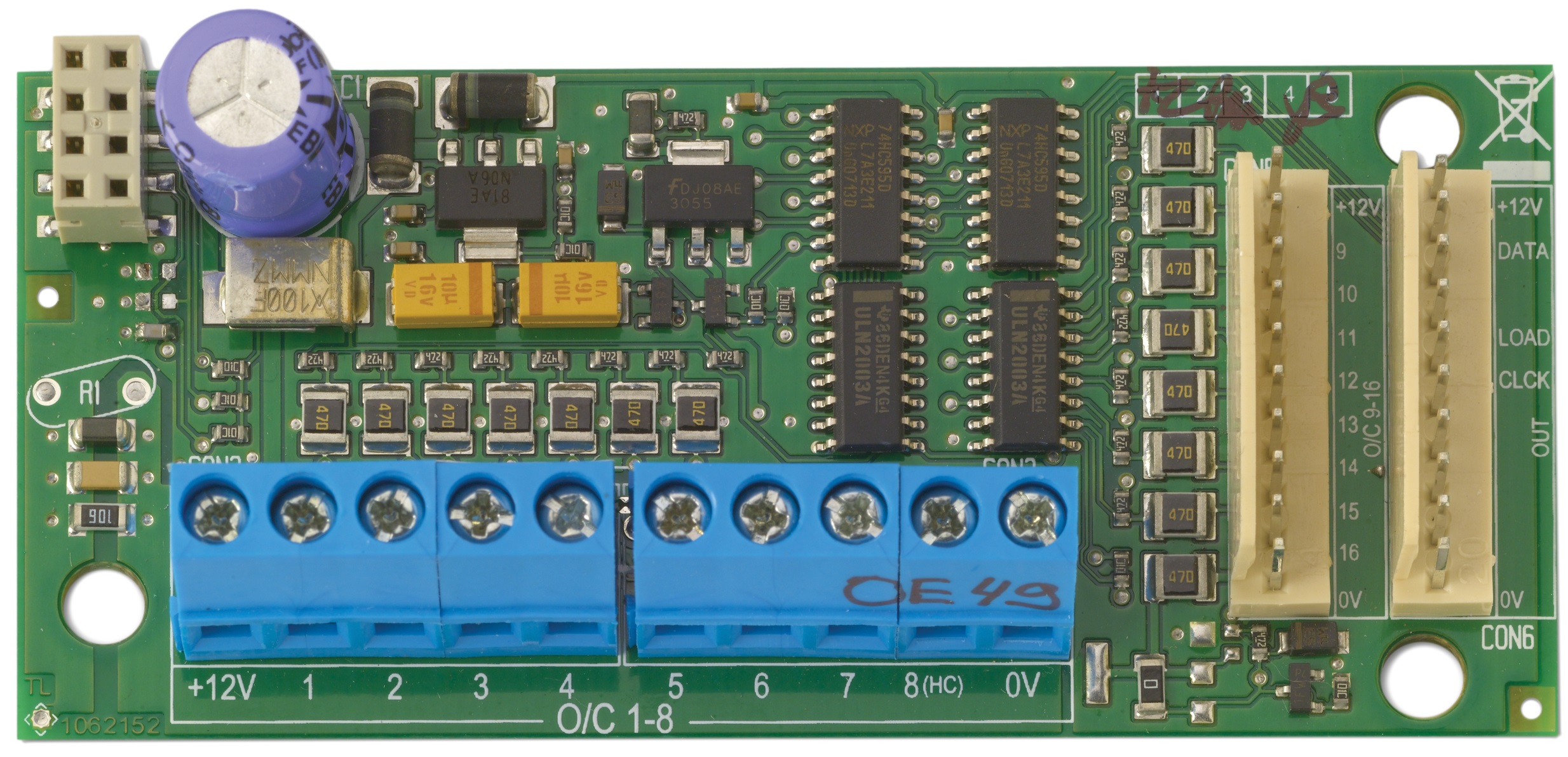

Плата расширения на 16 выходов ОК для контрольных панелей серии Advisor Advanced, 12VDC/50mA (1 выход 12VDC/1A, без корпуса, питание от панели или АМР. Возможно подключить максимум одну такую плату к панели. На плате находится 8 полнофункциональных выходов на колодке под винт, еще 8 выходов можно добавить при подключении двух плат ATS1810. Диапазон рабочих температур: 0…+50°С. Габаритные размеры: 90х40 мм.

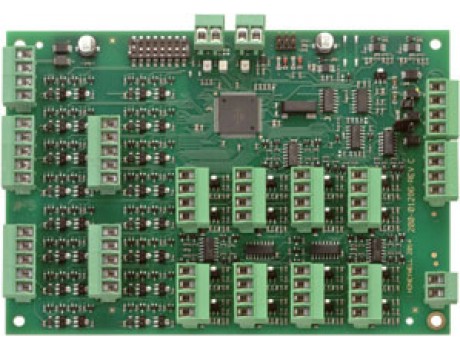

Модуль расширения на 16 входов и 16 выходов ОК (12VDC/50mA) для ППКП серии MB-Secure. Подключается к MB-Secure по шине IB2-BUS или BUS-2. Входы могут работать также в режиме выходов ОК. Для преобразования выходов ОК в релейные необходимо дополнительно использовать модуль 013941. Модуль может быть установлен как внутри ППКП, так и на расстоянии до 2000 м от ППКП в отдельном корпусе (ZG20, ZG3.1, ZG4). Поддерживается ППКП серии MB-Secure. Питание от внешнего источника. Диапазон рабочих напряжений: 9,5...15VDC. Диапазон рабочих температур: -10…+45°С. Габаритные размеры: 158х112х20 мм. Корпус в комплект поставки не входит и приобретается отдельно!

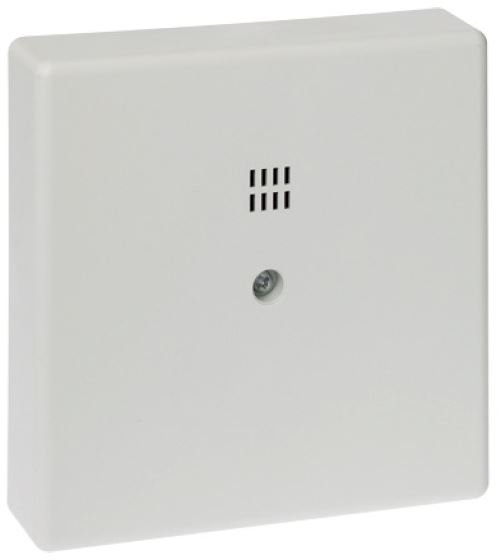

Адресный модуль расширения на 5 слаботочных выходов ОК (12VDC/50mA). Модуль совместим с адресными шинами BUS-2. Поддерживается как старыми ППКП серии MB Classic, так и новыми ППКП серии MB-Secure. Накладной монтаж, встроенный зуммер и тамперный контакт вскрытия корпуса. Питание от внешнего источника. Диапазон рабочих напряжений: 10...15VDC. Диапазон рабочих температур: -5…+45°С, IP30. Габаритные размеры: 118х118х31 мм.

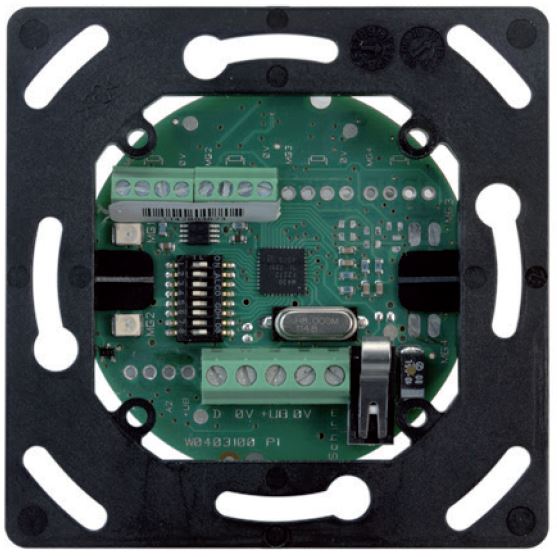

Адресный модуль расширения на 2 неадресных шлейфа. Модуль совместим с адресными шинами BUS-1 или BUS-2. Поддерживается как старыми ППКП серии MB Classic, так и новыми ППКП серии MB-Secure. Врезной монтаж в любой подрозетник, 2 светодиодных индикатора состояний входов. Питание от внешнего источника. Диапазон рабочих напряжений: 9...15VDC. Диапазон рабочих температур: -5…+45°С, IP40. Габаритные размеры модуля: 58х26 мм. Габаритные размеры декоративной крышки (поставляется в комплекте): 70х70х1 мм.

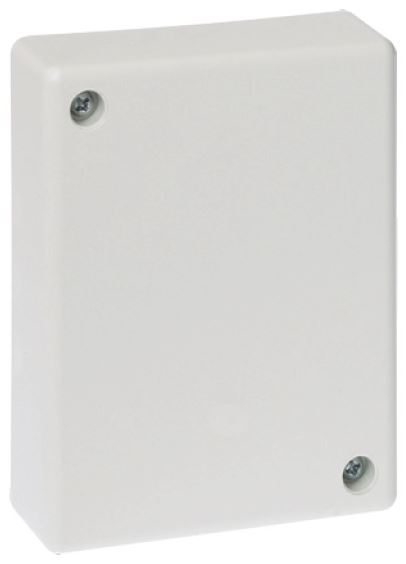

Модуль расширения на 2 силовых релейных выхода (250VAC/8A или 30VDC/5A) для модуля DUO 010130. Накладной монтаж, тамперный контакт вскрытия корпуса. Питание от внешнего источника. Диапазон рабочих напряжений: 9...15VDC. Диапазон рабочих температур: -10…+55°С, IP40. Габаритные размеры: 80х109х30 мм.

Адресный миниатюрный модуль на 3 входа и 3 слаботочных выхода ОК (12VDC/10mA). Модуль совместим с адресными шинами BUS-2. Поддерживается как старыми ППКП серии MB Classic, так и новыми ППКП серии MB-Secure. Модуль может быть установлен в корпус неадресного извещателя, 3 входа предназначены для принятия сигналов от неадресного извещателя ("тревога", "неисправность", "тампер"), 3 выхода для управления состоянием извещателя ("постановка/снятие", "обход инженера", свободно программируемый). В комплекте кабель подключения 140мм. Питание от внешнего источника. Диапазон рабочих напряжений: 10...15VDC. Диапазон рабочих температур: -5…+45°С, IP30. Габаритные размеры: 40х18х13 мм.

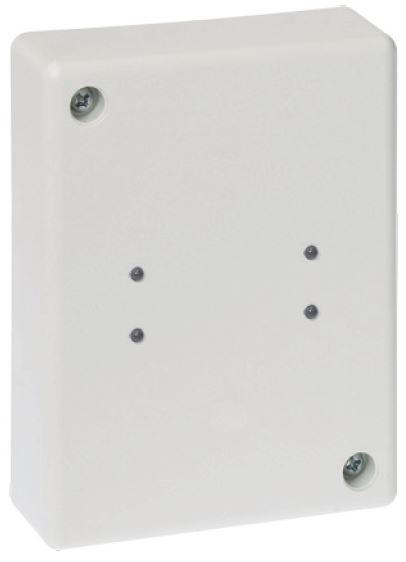

Адресный модуль расширения DUO на 4 неадресных шлейфа и 2 слаботочных выхода ОК (30VDC/50mA). Модуль совместим с адресными шинами BUS-1 или BUS-2. Поддерживается как старыми ППКП серии MB Classic, так и новыми ППКП серии MB-Secure. Для управления силовой периферией необходимо дополнительно использовать релейный модуль 010131. Накладной монтаж, 4 светодиодных индикатора состояний входов. Питание от внешнего источника. Диапазон рабочих напряжений: 9...15VDC. Диапазон рабочих температур: -5…+45°С, IP40. Габаритные размеры: 85х109х30 мм.

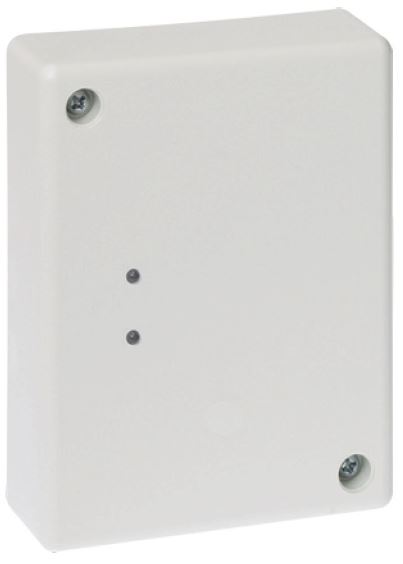

Адресный модуль расширения на 2 неадресных шлейфа. Модуль совместим с адресными шинами BUS-1 или BUS-2. Поддерживается как старыми ППКП серии MB Classic, так и новыми ППКП серии MB-Secure. Накладной монтаж, 2 светодиодных индикатора состояний входов. Питание от внешнего источника. Диапазон рабочих напряжений: 9...15VDC. Диапазон рабочих температур: -10…+55°С, IP40. Габаритные размеры: 85х109х30 мм.

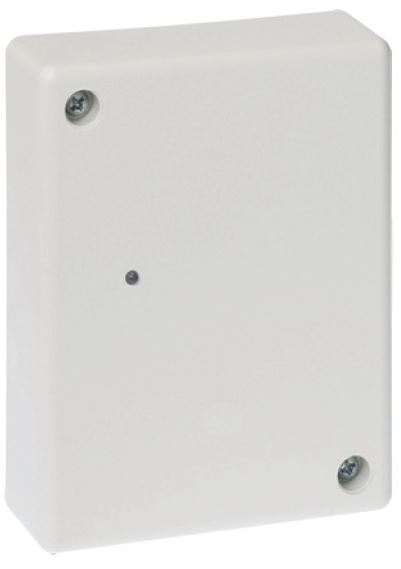

Адресный модуль расширения на 1 неадресный шлейф. Модуль совместим с адресными шинами BUS-1 или BUS-2. Поддерживается как старыми ППКП серии MB Classic, так и новыми ППКП серии MB-Secure. Накладной монтаж, 1 светодиодный индикатор состояния входа. Питание от внешнего источника. Диапазон рабочих напряжений: 9...15VDC. Диапазон рабочих температур: -10…+55°С, IP40. Габаритные размеры: 85х109х30 мм.

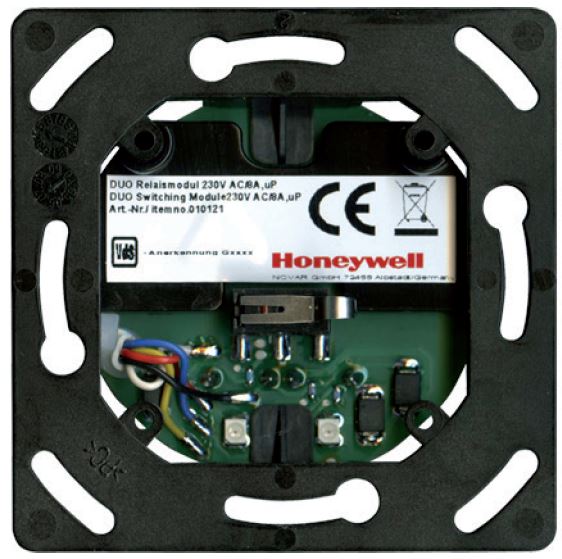

Модуль расширения на 2 силовых релейных выхода (250VAC/8A или 30VDC/5A) для модуля DUO 010120.17. Врезной монтаж в любой подрозетник, 2 светодиодных индикатора состояний выходов, тамперный контакт вскрытия корпуса. Питание от внешнего источника. Диапазон рабочих напряжений: 9...15VDC. Диапазон рабочих температур: -10…+55°С, IP40. Габаритные размеры модуля: 58х26 мм. Габаритные размеры декоративной крышки (поставляется в комплекте): 70х70х1 мм.
