Из-за климатических особенностей России, экстремальных погодных условий и наличия большого количества объектов с высокими требованиями к защищенности часто необходима установка специального оборудования видеонаблюдения. Эксперты компаний "АРМО-Системы", KARNEEV SYSTEMS, "Фирма "Видеоскан" и NOVIcam поделились профессиональным мнением по выбору и эксплуатации систем видеонаблюдения в сложных погодных и техногенных условиях.

Какие условия видеонаблюдения вы относите к сложным?

Иван Прыгов, Бренд-менеджер компании "АРМО-Системы":
По моему мнению, учитывая специфику климата в РФ, любую инсталляцию камеры вне помещений можно отнести к сложным условиям, будь то Москва, Оймякон или Дербент, а порой даже и установку внутри помещений, в случае возможных перебоев подачи отопления, прорыва кровли или размещения в местах с повышенной криминогенностью.

Дмитрий Карнеев, Генеральный директор компании KARNEEV SYSTEMS:
Видеонаблюдение – очень интересная область. Чем сложнее задача, тем более творческим должно быть ее решение. По сути, проблемы могут возникать в любом месте построения системы видеонаблюдения, от формирования изображения до видеоархива. Как правило, большое количество трудностей возникает либо с изображением, либо с поддержанием камеры в должном состоянии для нормального функционирования. Сложности с изображением могут касаться условий наблюдения: освещения, дистанции, поля зрения, разрешения, запыленности, задымленности и подобных факторов. Сложности с функционированием – это температурный диапазон, агрессивная внешняя среда, взрывоопасные зоны. Борьба с внешней средой, как правило, успешно заканчивается применением специальных кожухов для видеокамер. А что касается условий наблюдения, то тут бездна возможных решений и возможностей, исходя из фантазии и опыта проектировщика.

Николай Чура, Технический консультант компании "Фирма "Видеоскан":
Сложность условий видеонаблюдения можно характеризовать способностью противостоять тяжелым внешним условиям эксплуатации. К таким факторам можно отнести высокую влажность, осадки, высокую и низкую температуры, ионизирующее излучение (радиоактивность), агрессивные среды, пыль, высокий уровень вибраций и удары. Несколько особняком стоят взрывоопасные среды, в которых предполагается защита этой самой среды от возгорания и взрыва самой камеры как фактора создания взрывоопасной ситуации. Все вышеприведенные факторы в той или иной степени препятствуют сохранению работоспособности довольно "нежного" электронно-оптического устройства – видеокамеры.

Другая группа факторов, усложняющих оптимальное функционирование видеокамеры, связана с ограниченным динамическим диапазоном воспринимаемых изображений. Здесь встречаются случаи как недостаточной, так и избыточной освещенности. Одной из больших проблем является получение изображения для сцены с высоким контрастом (например, встречный свет солнца, автомобильных фар или других источников света). Достаточно трудно бороться с множеством бликующих поверхностей, особенно при их подвижном характере.

Денис Митрофанов, Бренд-директор компании NOV:
Условия можно разделить на несколько типов: погодные и техногенные. К погодным относятся низкие или высокие температуры, влажность. К техногенным, помимо погодных, добавляются внешние воздействия, требующие взрывобезопасности и взрывозащищенности, возможные неисправности камеры (например, короткое замыкание и, как следствие, возгорание во взрывоопасной среде). К техногенным можно отнести сложные условия на транспорте, вибрации, а также многие другие.

От какого внешнего фактора труднее всего защитить камеру видеонаблюдения?

Иван Прыгов, "АРМО-Системы":
Как ни банально, но в большинстве случаев этот фактор – отнюдь не экстремально низкая температура, обильные осадки, плотный соляной туман, опасность взрыва или пыльное производство. Фактор этот, как правило, антропогенный: фантасмагорические пожелания заказчика, неумение инсталлятора обосновать более комплексное решение в угоду более дешевому, низкая квалификация монтажника, обида уволенного системного администратора. От них-то и труднее всего защитить видеокамеру.

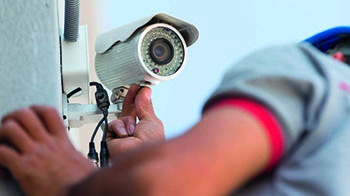

Сложнее всего защитить видеокамеру от высокой внешней температуры и... человеческого фактора

Дмитрий Карнеев, KARNEEV SYSTEMS:
Если говорить о внешних факторах, влияющих на камеры наблюдения, то, на мой взгляд, наибольшие трудности вызывает повышенная окружающая температура и прямое воздействие солнечных лучей. С инженерной точки зрения отвод тепла организовать гораздо сложнее, чем обогрев. Тепло нужно куда-то отводить, куда-то его девать, чтобы обеспечить работу камеры в пределах оптимальной температуры. Это может стать большой проблемой, если окружающая камеру среда сама находится при температуре выше, чем максимальная рабочая температура камеры. И тут речь не только про жаркий климат, но и про, например, условия внутри каких-либо технологических помещений и зон. Прямое воздействие солнечных лучей в жарком климате также может сыграть злую шутку с оборудованием видеонаблюдения, причем не только из-за высокой температуры, но и из-за воздействия ультрафиолетовых лучей. Кабели, вводы, разъемы могут сильно страдать в таких условиях эксплуатации.

Николай Чура, Фирма "Видеоскан":
Труднее всего защитить камеру от высокой внешней температуры. Если борьба с низкой внешней температурой предполагает типовой электрический нагрев, то компенсация высокой внешней температуры требует теплообменных или холодильных систем, что значительно сложнее и дороже.

Денис Митрофанов, NOVIcam:
В целом технологии позволяют добиться приемлемого уровня защиты видеокамеры почти на любых объектах, зачастую остается лишь вопрос целесообразности и экономической эффективности такого решения. Чем лучше камера защищена от влияния среды, тем более сложные решения для этого применяются. Одним из таких сложных и интересных случаев были требования к установке камеры в коровнике, где из-за высокой концентрации метана создается весьма агрессивная среда. Если говорить о конкретике, то сложнее всего защитить камеру от человеческого фактора. Человек, как никто другой, изобретателен и способен повредить устройство.

Какие технические решения помогают осуществлять видеонаблюдение в сложных условиях?

Иван Прыгов, "АРМО-Системы":
Наличие достаточного комплекта высококачественных монтажных аксессуаров для каждого типа видеокамеры – кронштейнов под разные виды монтажа, распаячных коробок. Кроме того, адаптация исполнения видеокамеры таким образом, чтобы минимизировать сложность инсталляции: модульный дизайн, отказ от встроенного в камеру кабеля подключения, поддержка функций дистанционного позиционирования объектива. Хорошо помогают встроенные стеклоочистители, обязательно в паре с системой омывания, термокожухи с обогревателем смотрового окна и герметизированными кабельными вводами, защищенные монтажные шкафы.

Дмитрий Карнеев, KARNEEV SYSTEMS:
Основная защита заключается в использовании правильных кожухов и аксессуаров для них. В агрессивной среде используют нержавеющие корпуса. В запыленных местах – системы с обдувом воздухом входного окна кожуха. Для инсталляции в местах с повышенной температурой применяют кожухи с водным охлаждением.

Николай Чура, Фирма "Видеоскан":
Все проблемы с освещенностью и контрастом решаются стандартными системами видеокамеры (электронный затвор, автодиафрагма, WDR, BLC и т.п.). Наиболее типовые технические решения для реализации видеонаблюдения в сложных условиях – защитные гермо- или термобоксы. Чаще всего для расширения рабочего температурного диапазона в боксах устанавливаются автоматические нагреватели, в той или иной мере распределенные по объему бокса. Для более сложных условий или в случае удаленного расположения камеры используются устройства чистки иллюминатора ("дворники") и даже манипуляторы для снятия паутины с иллюминатора. В последние годы на рынке широко предлагаются миниатюрные герметичные или квазигерметичные камеры без подогрева. Предполагается, что собственное потребление и крайне незначительный внутренний воздушный объем должны обеспечить нормальную рабочую температуру и отсутствие выпадения росы на внутренних узлах камеры.

Для наблюдения при экстремально низких температурах используются арктические кожухи с мощными многоступенчатыми системами подогрева. Для экстремально высоких температур применяются кожухи с циркуляцией газообразного или жидкостного теплоносителя и встроенные или отдельные холодильники. Взрывобезопасные боксы отличаются лишь полной герметичностью, повышенной прочностью корпуса и иллюминатора. Боксы с радиационной защитой характеризуются полностью металлической конструкцией и иллюминаторами из специального свинцового стекла.

Может ли отечественный производитель вытеснить импорт с рынка взрывозащищенного оборудования?

Иван Прыгов, "АРМО-Системы":
Если в честной конкурентной борьбе, то нет. Как минимум потому, что у рынка нет такой потребности. Единственное, что может заставить заказчика выбрать отечественного производителя взрывозащищенного оборудования, – это более низкая цена, а этот фактор, к счастью, пока не является основным, и внимание все-таки сфокусировано на фактическом качестве и параметрах изделий, даже при внешнем сходстве параметров изделий у "российских" производителей и мировых. Ведь не секрет, что некоторое оборудование "российского" производства родом из Китая.

Существуют ли универсальные кожухи/камеры, работающие при любых условиях? Целесообразно ли разрабатывать такие устройства?

Иван Прыгов, "АРМО-Системы":
До определенной степени – да. Для изделий, предполагаемых к установке в усредненных сложных условиях, сформировался определенный "джентельменский набор" параметров. Во-первых, это реалистичная розничная цена, то есть не менее 1000–1200 долларов для стационарной видеокамеры. Во-вторых, это сохранение возможности запитывать устройства от 220 В или 24 В переменного тока, поддержка HPoE. В-третьих, это наличие встроенного программного буфера и локального хранилища записи. Сделать же устройство для действительно любых условий, если и получится, то, на мой взгляд, будет либо бессмысленно из-за низкого качества, либо совсем нецелесообразно с точки зрения бюджета, что более критично: ведь нередки случаи, когда в угоду экономичности выбор падает на дешевые изделия с не соответствующими запросу характеристиками, которые в сложных условиях, например, морского порта, очевидно, придется менять едва ли не ежемесячно.
