Модули входов / выходов

Адресный модуль управления противопожарным оборудованием 24В. Управление приводами клапанов любых типов; 2 ввода внешнего питания – основной и резервный; 1 релейный выход с контролем, 4 входа с контролем на КЗ и обрыв, коммутирующая способность релейного выхода: 8А/250В. Диапазон рабочих напряжений 20...28В. IP65. Диапазон рабочих температур -30...+60 °С. Габаритные размеры: 165х158х121 мм. Занимает 1 адрес в шлейфе.

Адресный модуль управления противопожарным оборудованием 220В. Управление приводами клапанов любых типов; 2 ввода внешнего питания – основной и резервный; 1 релейный выход с контролем, 4 входа с контролем на КЗ и обрыв, коммутирующая способность релейного выхода: 8А/250В. Диапазон рабочих напряжений 20...28В. IP65. Диапазон рабочих температур -30...+60 °С. Габаритные размеры: 165х158х121 мм. Занимает 1 адрес в шлейфе.

Адресный модуль управления устройствами оповещения четырёхканальный. 2 ввода внешнего питания – основной и резервный;  4 выхода с контролем линии для подключения четырех групп устройств оповещения; Максимальный ток в каждом выходе не более 0,5 А; Постоянное напряжение на каждом управляющем выходе: от 20 до 28 В. 4 светодиодных индикатора статуса. Диапазон рабочих напряжений 20...28В. IP65. Диапазон рабочих температур -30...+60 °С. Габаритные размеры: 165х158х121 мм. Занимает 1 адрес в шлейфе.

Адресный модуль для подключения неадресных 2-х проводных извещателей. 2 ввода внешнего питания – основной и резервный;  4 входа для подключения пороговых шлейфов; Максимальный ток в одном неадресном шлейфе не более 150 мА; 8 светодиодных индикаторов статуса. Диапазон рабочих напряжений 20...28В. IP65. Диапазон рабочих температур -30...+60 °С. Габаритные размеры: 165х158х121 мм. Занимает 1 адрес в шлейфе.

Адресный модуль контроля и управления двухканальный. Питание от адресного шлейфа, 2 релейных выхода без контроля, 2 входа с контролем на КЗ и обрыв,  коммутирующая способность релейных выходов: 8А/250В. Диапазон рабочих напряжений от АШС 16...32В. IP65. Диапазон рабочих температур -30...+60 °С. Габаритные размеры: 165х158х121 мм. Занимает 1 адрес в шлейфе.

Адресный модуль контроля и управления одноканальный. Питание от адресного шлейфа, 1 релейный выход без контроля, 1 вход с контролем на КЗ и обрыв,  коммутирующая способность релейного выхода: 8А/250В. Диапазон рабочих напряжений от АШС 16...32В. IP65. Диапазон рабочих температур -30...+60 °С. Габаритные размеры: 165х158х121 мм. Занимает 1 адрес в шлейфе.

Адресный модуль управления системами порошкового или газового пожаротушения, а также тушения тонкораспылённой водой. 2 ввода внешнего питания – основной и резервный; 4 выхода для подключения модулей порошкового, газового и водяного (ТРВ) пожаротушения; контроль входов и пусковых цепей на обрыв; 7 светодиодных индикаторов статуса. Диапазон рабочих напряжений 20...28В. IP65. Диапазон рабочих температур -30...+60 °С. Габаритные размеры: 165х158х121 мм. Занимает 1 адрес в шлейфе.

Адресный модуль контроля 2-х канальный. Имеет 1 или 2 входа (выбирается с помощью программатора) с контролем на обрыв и КЗ, трехцветный светодиодный индикатор состояний, адресация задается с помощью программатора АПС200АР, питание от адресного шлейфа SLC, встроенный изолятор КЗ, тампер корпуса. Занимает 2 адреса в шлейфе SLC. Диапазон рабочих напряжений 12...27 VDC. Диапазон рабочих температур -40...+60 °С. Габаритные размеры: 71х51x28 мм. IP41. Монтаж накладным способом. Для повышения степени защиты до IP65 необходимо отдельно приобрести корпус МКС300-ГБМ.

Адресный модуль управления одноканальный. Два релейных выхода (срабатывают одновременно) с перекидными контактами НО/НЗ. Коммутирующая способность реле 30 VDC/2 A или 240 VAC/0,25 А, трехцветный светодиодный индикатор состояний, адресация задается с помощью программатора АПС200АР, питание от адресного шлейфа SLC, встроенный изолятор КЗ, тампер корпуса. Занимает 1 адрес в шлейфе SLC. Диапазон рабочих напряжений 12...27 VDC. Диапазон рабочих температур -40...+60 °С. Габаритные размеры: 156х107x33 мм. IP20. Монтаж накладным способом или на DIN-рейку. Для повышения степени защиты до IP65 необходимо отдельно приобрести корпус МКС300-ГБС.

Адресный модуль на 2 входа и 1 неконтролируемый релейный выход. Коммутирующая способность реле 30 VDC/5A, 250 VAC/5A без контроля цепи управления. Ручная адресация с помощью переключателей, 6 трехцветных светодиодных индикатора состояния, питание от адресного шлейфа SLC, встроенный изолятор КЗ. Занимает 3 адреса в шлейфе SLC.Диапазон рабочих напряжений 18...32 VDC. Диапазон рабочих температур -20...+60 °С. Габаритные размеры: 97х93x22 мм. Монтаж на DIN-рейку без дополнительных аксессуаров. Для настенной установки модулей опционально доступны корпуса M200-SMB и M200E-PMB (приобретаются отдельно!)

Адресный модуль контроля двухканальный. Имеет 2 входа с контролем на обрыв и КЗ, 3 светодиодных индикатора состояний, адресация задается с помощью механических перкключателей, питание от адресного шлейфа SLC, встроенный изолятор КЗ, тампер корпуса. Занимает 2 адреса в шлейфе SLC. Диапазон рабочих напряжений 18...32 VDC. Диапазон рабочих температур -20...+60 °С. Габаритные размеры: 137х137x40 мм. IP40. Монтаж накладным способом или на DIN-рейку. Для повышения степени защиты до IP65 необходимо отдельно приобрести корпус FS-BOX200.

Адресный модуль контроля неадресного шлейфа. Имеет 1 вход с контролем на обрыв и КЗ, 3 светодиодных индикатора состояний, адресация задается с помощью механических перкключателей, питание модуля от адресного шлейфа SLC, питание извещателей в безадресном шлейфе осуществляется от внешнего источника постоянного тока 24 В, встроенный изолятор КЗ, тампер корпуса. Занимает 1 адрес в шлейфе SLC. Диапазон рабочих напряжений 18...32 VDC. Диапазон рабочих температур -20...+60 °С. Габаритные размеры: 137х137x40 мм. IP40. Монтаж накладным способом или на DIN-рейку. Для повышения степени защиты до IP65 необходимо отдельно приобрести корпус FS-BOX200.

Адресный модуль контроля одноканальный. Имеет 1 вход с контролем на обрыв и КЗ, 3 светодиодных индикатора состояний, адресация задается с помощью механических перкключателей, питание от адресного шлейфа SLC, встроенный изолятор КЗ, тампер корпуса. Занимает 1 адрес в шлейфе SLC. Диапазон рабочих напряжений 18...32 VDC. Диапазон рабочих температур -20...+60 °С. Габаритные размеры: 137х137x40 мм. IP40. Монтаж накладным способом или на DIN-рейку. Для повышения степени защиты до IP65 необходимо отдельно приобрести корпус FS-BOX200.

Универсальный адресный модуль управления исполнительными устройствами пожарной автоматики с контролем выходной линии. Коммутирующая способность выхода 11,3...28,5 В/1,2А, 2 светодиодных индикатора состояний, адресация задается с помощью механического переключателя, изолятор КЗ. Электропитание исполнительных устройств в цепи управления осуществляется от внешнего резервированного источника постоянного тока. Занимает 1 адрес в шлейфе SLC. Диапазон рабочих температур -20...+60 °С. Габаритные размеры: 137х137x40 мм. IP40. Монтаж накладным способом или на DIN-рейку. Для повышения степени защиты до IP65 необходимо отдельно приобрести корпус FS-BOX200.

Адресный модуль управления цепями 240В одноканальный. Релейный выход с перекидными контактами НО/НЗ. Коммутирующая способность реле 30 VDC/5 A или 250 VAC/5 А, 2 светодиодных индикатора состояний, адресация задается с помощью механического переключателя, питание от адресного шлейфа SLC, встроенный изолятор КЗ. Занимает 1 адрес в шлейфе SLC. Диапазон рабочих напряжений 18...32 VDC. Диапазон рабочих температур -20...+60 °С. Габаритные размеры: 137х137x40 мм. IP40. Монтаж накладным способом или на DIN-рейку. Для повышения степени защиты до IP65 необходимо отдельно приобрести корпус FS-BOX200.

Т-образный изолятор линии МС. Корпус IP54
Изолятор адресной линии ЛА, подключаемый к МС модулю, используется с ППКиУ Vesta и служит для изолирования короткозамкнутых участков с последующим автоматическим восстановлением после пропадания короткого замыкания.

Т-образный изолятор линии МС. Корпус IP30
Изолятор адресной линии ЛА, подключаемый к МС модулю, используется с ППКиУ Vesta и служит для изолирования короткозамкнутых участков с последующим автоматическим восстановлением после пропадания короткого замыкания.

Т-образный изолятор линии МС. Корпус на DIN рейку
Изолятор адресной линии ЛА, подключаемый к МС модулю, используется с ППКиУ Vesta и служит для изолирования короткозамкнутых участков с последующим автоматическим восстановлением после пропадания короткого замыкания.

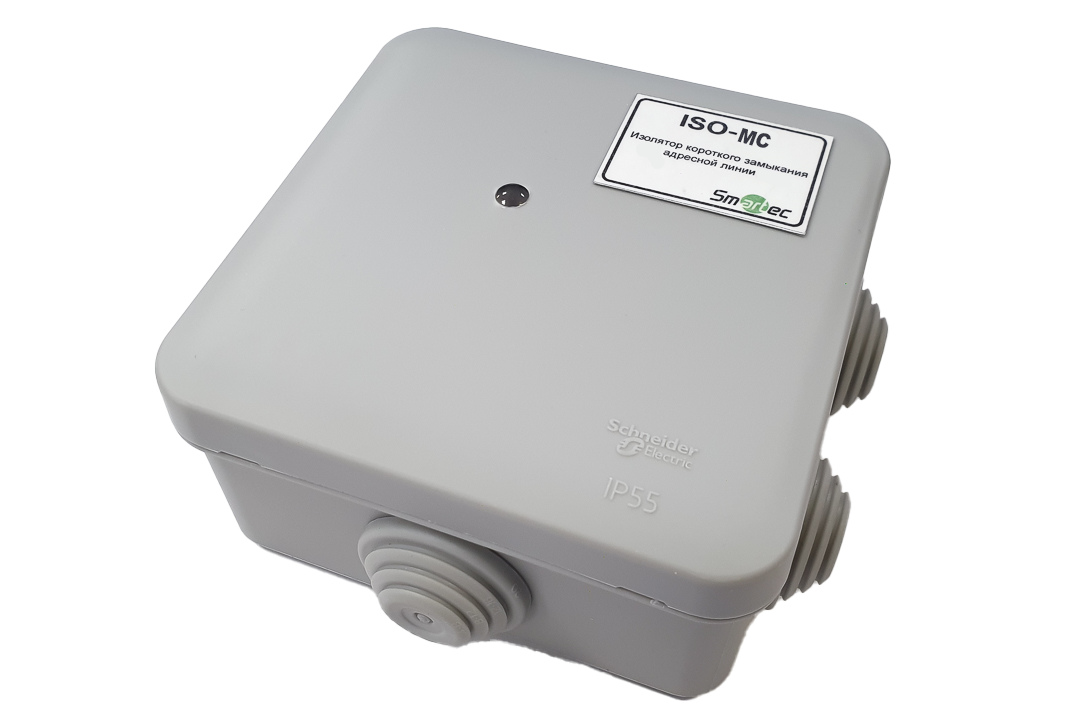

Изолятор адресной линии модуля сопряжения серии MC. Монтаж на стену IP54.
Изолятор адресной линии используется в двухпроводной адресной линии подключаемой к модулю сопряжения серии MC  и служит для изолирования короткозамкнутых участков с последующим автоматическим восстановлением после пропадания короткого замыкания. Максимальное количество изоляторов в шлейфе до 30 шт.

Изолятор адресной линии модуля сопряжения серии MC. Монтаж на стену IP30.
Изолятор адресной линии используется в двухпроводной адресной линии подключаемой к модулю сопряжения серии MC  и служит для изолирования короткозамкнутых участков с последующим автоматическим восстановлением после пропадания короткого замыкания. Максимальное количество изоляторов в шлейфе до 30 шт.

Изолятор адресной линии модуля сопряжения серии MC. Корпус на DIN рейку.
Изолятор адресной линии используется в двухпроводной адресной линии подключаемой к модулю сопряжения серии MC  и служит для изолирования короткозамкнутых участков с последующим автоматическим восстановлением после пропадания короткого замыкания. Максимальное количество изоляторов в шлейфе до 30 шт.

Т-образный изолятор линии ША. Монтаж на стену IP54
Изолятор адресной линии используется в двухпроводной адресной линии ППКиУ Vesta и служит для изолирования короткозамкнутых участков с последующим автоматическим восстановлением после пропадания короткого замыкания.

Т-образный изолятор линии ША. Монтаж на стену IP30.
Изолятор адресной линии используется в двухпроводной адресной линии ППКиУ Vesta и служит для изолирования короткозамкнутых участков с последующим автоматическим восстановлением после пропадания короткого замыкания.

Т-образный изолятор линии ША. Монтаж на DIN рейку.
Изолятор адресной линии используется в двухпроводной адресной линии ППКиУ Vesta и служит для изолирования короткозамкнутых участков с последующим автоматическим восстановлением после пропадания короткого замыкания.

Изолятор адресной линии ППКиУ Vesta. Монтаж на стену IP54.
Изолятор адресной линии используется в двухпроводной адресной линии ППКиУ Vesta и служит для изолирования короткозамкнутых участков с последующим автоматическим восстановлением после пропадания короткого замыкания.
Максимальное количество изоляторов в шлейфе до 20 шт.

Изолятор адресной линии ППКиУ Vesta. Монтаж на стену IP30.
Изолятор адресной линии используется в двухпроводной адресной линии ППКиУ Vesta и служит для изолирования короткозамкнутых участков с последующим автоматическим восстановлением после пропадания короткого замыкания.
Максимальное количество изоляторов в шлейфе до 20 шт.

Изолятор адресной линии ППКиУ Vesta. Корпус на DIN рейку.
Изолятор адресной линии используется в двухпроводной адресной линии ППКиУ Vesta и служит для изолирования короткозамкнутых участков с последующим автоматическим восстановлением после пропадания короткого замыкания.
Максимальное количество изоляторов в шлейфе до 20 шт.

Адресный модуль подключения не адресной линии (извещателей или датчиков с НО контактами) в адресную линию ППКиУ Vesta. IP54
Адресный модуль предназначен для подключения в адресную линию ППКиУ Vesta, обеспечивает формирования адреса у одной не адресной  линии (шлейфа), к которой подключена группа  извещателей или датчиков с НО контактами, имеющего собственного токопотребления. Контроль линии на обрыв и КЗ.
Суммарный ток потребления линии не более - 0,6мА для дымовых извещателей, либо до 20 датчиков с "сухими" контактами.
Максимальная длинна линии - 50м.
Максимальное количество модулей в адресной линии 75 шт.
Питание от адресной линии ППКиУ Vesta.

Адресный модуль AMZ-NO предназначен для формирования адреса и опроса шлейфа с дымовыми/тепловыми извещателями или любыми контактными датчиками, имеющими собственное токопотребление, с нормально-разомкнутыми контактами. С помощью модуля AMZ-NO неадресная линия подключается в адресную линию "ША". Причем ее длина может достигать 50 м.
Модуль позволяет формировать сигнал «ВНИМАНИЕ» при срабатывании одного извещателя и сигнал «ПОЖАР» при срабатывании двух извещателей.
сухими" контактами.
Максимальное количество модулей в адресной линии 75 шт.
Питание от адресной линии ППКиУ Vesta.

Адресный модуль AMZ-NO-DIN предназначен для формирования адреса и опроса шлейфа с дымовыми/тепловыми извещателями или любыми контактными датчиками, имеющими собственное токопотребление, с нормально-разомкнутыми контактами. С помощью модуля AMZ-NO-DIN неадресная линия подключается в адресную линию "ША".
Модуль позволяет формировать сигнал «ВНИМАНИЕ» при срабатывании одного извещателя и сигнал «ПОЖАР» при срабатывании двух извещателей. Монтаж модуля осуществляется на DIN-рейку. Модуль может устанавливаться в шкафах управления системами противопожарной автоматики. Максимальное количество модулей в адресной линии "ША" – 75 шт.

Адресный модуль подключения не адресной линии (извещателей/датчиков с НЗ контактами) в адресную линию ППКиУ Vesta. Монтаж на стену IP54
Адресный модуль предназначен для подключения в адресную линию ППКиУ Vesta, обеспечивает формирования адреса у одной не адресной  линии (шлейфа), к которой подключена группа извещателей/датчиков с НЗ "сухими"контактами, не имеющего собственного токопотребления. Контроль линии на обрыв и КЗ.
Максимальное количество извещателей/датчиков в линии - 20шт.
Максимальная длинна линии - 50м.
Максимальное количество модулей в адресной линии 70 шт.
Питание от адресной линии ППКиУ Vesta.

Адресный модуль подключения не адресной линии (извещателей/датчиков с НЗ контактами) в адресную линию ППКиУ Vesta. Монтаж на стену IP30
Адресный модуль предназначен для подключения в адресную линию ППКиУ Vesta, обеспечивает формирования адреса у одной не адресной  линии (шлейфа), к которой подключена группа извещателей/датчиков с НЗ "сухими"контактами, не имеющего собственного токопотребления. Контроль линии на обрыв и КЗ.
Максимальное количество извещателей/датчиков в линии - 20шт.
Максимальная длинна линии - 50м.
Максимальное количество модулей в адресной линии 70 шт.
Питание от адресной линии ППКиУ Vesta.

Адресный модуль подключения не адресной линии (извещателей/датчиков с НЗ контактами) в адресную линию ППКиУ Vesta. Корпус на DIN рейку.
Адресный модуль предназначен для подключения в адресную линию ППКиУ Vesta, обеспечивает формирования адреса у одной не адресной  линии (шлейфа), к которой подключена группа извещателей/датчиков с НЗ "сухими"контактами, не имеющего собственного токопотребления. Контроль линии на обрыв и КЗ.
Максимальное количество извещателей/датчиков в линии - 20шт.
Максимальная длинна линии - 50м.
Максимальное количество модулей в адресной линии 70 шт.
Питание от адресной линии ППКиУ Vesta.

Адресный модуль расширения на 8 зон (входов). Монтаж на стену IP54
Адресный модуль расширения на 8 входов подключается в адресную линию ППКиУ Vesta и применяется для контроля не адресных извещателей/датчиков с НЗ или НО сухими контактами (не токопотребляющими).
Контроль подключенной линии на обрыв и КЗ.
Питание от адресной линии ППКиУ Vestа

Адресный модуль расширения на 8 зон (входов). Монтаж на стену IP30
Адресный модуль расширения на 8 входов подключается в адресную линию ППКиУ Vesta и применяется для контроля не адресных извещателей/датчиков с НЗ или НО сухими контактами (не токопотребляющими).
Контроль подключенной линии на обрыв и КЗ.
Питание от адресной линии ППКиУ Vestа

Адресный модуль расширения на 8 зон (входов).  Корпус на DIN рейку типа PHOENIX CONTACT.
Адресный модуль расширения на 8 входов подключается в адресную линию ППКиУ Vesta и применяется для контроля не адресных извещателей/датчиков с НЗ или НО сухими контактами (не токопотребляющими).
Контроль подключенной линии на обрыв и КЗ.
Питание от адресной линии ППКиУ Vestа

Адресный модуль пуска на одно направление. Монтаж на стену IP54
Адресный модуль пуска подключается в адресную линию ППКиУ Vesta и предназначен для выдачи импульса тока с целью активизации модулей пожаротушения или другого оборудования. Пусковой ток импульса не более 120-150мА. в течении 1 сек. (при этом не требуется внешнего источника питания).
Контролирует целостность цепи запуска.
Максимальное количество модулей в адресной линии 140 шт.
Питание от адресной линии ППКиУ Vesta.

Адресный модуль пуска на одно направление. Монтаж на стену IP30
Адресный модуль пуска подключается в адресную линию ППКиУ Vesta и предназначен для выдачи импульса тока с целью активизации модулей пожаротушения или другого оборудования. Пусковой ток импульса не более 120-150мА. в течении 1 сек. (при этом не требуется внешнего источника питания).
Контролирует целостность цепи запуска.
Максимальное количество модулей в адресной линии 140 шт.
Питание от адресной линии ППКиУ Vesta.

Адресный модуль управления на один контролируемый выход. Монтаж на стену IP54
Адресный модуль управления подключается в адресную линию ППКиУ Vesta и применяется для управления исполнительными устройствами с максимально коммутируемыми током до 3А. Обеспечивает контроль выхода линии управления с подключенными к ней исполнительными устройствами по схеме "нормально-разомкнутая цепь" на обрыв, КЗ и пропадание питания.
Питание от адресной линии ППКиУ Vesta.

Адресный модуль AMR предназначен для управления исполнительными устройствами с коммутируемым током до 5 А в составе ППКиУ серии Vesta 01F. Обеспечивает контроль выхода линии управления с подключенными к ней исполнительными устройствами по схеме "нормально-разомкнутая цепь" на обрыв, КЗ и пропадание питания. Адресный модуль подключается в адресный шлейф прибора "ША".

Адресный модуль AMR-DIN предназначен для управления исполнительными устройствами с коммутируемым током до 5 А в составе ППКиУ серии Vesta 01F. Обеспечивает контроль выхода линии управления с подключенными к ней исполнительными устройствами по схеме "нормальноразомкнутая цепь" на обрыв, КЗ и пропадание питания.
Адресный модуль подключается в адресный шлейф прибора "ША". Монтаж AMR-DIN осуществляется на DIN-рейку. Модуль может устанавливаться в шкафах управления системами противопожарной автоматики.

Адресный модуль управления на 4 контролируемых выхода. Монтаж на стену IP54
Адресный модуль управления подключается в адресную линию ППКиУ Vesta и применяется для управления техническими средствами пожарной автоматики или исполнительными устройствами. Количество управляемых выходов - 4 шт. (с нагрузкой до 5А каждый).
Обеспечивает контроль выхода линии управления с подключенным к ней исполнительным устройством по схеме "нормально-разомкнутая цепь" на обрыв, КЗ и пропадание питания.
Питание от адресной линии ППКиУ Vesta.

Адресный модуль управления на 4 контролируемых выхода. Монтаж на стену IP30
Адресный модуль управления подключается в адресную линию ППКиУ Vesta и применяется для управления техническими средствами пожарной автоматики или исполнительными устройствами. Количество управляемых выходов - 4 шт. (с нагрузкой до 5А каждый).
Обеспечивает контроль выхода линии управления с подключенным к ней исполнительным устройством по схеме "нормально-разомкнутая цепь" на обрыв, КЗ и пропадание питания.
Питание от адресной линии ППКиУ Vesta.

Адресный модуль управления на 4 контролируемых выхода. Корпус на DIN рейку типа PHOENIX CONTACT.
Адресный модуль управления подключается в адресную линию ППКиУ Vesta и применяется для управления техническими средствами пожарной автоматики или исполнительными устройствами. Количество управляемых выходов - 4 шт. (с нагрузкой до 5А каждый).
Обеспечивает контроль выхода линии управления с подключенным к ней исполнительным устройством по схеме "нормально-разомкнутая цепь" на обрыв, КЗ и пропадание питания.
Питание от адресной линии ППКиУ Vesta.

Адресный модуль управления клапаном 30В - 250В 5А. Монтаж на стену IP54
Адресный модуль управления (высоковольтный) подключается в адресную линию ППКиУ Vesta и предназначена для управления исполнительным устройством (электроприводом клапана, задвижки, шторы и т.п.) через сухие контакты реле с контролем целостности управляемой цепи и контроля положения створок клапана подключенных к входам «Закр.» и «Откр.», Модуль имеет два входа для подключения кнопки ручного управления клапаном.
Количество управляемых выходов -1 шт,
максимальный коммутируемый ток при напряжении 250В - 3А.
Питание от адресной линии ППКиУ Vesta.

Адресный модуль управления клапаном 30В - 250В 5А. Монтаж на стену IP30
Адресный модуль управления (высоковольтный) подключается в адресную линию ППКиУ Vesta и предназначена для управления исполнительным устройством (электроприводом клапана, задвижки, шторы и т.п.) через сухие контакты реле с контролем целостности управляемой цепи и контроля положения створок клапана подключенных к входам «Закр.» и «Откр.», Модуль имеет два входа для подключения кнопки ручного управления клапаном.
Количество управляемых выходов -1 шт,
максимальный коммутируемый ток при напряжении 250В - 3А.
Питание от адресной линии ППКиУ Vesta.

Адресный модуль управления клапаном 30В - 250В 5А. Корпус на DIN рейку.
Адресный модуль управления (высоковольтный) подключается в адресную линию ППКиУ Vesta и предназначена для управления исполнительным устройством (электроприводом клапана, задвижки, шторы и т.п.) через сухие контакты реле с контролем целостности управляемой цепи и контроля положения створок клапана подключенных к входам «Закр.» и «Откр.», Модуль имеет два входа для подключения кнопки ручного управления клапаном.
Количество управляемых выходов -1 шт,
максимальный коммутируемый ток при напряжении 30B-250В - 5А.
Питание от адресной линии ППКиУ Vesta.

Адресный модуль управления с контролем линии. Монтаж на стену IP54
Адресный модуль управления подключается к двухпроводной адресной линии ППКиУ Vesta и предназначен для питания и управления световыми и звуковыми оповещателями, электрическими приводами и соленоидами, пиропатронами, с контролем линии на обрыв и КЗ.
Максимальная нагрузка подключенных оповещателей:

-при питании от внешнего источника питания -2000мА.

Адресный модуль управления с контролем линии. Монтаж на стену IP30
Адресный модуль управления подключается к двухпроводной адресной линии ППКиУ Vesta и предназначен для питания и управления световыми и звуковыми оповещателями, электрическими приводами и соленоидами, пиропатронами, с контролем линии на обрыв и КЗ.
Максимальная нагрузка подключенных оповещателей:
-при питании от адресной линии до 20мА.
-при питании от внешнего источника питания -2000мА.

Адресный модуль управления с контролем линии. Корпус на DIN рейку.
Адресный модуль управления подключается к двухпроводной адресной линии ППКиУ Vesta и предназначен для питания и управления световыми и звуковыми оповещателями, электрическими приводами и соленоидами, пиропатронами, с контролем линии на обрыв и КЗ.
Максимальная нагрузка подключенных оповещателей:

-при питании от внешнего источника питания -2000мА.
