В состав продуктовой линейки премиального класса Systeme9 компании «Систэм Электрик» (Systeme Electric) входят автоматические выключатели тока (АВ) S9F/S9H, выключатели дифференциального тока (ВДТ) S9R и автоматические выключатели дифференциального тока (АВДТ) S9D. Отключающая способность автоматов, в зависимости от модели, составляет 6 или 10 кА. Также в линейке представлены блоки дифференциального тока (БДТ) S9V, выключатели нагрузки (ВН) S9S, дополнительные расцепители и сигнальные/аварийные контакты. Серия Systeme9 обладает преимуществами, обеспечивающими повышение безопасности, ускорение монтажа, упрощение обслуживания и надежность эксплуатации электроустановок. Двойная сертификация по промышленному и бытовому стандартам делает устройства Systeme9 универсально подходящими для промышленности, коммерческих и жилых объектов.

Линейка Systeme9 рассчитана на интенсивную эксплуатацию: устройства в ее составе обладают характеристиками, кратно превосходящими стандартные требования, стойкостью к внешним воздействиям и нестабильным параметрам электросетей, а также расширенным диапазоном рабочих температур. Благодаря двойной сертификации по стандартам ГОСТ IEC 60947-2 и ГОСТ IEC 60898-1, автоматические выключатели тока и другие устройства этого семейства могут эксплуатироваться не только на промышленных объектах, но и в премиальных коммерческих и жилых проектах. Все продукты Systeme9 проходят многоэтапный контроль качества и отвечают требованиям директивы ГОСТ IEC 61009, технических регламентов по безопасности низковольтного оборудования, электромагнитной совместимости и ограничению применения опасных веществ в изделиях электротехники RoHS.

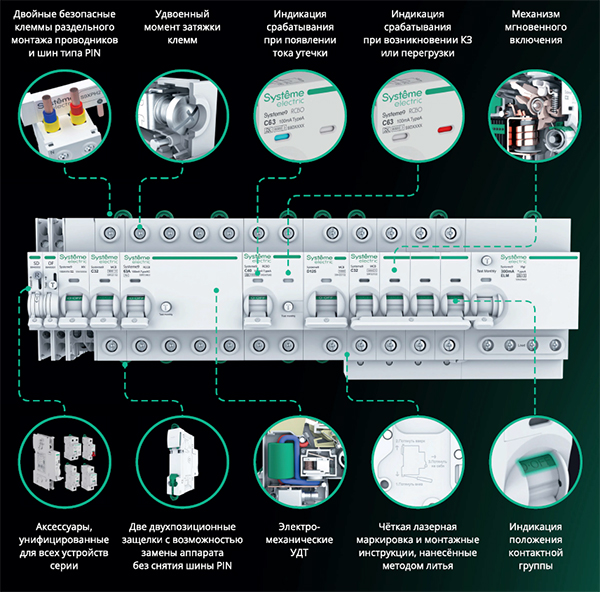

особенности автоматических выключателей тока Systeme9

Повышенный уровень безопасности
Лицевая панель приборов Systeme9 имеет изоляцию второго класса, обеспечивающую безопасность применения и защиту от поражения током вне зависимости от условий эксплуатации и квалификации пользователей. Стойкость автоматических выключателей и другого оборудования Systeme9 к загрязнению соответствует уровню III, являющемуся самым высоким для модульных устройств. Встроенная индикация реального положения контактной группы позволяет легко определить, находится ли автоматический выключатель тока в замкнутом или разомкнутом положении. Точная информация о текущем состоянии цепи делает обслуживание безопасным и комфортным.

Быстрый и удобный монтаж
Устройства Systeme9 оснащены двойными безопасными клеммами раздельного монтажа проводников и шинных разводок типа PIN. Данное решение гарантирует высокий уровень безопасности (IP20B) и удобство монтажа, исключая риск случайного прикосновения и упрощая подключение оборудования. Шинные разводки монтируются в задний слот клемм, не мешая подводке кабелей и обеспечивая отличную видимость всех точек присоединения автоматического выключателя тока. Две крепежные клипсы обеспечивают дополнительное прижимное усилие для стабильного расположения аппарата на DIN-рейке и упрощают монтаж или замену, позволяя осуществлять установку автоматов одной рукой. Маркировка, содержащая технические характеристики, знаки сертификации и монтажные инструкции, нанесена на корпуса приборов выключения тока методами лазерной маркировки и литья, за счет чего не подвержена действиям растворителей, агрессивных сред и УФ-лучей.

Простота обслуживания
Каждый автоматический выключатель тока имеет яркую цветовую индикацию на лицевой панели, что позволяет визуально идентифицировать аварийные линии в электроустановке и своевременно предпринять требуемые меры. Функция удвоенного момента затяжки клемм улучшает надежность соединения, предотвращает возможные аварии и способствует повышению долговечности решения. Любое из устройств семейства Systeme9, объединенных гребенчатой шиной, можно демонтировать, не снимая саму шину. Это делает возможной быструю замену вышедшего из строя выключателя тока, а также упрощает модернизацию автоматизированной системы. Для удаленного контроля состояния защищаемых линий и гибкого управления нагрузками доступны унифицированные компактные аксессуары.

Надежное исполнение
Оборудование Systeme9 гарантирует сохранение высоких изоляционных свойств даже при появлении в защищаемой цепи высоких импульсных перенапряжений, что особенно актуально для промышленных объектов. Механизм быстрого включения предотвращает преждевременный износ контактов, обеспечивая их мгновенное замыкание вне зависимости от скорости движения рукояти. Такой подход минимизирует падение напряжения тока, снижает нежелательный нагрев и уменьшает риск возникновения неисправностей, что продлевает срок службы всей системы. Уровень напряжения изоляции, поддерживаемый автоматическими выключателями тока данной серии, повышен до 500 В. За счет этого риск пробоя между токоведущими частями крайне низок даже в условиях высокой влажности или запыленности. Автоматические приборы Systeme9 стабильно работают в температурном диапазоне от -35 до +70 °C на объектах любого назначения, не требуя покупки дополнительного климатического оборудования.

Автоматические выключатели тока (АВ) S9F/S9H
Широкий ассортимент модульных АВ, входящих в линейку Systeme9, предназначен для защиты электрических цепей от негативных воздействий токов короткого замыкания и перегрузок. Наряду с этим они обеспечивают разъединение в промышленных электроустановках (в соответствии со стандартом ГОСТ МЭК 60947-2) и индикацию аварийного отключения. В рамках серии представлены модели трех типов (S9FN, S9FH и S9HH), различающиеся между собой шириной модуля, отключающей способностью, номинальной силой тока и др. Ключевые особенности автоматических выключателей тока:

Ширина модуля: 18 мм (S9FN, S9FH), 27 мм (S9HH)
Отключающая способность: 6 кА (S9FN), 10 кА (S9FH, S9HH)
Кривые отключения: В, С, D
Полюсы: 1Р, 2Р, 3Р, 4Р
Номинальные токи: от 1 до 63 А (S9FN, S9FH), от 63 до 125 А (S9HH)

Выключатели дифференциального тока (ВДТ) S9
Электромеханические ВДТ S9R защищают людей от поражения электрическим током при прямом/косвенном прикосновении (≤30 мА/≥100 мА). Вместе с этим выключатели дифференциального тока Systeme9 обеспечивают защиту электроустановок и электропроводки от возгорания (300 мА). У модификаций типа S предусмотрена выдержка времени для реализации селективности с нижестоящими устройствами дифференциальной защиты. Основные характеристики S9R:

Полюсы: 2P, 4P
Номинальные токи: от 16 до 100 A
Типы защиты: А, АС (А-S, АС-S для моделей типа S)
Чувствительность 10, 30, 100 и 300 мА (100 и 300 мА для моделей типа S)

Автоматические выключатели дифференциального тока (АВДТ) S9D
Автоматы S9D комбинируют функции выключателя дифференциального тока и автоматического выключателя тока. Эти надежные приборы защищают электрические цепи от короткого замыкания/перегрузки, а людей - от поражения электрическим током при прямом/косвенном прикосновении (≤30 мА/≥100мА). Данные устройства имеют механические индикаторы сверхтока (красный индикатор состояния) и аварийного отключения при возникновении тока утечки (синий индикатор состояния). Характеристики автоматических выключателей дифференциального тока линейки Systeme9:

Отключающая способность: 6 кА
Полюсы: 1Р+N
Типы защиты: А, АС
Кривая отключения: В, C
Номинальные токи: от 4 до 40 A
Чувствительность: 10, 30, 100 и 300 мА

Блоки дифференциального тока (БДТ) S9V
Дифференциальные блоки (Vigi) S9V, работая совместно с автоматическими выключателями Systeme9, обеспечивают защиту людей от поражения током при прямом/косвенном контакте (≤30 мА/≥100 мА), электроустановок – от риска возгорания (300 мА), цепей – от коротких замыканий и перегрузок. Механические индикаторы сигнализируют аварийное отключение по сверхтоку и при возникновении тока утечки. Модификации типа S имеют выдержку времени для обеспечения селективности с нижестоящими устройствами дифференциальной защиты. Параметры блоков дифференциального тока:

Типы защиты: А, АС, АС 130 В (А-S, АС-S для моделей типа S)
Полюсы: 2P, 3Р, 4P
Номинальные токи: 25 или 63 A
Чувствительность 10, 30, 100 и 300 мА (300 мА для моделей типа S)

Выключатели нагрузки (ВН) S9S
ВН S9S реализуют функции управления и коммутации цепей, находящихся под нагрузкой, и обеспечивают разъединение в промышленных электроустановках в соответствии со стандартом ГОСТ IEC 60669-2-4. Благодаря ярко-красному цвету усиленного рычага, выключатель нагрузки серии Systeme9 легко идентифицировать среди множества устройств, находящихся в распределительном щитке, что может быть критически важно при необходимости быстрого разъединения электрической цепи. Основные характеристики выключателя нагрузки:

Категория применения: АС-22А
Полюсы: 1P, 2P, 3P, 4P
Номинальные токи: от 16 до 125 A

Дополнительное оборудование Systeme9

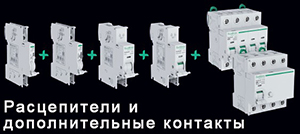

Ассортимент вспомогательных устройств семейства Systeme9 включает расцепители минимального/максимального напряжения MN/MSU, независимые расцепители MX и независимые расцепители с контактом сигнализации положения «включено/отключено» MX+OF. Также доступны опциональные контакты сигнализации положения «включено/отключено» OF и отключения при аварии SD. Данные аксессуары присоединяются к автоматическим выключателям тока S9F, ВДТ S9R, АВДТ S9D и ВН S9S для реализации функций дистанционного отключения или сигнализации состояния («включено/отключено», «аварийное срабатывание») этих аппаратов в случае сбоя. Они соответствуют ГОСТ IEC 60947-1 (расцепители) и ГОСТ IEC 60947-5-1 (контакты), и методом простого механического «защелкивания» устанавливаются слева от автоматического выключателя тока или другого прибора без использования инструмента.
