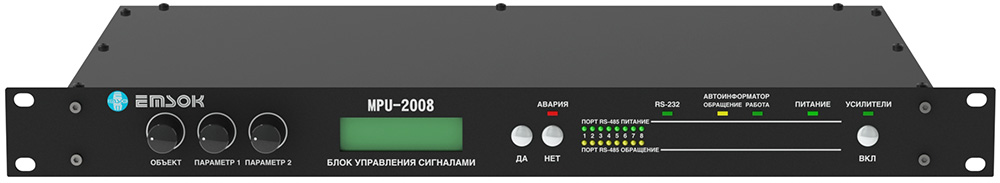

Блок управления сигналами EMSOK MPU-2008 – ведущий компонент СОУЭ

Центральный процессор системы оповещения и управления эвакуацией – блок управления сигналами (БУС) MPU-2008 российской компании «ЭМСОК» предназначен для построения системы оповещения 3, 4 и 5 типа и трансляции звуковых программ местного вещания. БУС на 8 портов RS-485 обеспечивает взаимодействие и контроль всех приборов, входящих в состав системы.

MPU-2008 является центральным процессором и позволяет построить систему оповещения 3, 4 и 5 типа на 64 зоны. Устройство имеет встроенную память, позволяя записывать, хранить и воспроизводить сигналы оповещения и музыкальные программы в формате MP3, PCM длительностью до 1 часа. БУС собирает информацию о состоянии всех подключенных к системе устройств и, в случае неисправности, выводит информацию на дисплей. В зависимости от модификации блоки управления имеют 8/16/24 или 32 порта для подключения приборов системы, таких как: пульт управления, коммутатор, усилитель, распределитель питания, вызывная панель (передача цифровой информации осуществляется по интерфейсу RS-485).

Контроль линий громкоговорителей
БУС производит контроль линий громкоговорителей через интервал времени, заданный пользователем. При пуско-наладке производится измерение импеданса заведомо исправных линий и запись значений в память прибора, контроль линий осуществляется сравнением значения импеданса, записанного в память прибора с импедансом этой линии в момент измерения. При отклонении импеданса от заранее записанного в память прибор выдает сигнал неисправности линии и выводит на дисплей причину неисправности: обрыв линии, отключение одного или нескольких громкоговорителей, перегрузка, короткое замыкания в линии или утечка на землю. В случае короткого замыкания или утечки на землю прибор блокирует неисправную линию, не позволяя коммутатору подключить ее к выходу усилителя, заблокированная линия проверяется непрерывно до момента устранения неисправности и после устранения неисправности функции ее восстанавливаются.

5 режимов оповещения
Блок управления сигналами MPU-2008 позволяет вести оповещение в пяти режимах:

• оперативный (с микрофона пульта или вызов заранее записанных в память сообщений, или управление местным вещанием)
• по расписанию (вызов сообщений из памяти)
• через заданный интервал времени (вызов сообщений из памяти)
• по команде от пожарной сигнализации (вызов сообщений из памяти)
• по команде ГО ЧС (включение входа СПВ для приема речевой информации)

Наличие часов реального времени, которые автоматически синхронизируются от сети проводного вещания, позволяет использовать систему для подачи школьных звонков, время начала и конца уроков программируемое.

Активация оповещения по сигналу от СПС
Блок управления питается от неотключаемого источника питания 24 В MPD-27XX и управляет включением и отключением розеток 220 В и выходом 24 В, эта функция используется для обеспечения дежурного режима с целью экономии электроэнергии и ресурса оборудования. При поступлении сигнала управления от пожарной сигнализации, ГО ЧС, пульта оператора или по заданному расписанию происходит активация системы. При поступлении сигнала от пожарной сигнализации происходит автоматическое включение сигнала оповещения. При поступлении сигнала от ГО ЧС или пульта оператора система включается и готова к передаче поступающей информации.

Обратная связь с зонами оповещения
При подключении пультов серии CPF и вызывных панелей к БУС обеспечивается обратная связь с зонами оповещения, при этом дополнительное оборудование для организации обратной связи не требуется. Каждое устройство имеет свой адрес, который задается при помощи микропереключателей, расположенных на приборе. Наличие адреса у каждой панели позволяет оператору на дисплее пульта управления видеть, с какой панели производится вызов, для удобства, каждой панели можно присвоить индивидуальное название (например: 2 этаж лестница). Блок управления позволяет подключать до 7 шлейфов вызывных панелей (в зависимости от модификации MPU-20XX), в каждом из которых допускается не более 31 панели, используется кабель UTP не ниже 3 категории и длина его для нормальной работы не должна превышать 1000 м. При необходимости могут быть подключены дополнительные пульты управления серии CPW.

Оснащение БУС MPU-2008
Блок управления имеет 4 симметричных линейных входа для подключения дополнительных источников сигнала (тюнер, CD, MP3) и один вход проводного вещания 15/30 В для подключения к сети проводного вещания «СПВ». При подключении БРУСР-М, БЦЗ и аналогичного оборудования используется вход «СПВУ» для приема сигнала на включение системы и передачи сигнала о включении (квитирование), а для передачи речевого сигнала вход «СПВ».

Настройка и конфигурирование
Блок управления сигналами обеспечивает местное вещание до 4-х независимых программ. Оповещение может выполняться на фоне программ местного вещания. Для обеспечения создания систем 4 и 5 типов, имеется возможность включать речевые оповещатели и световые указатели по алгоритму, заданному проектировщиком. Алгоритмы и приоритеты программируются с помощью интуитивно понятного ПО, которое входит в комплект поставки. Настройка, конфигурирование, диагностика состояния системы оповещения осуществляется как с помощью органов управления и индикации, расположенных на передней панели, так и с помощью ПК, подключенного по интерфейсу RS-232, в случае отсутствия на компьютере порта RS-232 используется переходник USB-RS-232.

Для получения дополнительной информации на БУС MPU-2008 и другие устройства систем экстренного вызова, речевого оповещения и управления эвакуацией марки EMSOK обращайтесь в центральный или региональные офисы компании «АРМО-Системы», являющейся официальным российским дистрибьютором продукции компании «ЭМСОК».
