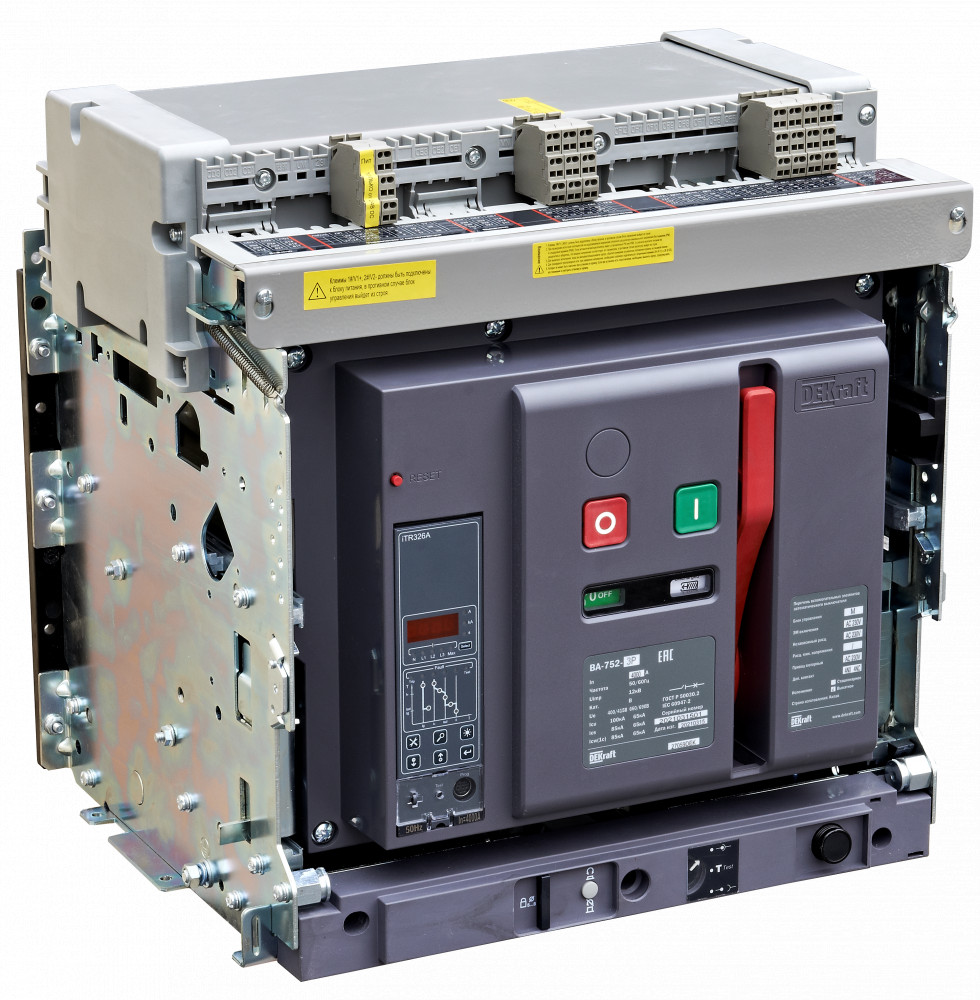

Воздушные автоматические выключатели

У выкатного автоматического выключателя ответная часть механизма запирания дверцы распределительного шкафа установлена на боковой стороне выключателя. Механизм запирания дверцы гарантирует, что она не откроется, когда автоматический выключатель находится в положении Connection (Соединение) и Test (Тест). В положении Switch-off (Выключен) дверца распределительного шкафа может быть открыта.

У выкатного автоматического выключателя ответная часть механизма запирания дверцы распределительного шкафа установлена на боковой стороне выключателя. Механизм запирания дверцы гарантирует, что она не откроется, когда автоматический выключатель находится в положении Connection (Соединение) и Test (Тест). В положении Switch-off (Выключен) дверца распределительного шкафа может быть открыта.

Блок выходных сигналов используется для реализации функций связи по протоколу, либо для аварийной сигнализации или индикации неисправностей.
Доступна только работа с блоком управления Н.

Тросовая тяга позволяет устанавливать автоматические выключатели вертикально или горизонтально. Оба способа могут применяться в распределительной системе с двумя линиями и одним соединительным интерфейсом.
Два автоматических выключателя можно объединить для взаимодействия друг с другом — если один из этих автоматических выключателей будет замкнут, второй будет отключен соединительным устройством.
При объединении трех автоматических выключателей можно реализовать работу как одного, так и одновременно двух аппаратов, при этом остальные будут отключены соединительным устройством.

Тросовая тяга позволяет устанавливать автоматические выключатели вертикально или горизонтально. Оба способа могут применяться в распределительной системе с двумя линиями и одним соединительным интерфейсом.
Два автоматических выключателя можно объединить для взаимодействия друг с другом — если один из этих автоматических выключателей будет замкнут, второй будет отключен соединительным устройством.
При объединении трех автоматических выключателей можно реализовать работу как одного, так и одновременно двух аппаратов, при этом остальные будут отключены соединительным устройством.

Тросовая тяга позволяет устанавливать автоматические выключатели вертикально или горизонтально. Оба способа могут применяться в распределительной системе с двумя линиями и одним соединительным интерфейсом.
Два автоматических выключателя можно объединить для взаимодействия друг с другом — если один из этих автоматических выключателей будет замкнут, второй будет отключен соединительным устройством.
При объединении трех автоматических выключателей можно реализовать работу как одного, так и одновременно двух аппаратов, при этом остальные будут отключены соединительным устройством.

Тросовая тяга позволяет устанавливать автоматические выключатели вертикально или горизонтально. Оба способа могут применяться в распределительной системе с двумя линиями и одним соединительным интерфейсом.
Два автоматических выключателя можно объединить для взаимодействия друг с другом — если один из этих автоматических выключателей будет замкнут, второй будет отключен соединительным устройством.
При объединении трех автоматических выключателей можно реализовать работу как одного, так и одновременно двух аппаратов, при этом остальные будут отключены соединительным устройством.

Аксессуар, который служит для дистанционного отключения автоматического выключателя. После аккумулирования энергии в автоматическом выключателе катушка независимого расцепителя немедленно отключит автоматический выключатель при указанном напряжении питания, которым можно управлять дистанционно.

Аксессуар, который служит для дистанционного отключения автоматического выключателя. После аккумулирования энергии в автоматическом выключателе катушка независимого расцепителя немедленно отключит автоматический выключатель при указанном напряжении питания, которым можно управлять дистанционно.

Аксессуар, который служит для дистанционного отключения автоматического выключателя. После аккумулирования энергии в автоматическом выключателе катушка независимого расцепителя немедленно отключит автоматический выключатель при указанном напряжении питания, которым можно управлять дистанционно.

Аксессуар, который служит для дистанционного отключения автоматического выключателя. После аккумулирования энергии в автоматическом выключателе катушка независимого расцепителя немедленно отключит автоматический выключатель при указанном напряжении питания, которым можно управлять дистанционно.

Аксессуар, который служит для дистанционного включения автоматического выключателя. После аккумулирования энергии в автоматическом выключателе замыкающая катушка немедленно включит автоматический выключатель при указанном напряжении питания, которым можно управлять дистанционно.

Аксессуар, который служит для дистанционного включения автоматического выключателя. После аккумулирования энергии в автоматическом выключателе замыкающая катушка немедленно включит автоматический выключатель при указанном напряжении питания, которым можно управлять дистанционно.

Аксессуар, который служит для дистанционного включения автоматического выключателя. После аккумулирования энергии в автоматическом выключателе замыкающая катушка немедленно включит автоматический выключатель при указанном напряжении питания, которым можно управлять дистанционно.

Аксессуар, который служит для дистанционного включения автоматического выключателя. После аккумулирования энергии в автоматическом выключателе замыкающая катушка немедленно включит автоматический выключатель при указанном напряжении питания, которым можно управлять дистанционно.

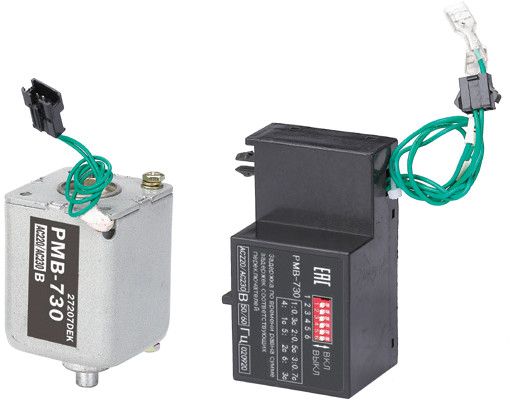

Аксессуар, который служит для отключения автоматического выключателя при снижении напряжения ниже минимального значения. Когда автоматический выключатель включен и его напряжение падает до 70–35 % от номинального напряжения, он может отключиться посредством активации расцепителя. Автоматический выключатель может быть снова замкнут только тогда, когда напряжение питания катушки расцепителя минимального напряжения восстановится до 85 % от номинального напряжения.

Аксессуар, который служит для отключения автоматического выключателя при снижении напряжения ниже минимального значения. Когда автоматический выключатель включен и его напряжение падает до 70–35 % от номинального напряжения, он может отключиться посредством активации расцепителя. Автоматический выключатель может быть снова замкнут только тогда, когда напряжение питания катушки расцепителя минимального напряжения восстановится до 85 % от номинального напряжения.

Аксессуар, который служит для отключения автоматического выключателя при снижении напряжения ниже минимального значения. Когда автоматический выключатель включен и его напряжение падает до 70–35 % от номинального напряжения, он может отключиться посредством активации расцепителя. Автоматический выключатель может быть снова замкнут только тогда, когда напряжение питания катушки расцепителя минимального напряжения восстановится до 85 % от номинального напряжения.

Аксессуар, который служит для отключения автоматического выключателя при снижении напряжения ниже минимального значения. Когда автоматический выключатель включен и его напряжение падает до 70–35 % от номинального напряжения, он может отключиться посредством активации расцепителя. Автоматический выключатель может быть снова замкнут только тогда, когда напряжение питания катушки расцепителя минимального напряжения восстановится до 85 % от номинального напряжения.

Аксессуар, который служит для отключения автоматического выключателя при снижении напряжения ниже минимального значения с выдержкой времени.
