Регулируемый термостат защиты от замораживания SystemeBMSSens SHF12S для применения на теплообменниках большой площади

Высоконадежные термостаты серии SHF продуктовой линейки SystemeBMSSens российской компании «Систэм Электрик» (Systeme Electric) используются для защиты теплообменников от повреждения вследствие замораживания теплоносителя. Входящая в состав данной серии модель SHF12S с 12-метровой капиллярной трубкой имеет порог срабатывания, регулируемый в диапазоне от +1 до +15 °С, автоматический сброс и выходной сигнал в виде переключающего контакта. Этот термостат защиты от замораживания соответствует классу IP20, обеспечен фирменной 2-летней гарантией и рассчитан на непрерывную эксплуатацию в течение 10 лет.

Настраиваемые термостаты защиты от замораживания SystemeBMSSens SHF12S марки Systeme Electric являются приборами небытового назначения, ремонтопригодны и подходят для использования в коммерческих и производственных зонах, где исключен риск воздействия опасных и вредных факторов. Они применяются для предотвращения выхода теплообменников из строя при низких температурах, приводящих к замерзанию воды, используемой в качестве теплоносителя. Стоит отметить, что данные защитные устройства имеют сертификат соответствия требованиям Технического регламента Таможенного союза «О безопасности низковольтного оборудования» (ТР ТС 004/2011).

Конструкция и принцип действия SHF12S

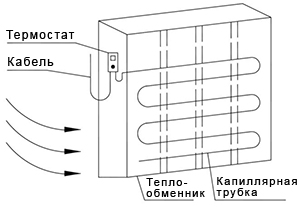

Прибор защиты от замораживания состоит из блока управления и подсоединенной к нему капиллярной трубки длиной 12 метров. Блок управления термостата содержит переключающий контакт и регулятор порога переключения в диапазоне от +1 до +15 °С. Капиллярная трубка располагается на поверхности теплообменника перпендикулярно потоку воздуха. Изменение температуры трубки под воздействием потока воздуха приводит к переключению контакта с коммутацией до 250 В переменного тока силой 5 А для резистивной и 3 А для индуктивной нагрузки. При температуре выше заданного порога переключатель, встроенный в термостат защиты от замораживания, находится во включенном состоянии. Когда температура любой части термочувствительного капилляра длиной 200 мм опускается ниже установленного значения, внутренний переключатель выключается до тех пор, пока температура не поднимется более чем на 4 °C выше порога.

Рекомендации по размещению и обслуживанию термостата
В комплекте поставки SHF12S имеются 12 кронштейнов из оцинкованной стали, с помощью которых капиллярная трубка устройства защиты от замораживания закрепляется на теплообменнике. Для установки корпуса в задней крышке предусмотрены отверстия под монтажные винты. Размещать термостат защиты от замораживания следует на плоской поверхности со средней температурой контролируемой среды. Ежегодное техническое обслуживание термостата включает визуальный осмотр, очистку корпуса от пыли, грязи и посторонних предметов, а также проверку качества соединений.

3 модели из серии SHF на выбор
Наряду с термостатом защиты от замораживания SHF12S для крупных теплообменников, в линейке SystemeBMSSens представлены модели SHF3S и SHF6S, снабженные термочувствительными капиллярными трубками длиной 3 и 6 метров, соответственно. Эти термостаты по конструкции и принципу действия аналогичны устройству SHF12S и оптимально подходят для защиты от замораживания теплообменников с малой и средней площадью.
