Преобразователи частоты

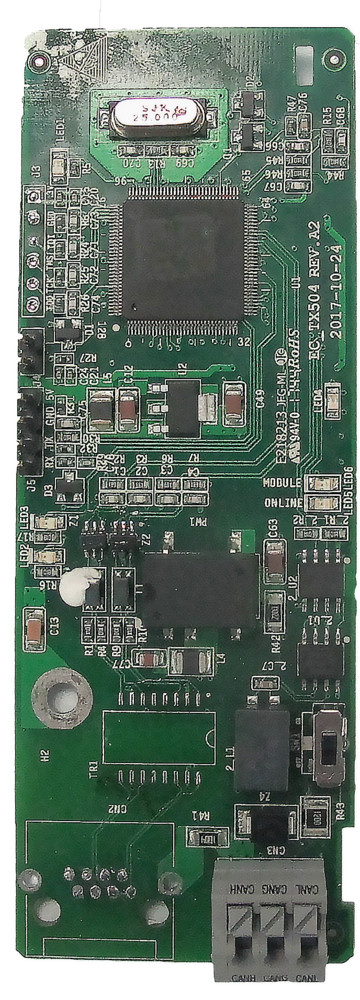

Коммуникационная карта является дополнительным компонентом расширения коммуникационных возможностей преобразователей частоты STV600, STV900, STV900 IP55, STV900H и служит для организации обмена данными между двумя ПЧ одной серии.

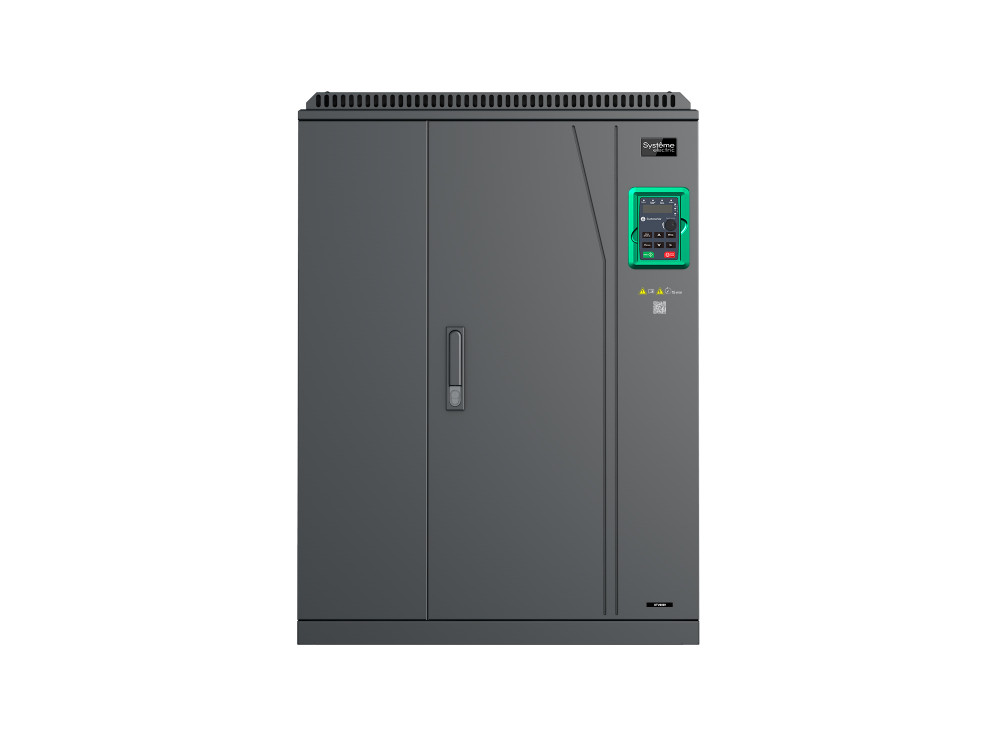

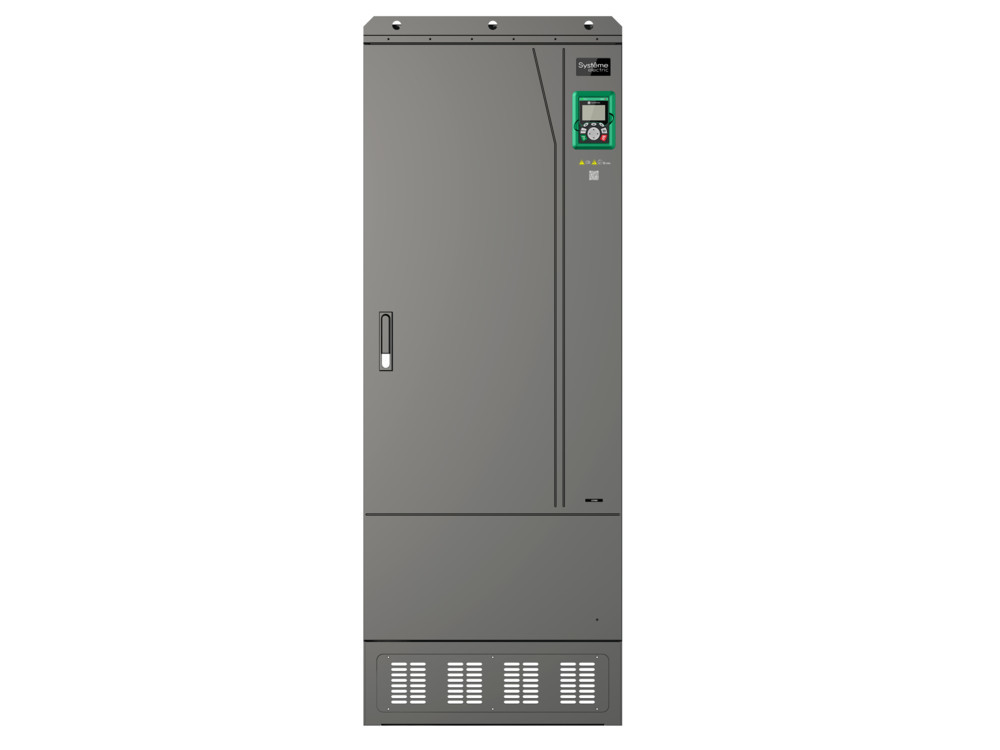

Преобразователь частоты STV900 500 кВт 690В

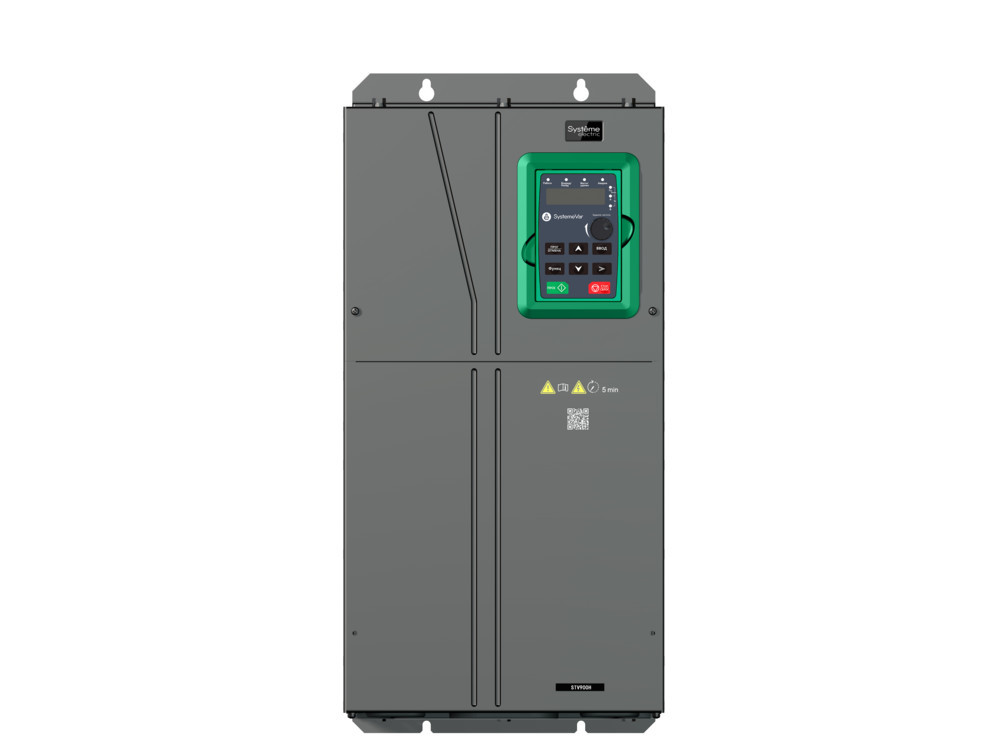

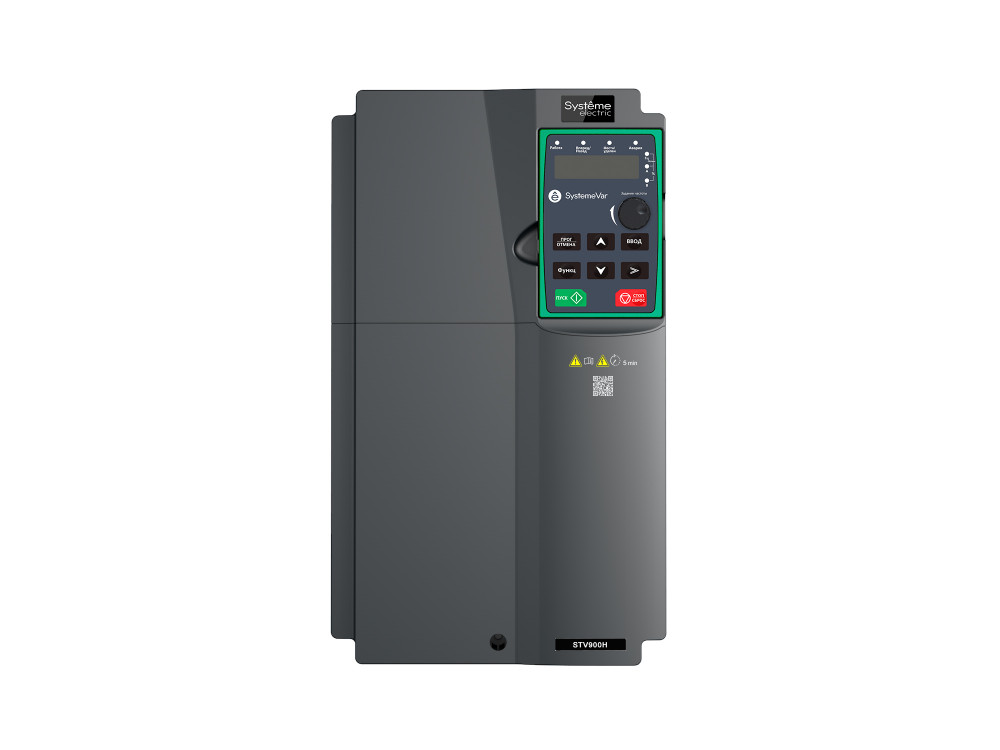

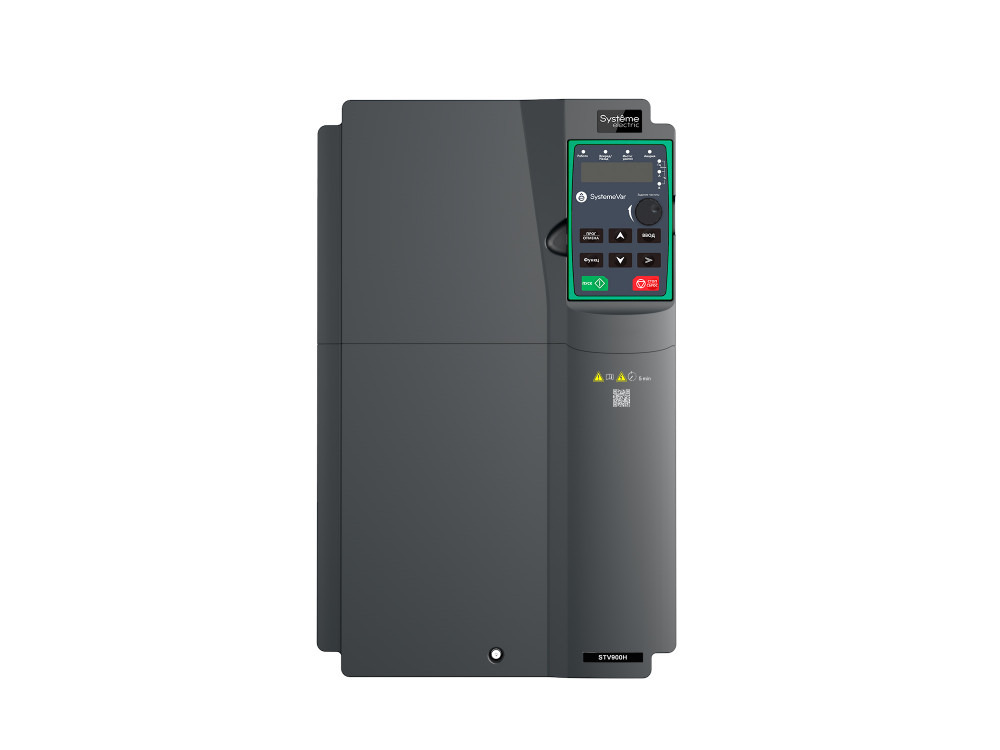

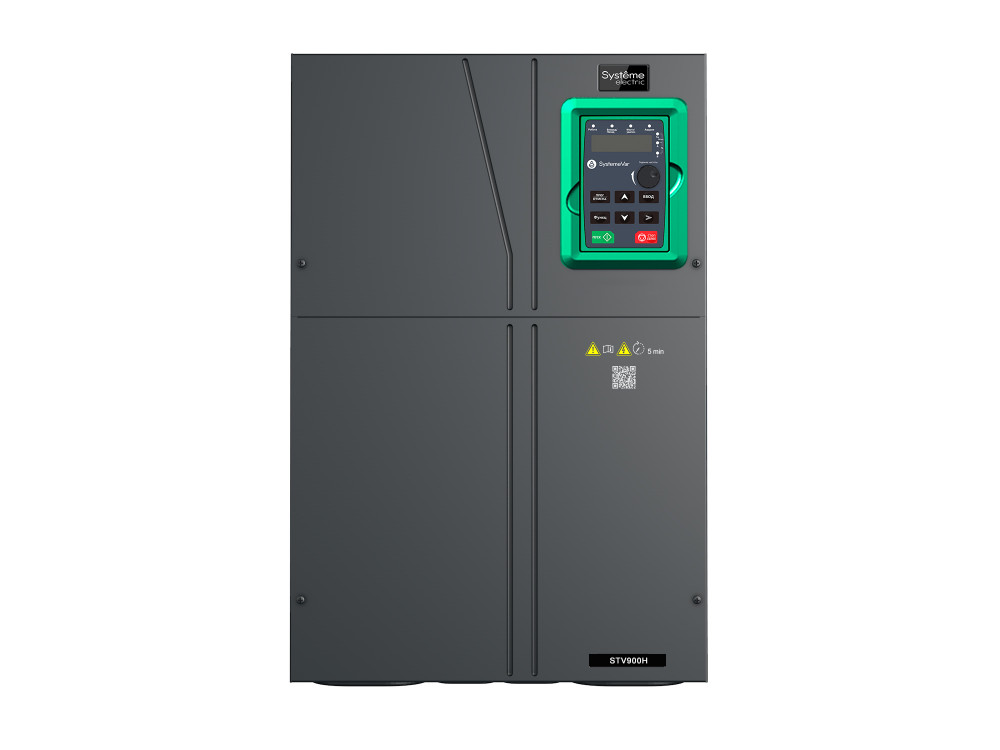

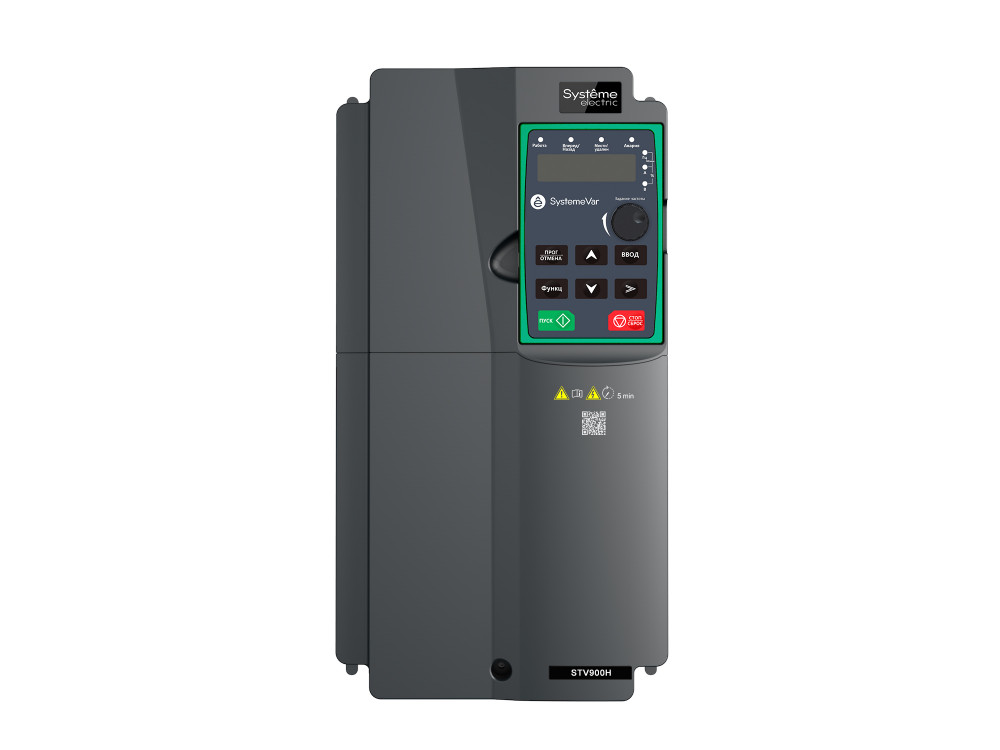

Преобразователь частоты SystemeVar 900H (STV900H). Номинальная мощность: 15 кВт (G-тип: перегрузочная способность: 150% в течение 60с, 180% в течение 10с, 200% в течение 1с. Несущая частота ШИМ: 4 кГц). Номинальный ток: 32 А (G-тип). Питающее напряжение 3Ф 380В (-15%) ~ 440В (+10%). Степень защиты IP20. Габаритные размеры (ДхШхВ), мм: 170х220х320. Вес: 6 кг. Встроенный модуль торможения, функция безопасности STO (Safe Torque Off), функция управление тормозом и другие функции для крановых применений. Целевое применение: Кран/Подъемник.

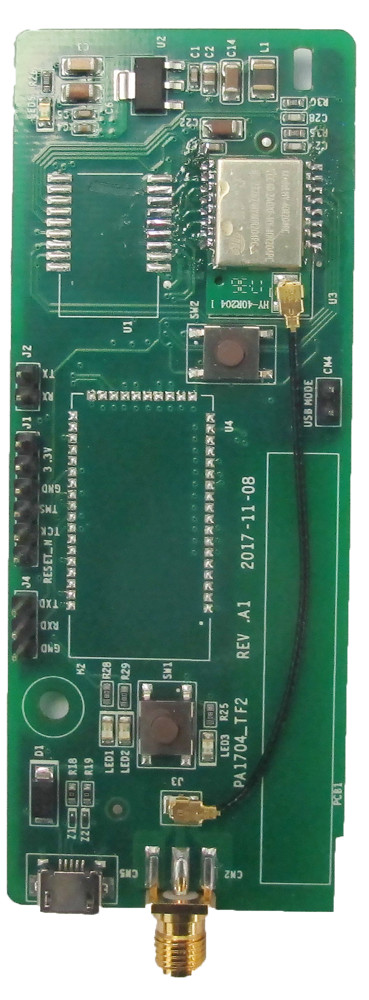

WiFi комм. плата STV900 (plastic)

Преобразователь частоты STV900 560 кВт 690В

Преобразователь частоты SystemeVar 900H (STV900H). Номинальная мощность: 18,5 кВт (G-тип: перегрузочная способность: 150% в течение 60с, 180% в течение 10с, 200% в течение 1с. Несущая частота ШИМ: 4 кГц). Номинальный ток: 38 А (G-тип). Питающее напряжение 3Ф 380В (-15%) ~ 440В (+10%). Степень защиты IP20. Габаритные размеры (ДхШхВ), мм: 200х208х340,6. Вес: 8,5 кг. Встроенный модуль торможения, встроенный DC-реактор, функция безопасности STO (Safe Torque Off), функция управление тормозом и другие функции для крановых применений. Целевое применение: Кран/Подъемник.

WiFi комм. плата STV900 (metal)

Преобразователь частоты STV900 630 кВт 690В

Преобразователь частоты SystemeVar 900H (STV900H). Номинальная мощность: 22 кВт (G-тип: перегрузочная способность: 150% в течение 60с, 180% в течение 10с, 200% в течение 1с. Несущая частота ШИМ: 4 кГц). Номинальный ток: 45 А (G-тип). Питающее напряжение 3Ф 380В (-15%) ~ 440В (+10%). Степень защиты IP20. Габаритные размеры (ДхШхВ), мм: 200х208х340,6. Вес: 8,5 кг. Встроенный модуль торможения, встроенный DC-реактор, функция безопасности STO (Safe Torque Off), функция управление тормозом и другие функции для крановых применений. Целевое применение: Кран/Подъемник.

Bluetooth комм. плата STV900 (plastic)

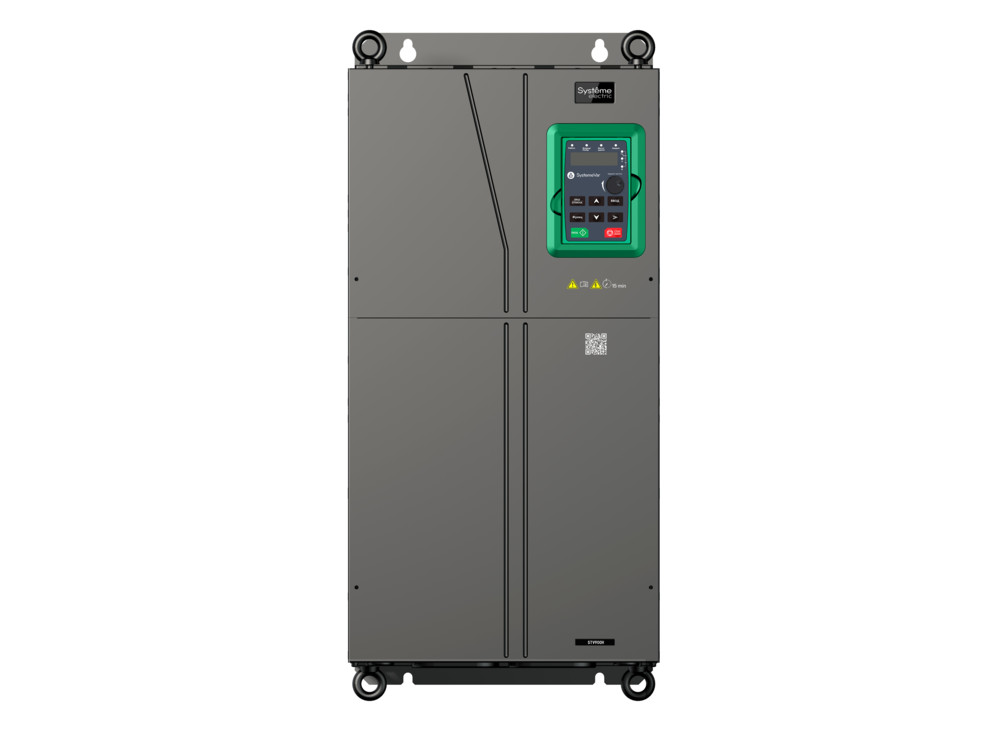

Преобразователь частоты SystemeVar 900 (STV900). Номинальная мощность: 90 кВт (G-тип: перегрузочная способность: 150% в течение 60с, 180% в течение 10с, 200% в течение 1с. Несущая частота ШИМ: 2 кГц), 110 кВт (P-тип: 120% в течение 60с. Несущая частота ШИМ: 2 кГц). Номинальный ток: 180 А (G-тип) / 215 А (P-тип). Питающее напряжение 3Ф 380В (-15%) ~ 440В (+10%). Степень защиты IP55. Габаритные размеры (ДхШхВ), мм: 370х380х788. Вес: 64 кг.

Преобразователь частоты SystemeVar 900H (STV900H). Номинальная мощность: 30 кВт (G-тип: перегрузочная способность: 150% в течение 60с, 180% в течение 10с, 200% в течение 1с. Несущая частота ШИМ: 4 кГц). Номинальный ток: 60 А (G-тип). Питающее напряжение 3Ф 380В (-15%) ~ 440В (+10%). Степень защиты IP20. Габаритные размеры (ДхШхВ), мм: 200х223х400. Вес: 16 кг. Встроенный модуль торможения, встроенный DC-реактор, функция безопасности STO (Safe Torque Off), функция управление тормозом и другие функции для крановых применений. Целевое применение: Кран/Подъемник.

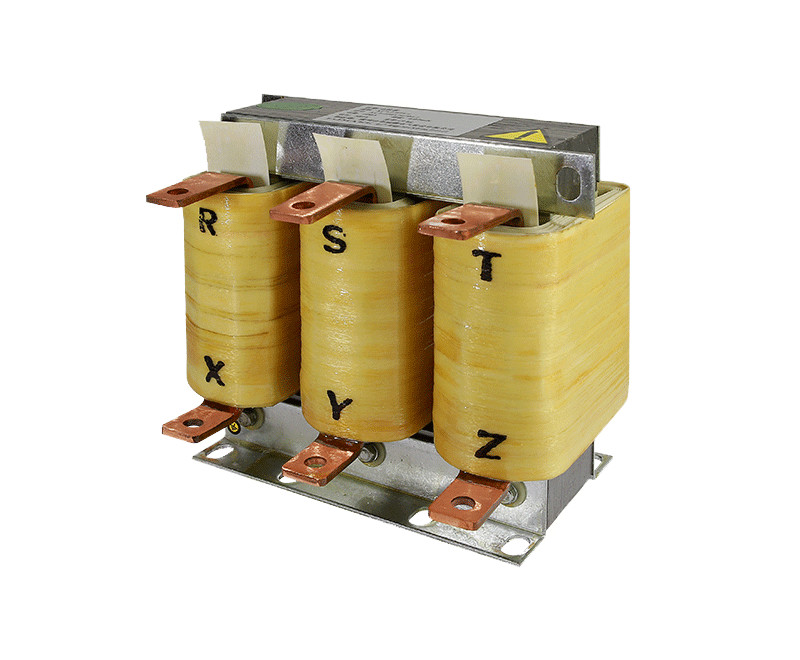

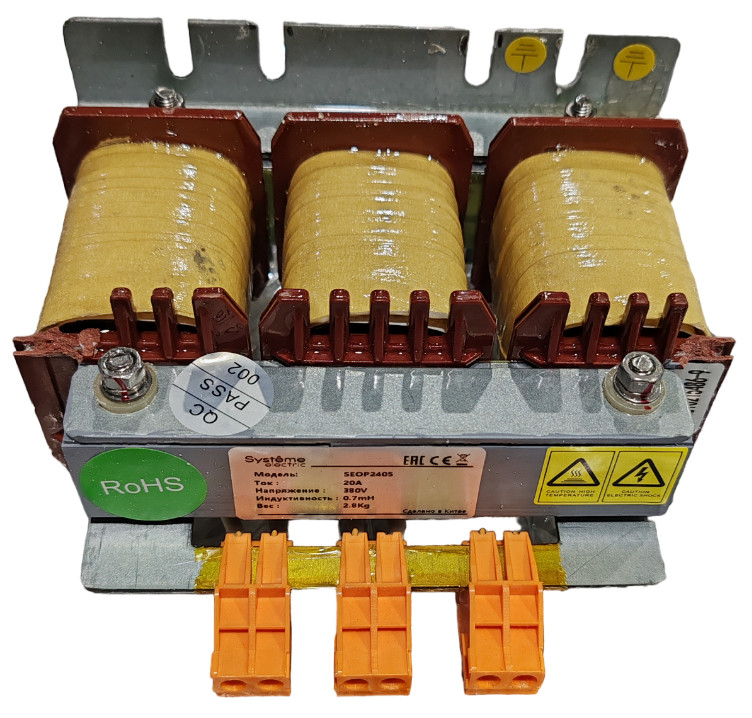

Вх. реактор 15 кВт

Bluetooth комм. плата STV900 (metal)

Преобразователь частоты SystemeVar 900 (STV900). Номинальная мощность: 110 кВт (G-тип: перегрузочная способность: 150% в течение 60с, 180% в течение 10с, 200% в течение 1с. Несущая частота ШИМ: 2 кГц). Номинальный ток: 215 А (G-тип). Питающее напряжение 3Ф 380В (-15%) ~ 440В (+10%). Степень защиты IP55. Габаритные размеры (ДхШхВ), мм: 370х380х788. Вес: 64 кг.

Преобразователь частоты SystemeVar 900H (STV900H). Номинальная мощность: 37 кВт (G-тип: перегрузочная способность: 150% в течение 60с, 180% в течение 10с, 200% в течение 1с. Несущая частота ШИМ: 4 кГц). Номинальный ток: 75 А (G-тип). Питающее напряжение 3Ф 380В (-15%) ~ 440В (+10%). Степень защиты IP20. Габаритные размеры (ДхШхВ), мм: 200х223х400. Вес: 16 кг. Встроенный модуль торможения, встроенный DC-реактор, функция безопасности STO (Safe Torque Off), функция управление тормозом и другие функции для крановых применений. Целевое применение: Кран/Подъемник.

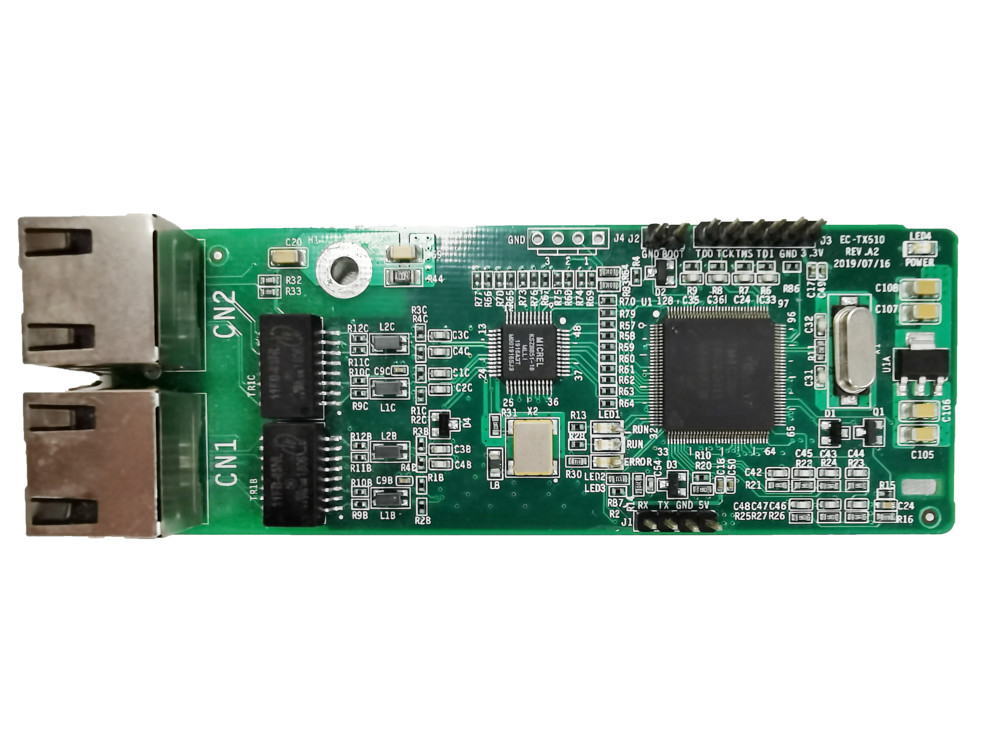

Коммуникационная карта является дополнительным компонентом расширения коммуникационных возможностей преобразователей частоты STV600, STV900, STV900 IP55, STV900H и служит для организации обмена данными между ПЛК и ПЧ по протоколу EtherNet/IP.

Преобразователь частоты STV900 630 кВт 400В

Преобразователь частоты SystemeVar 900H (STV900H). Номинальная мощность: 45 кВт (G-тип: перегрузочная способность: 150% в течение 60с, 180% в течение 10с, 200% в течение 1с. Несущая частота ШИМ: 4 кГц). Несущая частота ШИМ: 2 кГц). Номинальный ток: 92 А (G-тип). Питающее напряжение 3Ф 380В (-15%) ~ 440В (+10%). Степень защиты IP20. Габаритные размеры (ДхШхВ), мм: 282х258х560. Вес: 25 кг.Встроенный модуль торможения, встроенный DC-реактор, функция безопасности STO (Safe Torque Off), функция управление тормозом и другие функции для крановых применений. Целевое применение: Кран/Подъемник.

PLC плата STV900

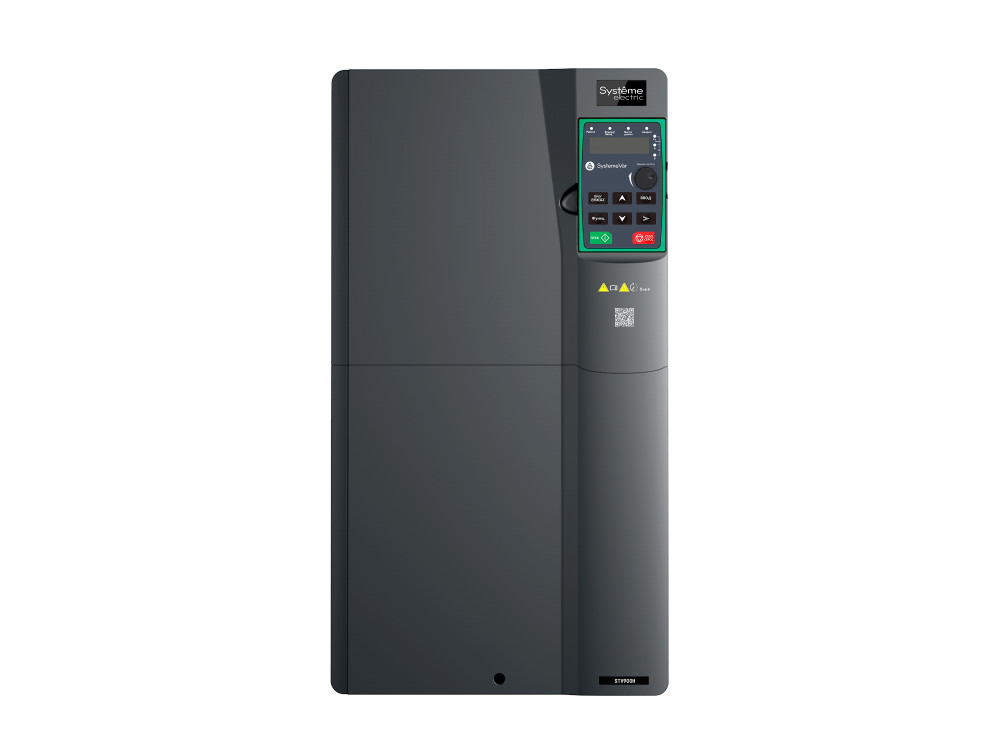

Преобразователь частоты SystemeVar 900H (STV900H). Номинальная мощность: 90 кВт (G-тип: перегрузочная способность: 150% в течение 60с, 180% в течение 10с, 200% в течение 1с. Несущая частота ШИМ: 2 кГц). Номинальный ток: 180 А (G-тип). Питающее напряжение 3Ф 380В (-15%) ~ 440В (+10%). Степень защиты IP20. Габаритные размеры (ДхШхВ), мм: 338х330х554. Вес: 41 кг. Встроенный модуль торможения, встроенный DC-реактор, функция безопасности STO (Safe Torque Off), функция управление тормозом и другие функции для крановых применений. Целевое применение: Кран/Подъемник.

Преобразователь частоты SystemeVar 900H (STV900H). Номинальная мощность: 55 кВт (G-тип: перегрузочная способность: 150% в течение 60с, 180% в течение 10с, 200% в течение 1с. Несущая частота ШИМ: 4 кГц). Номинальный ток: 115 А (G-тип). Питающее напряжение 3Ф 380В (-15%) ~ 440В (+10%). Степень защиты IP20. Габаритные размеры (ДхШхВ), мм: 282х258х560. Вес: 25 кг. Встроенный модуль торможения, встроенный DC-реактор, функция безопасности STO (Safe Torque Off), функция управление тормозом и другие функции для крановых применений. Целевое применение: Кран/Подъемник.

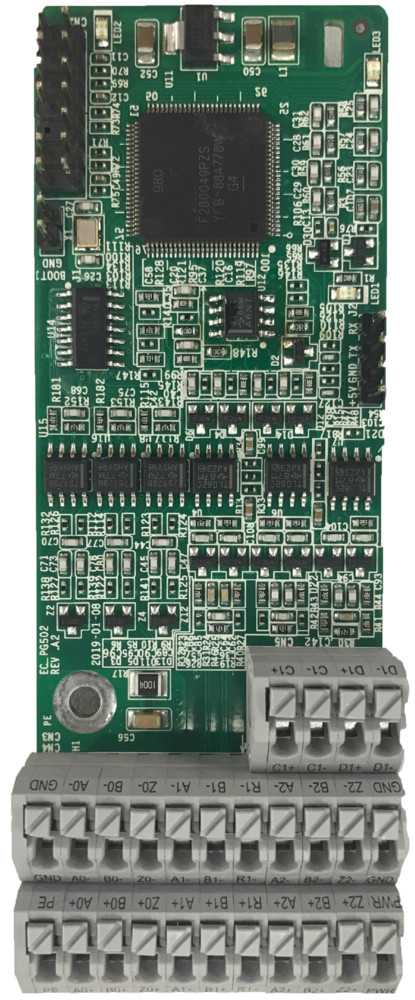

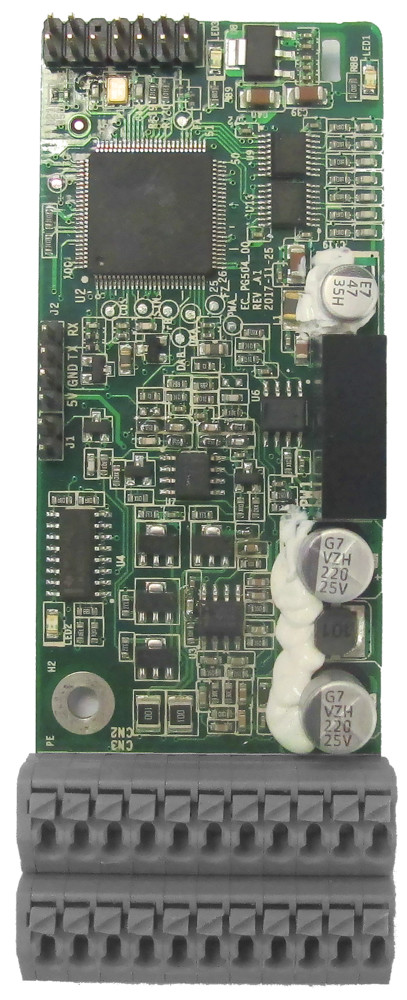

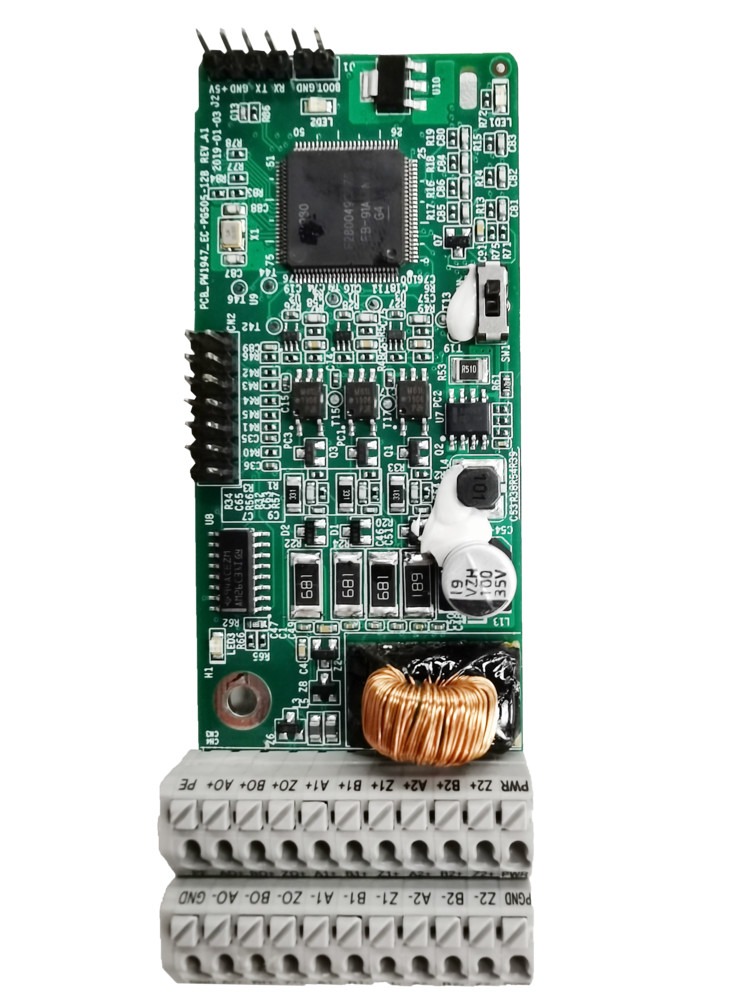

Многофункциональная карта инкрементного энкодера для преобразоватеоей частоты STV900, STV900 IP55, STV900H. Применимо к энкодерам OC 5В или 12В, к двухтактным энкодерам 5 В или 12 В, к дифференциальным энкодерам 5 В. Поддержка ортогонального ввода (A, B и Z), частотно-деленного выхода (A, B и Z), настройки последовательности импульсов. Не поддерживает UVW интерфейс.

Преобразователь частоты SystemeVar 900H (STV900H). Номинальная мощность: 110 кВт (G-тип: перегрузочная способность: 150% в течение 60с, 180% в течение 10с, 200% в течение 1с. Несущая частота ШИМ: 2 кГц). Номинальный ток: 215 А (G-тип). Питающее напряжение 3Ф 380В (-15%) ~ 440В (+10%). Степень защиты IP20. Габаритные размеры (ДхШхВ), мм: 338х330х554. Вес: 41 кг. Встроенный модуль торможения, встроенный DC-реактор, функция безопасности STO (Safe Torque Off), функция управление тормозом и другие функции для крановых применений. Целевое применение: Кран/Подъемник.

Преобразователь частоты SystemeVar 900H (STV900H). Номинальная мощность: 75 кВт (G-тип: перегрузочная способность: 150% в течение 60с, 180% в течение 10с, 200% в течение 1с. Несущая частота ШИМ: 2 кГц). Номинальный ток: 150 А (G-тип). Питающее напряжение 3Ф 380В (-15%) ~ 440В (+10%). Степень защиты IP20. Габаритные размеры (ДхШхВ), мм: 282х258х560. Вес: 25 кг. Встроенный модуль торможения, встроенный DC-реактор, функция безопасности STO (Safe Torque Off), функция управление тормозом и другие функции для крановых применений. Целевое применение: Кран/Подъемник.

Карта резольвера для преобразователей частоты STV900, STV900 IP55, STV900H. Применимо к резольверным энкодерам. Поддержка симулированного частотно-деленного выхода резольверов (A, B, Z), ввода опорной последовательности импульсов.

Преобразователь частоты SystemeVar 900H (STV900H). Номинальная мощность: 132 кВт (G-тип: перегрузочная способность: 150% в течение 60с, 180% в течение 10с, 200% в течение 1с. Несущая частота ШИМ: 2 кГц). Номинальный ток: 260 А (G-тип). Питающее напряжение 3Ф 380В (-15%) ~ 440В (+10%). Степень защиты IP20. Габаритные размеры (ДхШхВ), мм: 500х360х870. Вес: 85 кг. Функция безопасности STO (Safe Torque Off), функция управление тормозом и другие функции для крановых применений. Встроенного модуля торможения нет. Целевое применение: Кран/Подъемник.

Преобразователь частоты STV900H 22 кВт 690В. Кран/Подъемник

STV900 плата обр. связи 5V

Преобразователь частоты SystemeVar 900H (STV900H). Номинальная мощность: 160 кВт (G-тип: перегрузочная способность: 150% в течение 60с, 180% в течение 10с, 200% в течение 1с. Несущая частота ШИМ: 2 кГц). Номинальный ток: 305 А (G-тип). Питающее напряжение 3Ф 380В (-15%) ~ 440В (+10%). Степень защиты IP20. Габаритные размеры (ДхШхВ), мм: 500х360х870. Вес: 85 кг. Функция безопасности STO (Safe Torque Off), функция управление тормозом и другие функции для крановых применений. Встроенного модуля торможения нет. Целевое применение: Кран/Подъемник.

Преобразователь частоты STV900H 30 кВт 690В. Кран/Подъемник

Вх. реактор 55 кВт

Карта Sin/Cos для преобразователей частоты STV900, STV900 IP55, STV900H. Применимо к энкодерам Sin/Cos с сигналами CD или без них. Поддержка частотно-деленного выхода (A, B, Z), поддержка ввода опорной последовательности импульсов.

Преобразователь частоты SystemeVar 900H (STV900H). Номинальная мощность: 185 кВт (G-тип: перегрузочная способность: 150% в течение 60с, 180% в течение 10с, 200% в течение 1с. Несущая частота ШИМ: 2 кГц). Номинальный ток: 340 А (G-тип). Питающее напряжение 3Ф 380В (-15%) ~ 440В (+10%). Степень защиты IP20. Габаритные размеры (ДхШхВ), мм: 500х360х870. Вес: 85 кг. Функция безопасности STO (Safe Torque Off), функция управление тормозом и другие функции для крановых применений. Встроенного модуля торможения нет. Целевое применение: Кран/Подъемник.

Преобразователь частоты STV900H 37 кВт 690В. Кран/Подъемник

STV900 плата обр. связи 24V 1

Преобразователь частоты SystemeVar 900H (STV900H). Номинальная мощность: 200 кВт (G-тип: перегрузочная способность: 150% в течение 60с, 180% в течение 10с, 200% в течение 1с. Несущая частота ШИМ: 2 кГц). Номинальный ток: 380 А (G-тип). Питающее напряжение 3Ф 380В (-15%) ~ 440В (+10%). Степень защиты IP20. Габаритные размеры (ДхШхВ), мм: 500х360х870. Вес: 85 кг. Функция безопасности STO (Safe Torque Off), функция управление тормозом и другие функции для крановых применений. Встроенного модуля торможения нет. Целевое применение: Кран/Подъемник.

Преобразователь частоты STV900H 45 кВт 690В. Кран/Подъемник

Вх. реактор 90-110 кВт

Инкрементальная карта 24 В для преобразователей частоты STV900, STV900 IP55, STV900H. Применимо к энкодерам 24 В OC, к двухтактным энкодерам 24 В, к дифференциальным энкодерам 5 В. Поддержка ортогонального входа (A, B, Z), частотно-деленного выхода (A, B, Z), опорного входа последовательности импульсов.

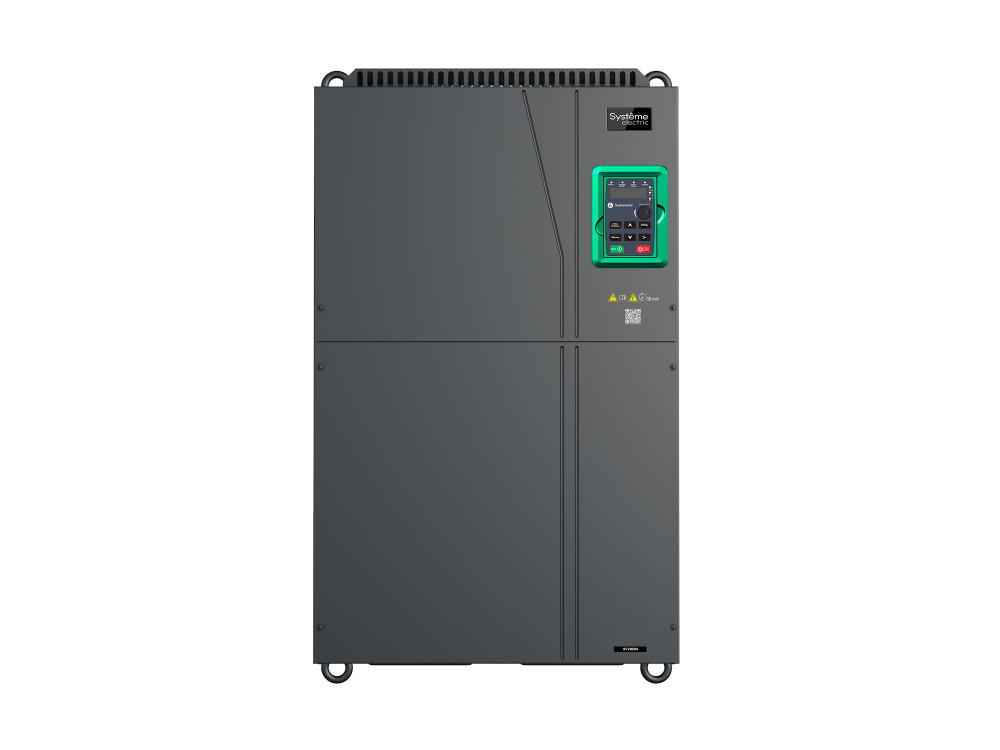

Преобразователь частоты SystemeVar 900H (STV900H). Номинальная мощность: 220 кВт (G-тип: перегрузочная способность: 150% в течение 60с, 180% в течение 10с, 200% в течение 1с. Несущая частота ШИМ: 2 кГц). Номинальный ток: 425 А (G-тип). Питающее напряжение 3Ф 380В (-15%) ~ 440В (+10%). Степень защиты IP20. Габаритные размеры (ДхШхВ), мм: 680х380х960. Вес: 135 кг. Функция безопасности STO (Safe Torque Off), функция управление тормозом и другие функции для крановых применений. Встроенного модуля торможения нет. Целевое применение: Кран/Подъемник.

Преобразователь частоты STV900H 55 кВт 690В. Кран/Подъемник

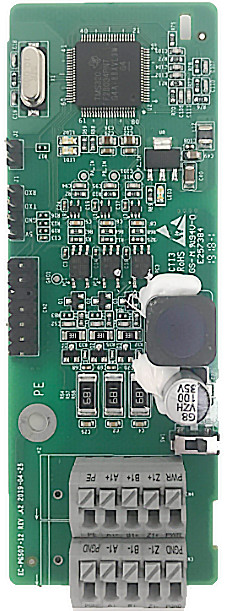

Карта подключения простого инкрементного энкодера для преобразователей частоты STV900, STV900 IP55. Применимо к энкодерам 5 В или 12 В OC, к двухтактным энкодерам 5 В или 12 В, к дифференциальным энкодерам 5 В.

Преобразователь частоты SystemeVar 900H (STV900H). Номинальная мощность: 250 кВт (G-тип: перегрузочная способность: 150% в течение 60с, 180% в течение 10с, 200% в течение 1с. Несущая частота ШИМ: 2 кГц). Номинальный ток: 480 А (G-тип). Питающее напряжение 3Ф 380В (-15%) ~ 440В (+10%). Степень защиты IP20. Габаритные размеры (ДхШхВ), мм: 680х380х960. Вес: 135 кг. Функция безопасности STO (Safe Torque Off), функция управление тормозом и другие функции для крановых применений. Встроенного модуля торможения нет. Целевое применение: Кран/Подъемник.

Преобразователь частоты STV900H 75 кВт 690В. Кран/Подъемник

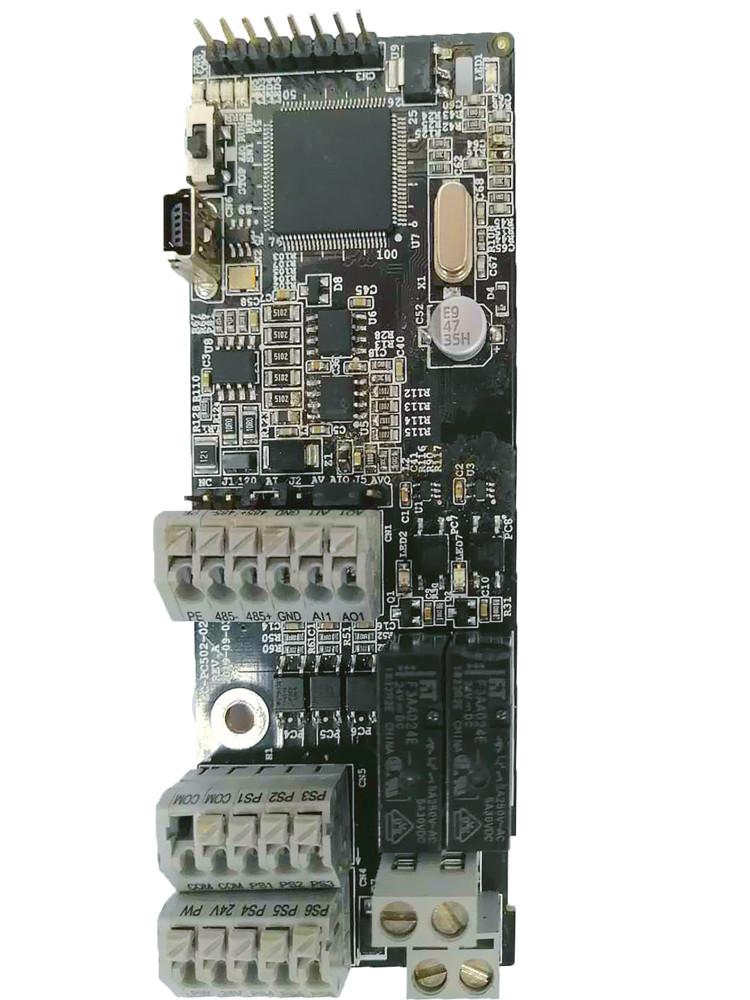

Карта расширения входов/выходов для преобразователей частоты STV600, STV900, STV900 IP55, STV900H. Карта имеет на борту: 4 цифровых входа, 1 цифровой выход, 1 аналоговый вход, 1 аналоговый выход, 2 релейных выхода: 1 двухконтактный выход и 1 одноконтактный выход.

Преобразователь частоты SystemeVar 900H (STV900H). Номинальная мощность: 280 кВт (G-тип: перегрузочная способность: 150% в течение 60с, 180% в течение 10с, 200% в течение 1с. Несущая частота ШИМ: 2 кГц). Номинальный ток: 530 А (G-тип). Питающее напряжение 3Ф 380В (-15%) ~ 440В (+10%). Степень защиты IP20. Габаритные размеры (ДхШхВ), мм: 680х380х960. Вес: 135 кг. Функция безопасности STO (Safe Torque Off), функция управление тормозом и другие функции для крановых применений. Встроенного модуля торможения нет. Целевое применение: Кран/Подъемник.

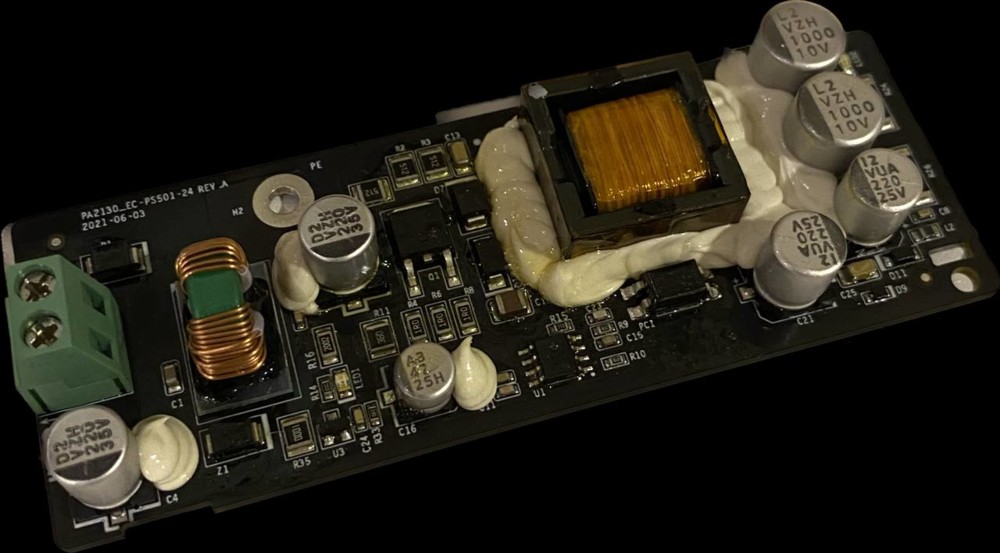

Карта внешнего питания цепей управления 24V DC для преобразователей частоты STV900H. Устанавливается в любой свободный слот. Питание 24V DC подаётся прямо на карту (клеммы “24V” и “COM”). При подаче питания 24V DC на установленную в STV900H карту SEOP-1629, LED панель управления становится активной и готова к работе. Карта позволяет изменять настраивать преобразователь частоты без подключения к силовому питанию. При этом карту можно использовать чтобы преобразователь частоты оставался в коммуникационной сети, в случае отключения силового питания.

Преобразователь частоты SystemeVar 900H (STV900H). Номинальная мощность: 315 кВт (G-тип: перегрузочная способность: 150% в течение 60с, 180% в течение 10с, 200% в течение 1с. Несущая частота ШИМ: 2 кГц). Номинальный ток: 600 А (G-тип). Питающее напряжение 3Ф 380В (-15%) ~ 440В (+10%). Степень защиты IP20. Габаритные размеры (ДхШхВ), мм: 680х380х960. Вес: 135 кг. Функция безопасности STO (Safe Torque Off), функция управление тормозом и другие функции для крановых применений. Встроенного модуля торможения нет. Целевое применение: Кран/Подъемник.

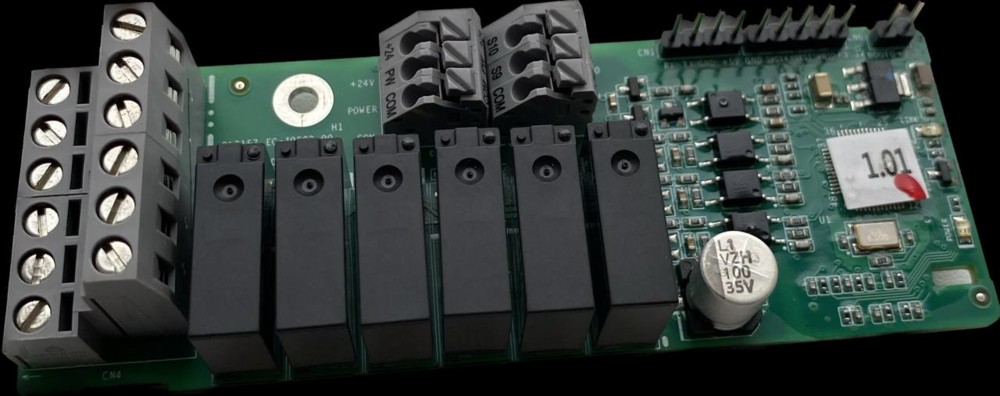

STV600 плата расширения рел. Вых
