Преобразователи частоты

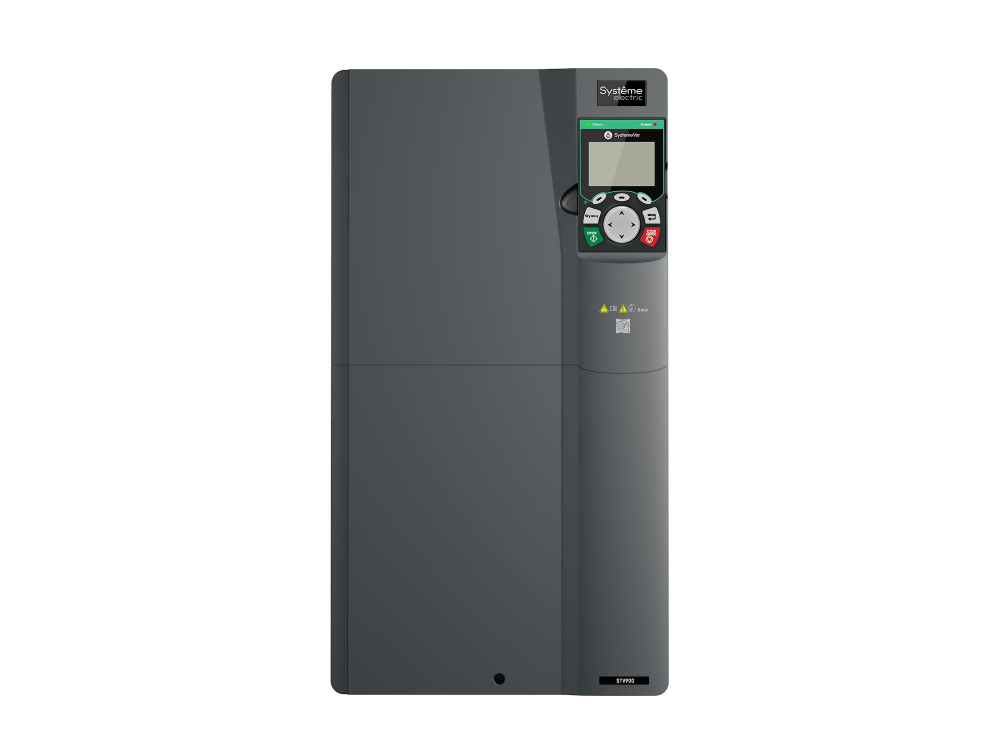

Преобразователь частоты SystemeVar 900 (STV900). Номинальная мощность: 22 кВт (G-тип: перегрузочная способность: 150% в течение 60с, 180% в течение 10с, 200% в течение 1с. Несущая частота ШИМ: 4 кГц), 30 кВт (P-тип: 120% в течение 60с. Несущая частота ШИМ: 2 кГц). Номинальный ток: 45 А (G-тип) / 60 А (P-тип). Питающее напряжение 3Ф 380В (-15%) ~ 440В (+10%). Степень защиты IP20. Габаритные размеры (ДхШхВ), мм: 200х208х340,6. Вес: 8,5 кг.

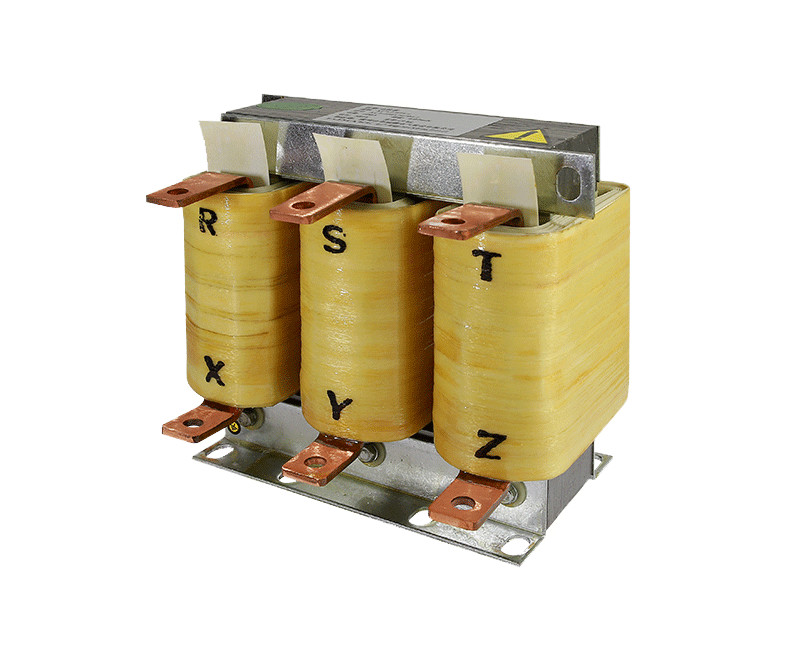

Выходной реактор 5% напряж. STV 3Ф 380В 55кВт

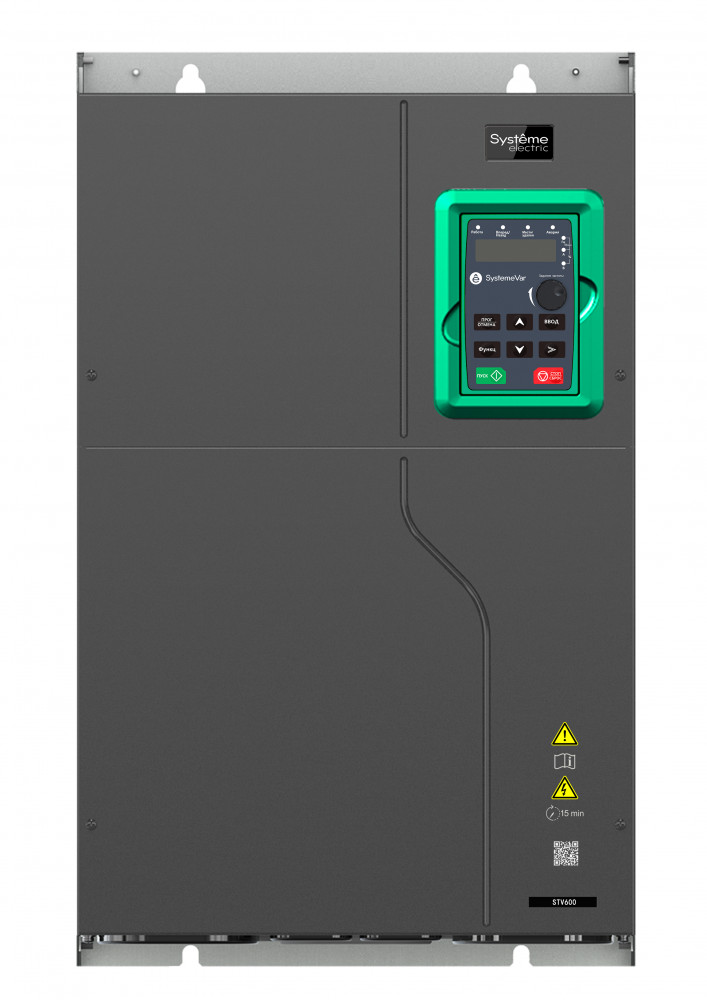

Преобразователь частоты серии SystemeVar, типа STV600 для насосных и вентиляторных применений. Номинальные характеристики (P-тип): Un = 3Ф 400В; Pn = 110 кВт; In = 215 А. Диапазон питающего напряжения: 3Ф 380В (-15%) ~ 440В (+10%). Номинальная мощность: 110 кВт (P-тип: 110% в течение 60с. Номинальный ток: 215 А (P-тип). Выходная частота: до 400 Гц. Встроенный ЭМС-фильтр (Класс С3, согл. EN 61800-3). Без встроенного DC-реактора. Без встроенного моторного дросселя. Панель оператора: съёмная выносная LED (опционально доступна: выносная LCD (SEOP-1205) панель оператора). Интерфейс расширения функциональности: 2 слота (SLOT1, SLOT2). Встроенный протокол связи: Modbus RTU (опционально доступны: PROFIBUS DP (SEOP-1301), PROFINET (SEOP-1302), CAN/CANopen (SEOP-1307). Кол-во входов/выходов: 6DI, 2AI, 1DO, 2AO, 1RO* (опционально доступны: плата расширения входов/выходов: SEOP-1628 (+ 4DI, 1AI, 1DO, 2RO), плата расширения релейных входов/выходов SEOP-1630 (+2DI, 6RO). Примечание “1RO*” – 2RO только для STV600, произведённых после 15 марта 2023 года (они имеют круглую дополнительную маркировку на упаковке “QCPASS”). Поддерживает ПО для ввода в эксплуатацию и диагностики (SystemeVAR Studio). Степень защиты IP20. Скалярное и векторное (без датчика обратной связи) управление. Функции для насосных и вентиляторных применений. Пожарный режим. Монтаж: настенный, фланцевый. Тип монтажа: встраиваемый (подразумевается установка в оболочку (шкаф управления). Конформное покрытие печатных плат (Класс 3С3, согл. EN 60721-3-3). Температура окружающей среды: от -10°C до +50°C (до +40°C без ухудшения номинальных характеристик). Габаритные размеры (ШхВхГ), мм: 338х 554х326,2. Вес: 34 кг.

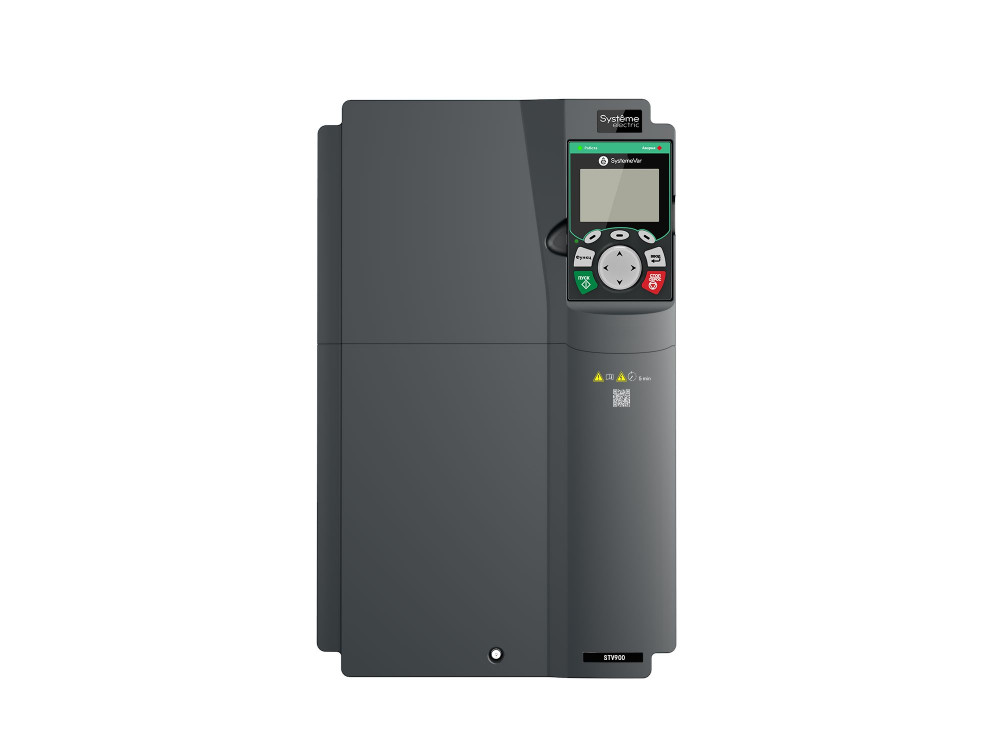

Преобразователь частоты SystemeVar 900 (STV900). Номинальная мощность: 30 кВт (G-тип: перегрузочная способность: 150% в течение 60с, 180% в течение 10с, 200% в течение 1с. Несущая частота ШИМ: 4 кГц), 37 кВт (P-тип: 120% в течение 60с. Несущая частота ШИМ: 2 кГц). Номинальный ток: 60 А (G-тип) / 75 А (P-тип). Питающее напряжение 3Ф 380В (-15%) ~ 440В (+10%). Степень защиты IP20. Габаритные размеры (ДхШхВ), мм: 200х223х400. Вес: 16 кг.

Выходной реактор 5% напряж. STV 3Ф 380В 75кВт

Преобразователь частоты серии SystemeVar, типа STV600 для насосных и вентиляторных применений. Номинальные характеристики (P-тип): Un = 3Ф 400В; Pn = 132 кВт; In = 250 А. Диапазон питающего напряжения: 3Ф 380В (-15%) ~ 440В (+10%). Номинальная мощность: 132 кВт (P-тип: 110% в течение 60с. Номинальный ток: 250 А (P-тип). Выходная частота: до 400 Гц. Встроенный ЭМС-фильтр (Класс С3, согл. EN 61800-3). Без встроенного DC-реактора. Без встроенного моторного дросселя. Панель оператора: съёмная выносная LED (опционально доступна: выносная LCD (SEOP-1205) панель оператора). Интерфейс расширения функциональности: 2 слота (SLOT1, SLOT2). Встроенный протокол связи: Modbus RTU (опционально доступны: PROFIBUS DP (SEOP-1301), PROFINET (SEOP-1302), CAN/CANopen (SEOP-1307). Кол-во входов/выходов: 6DI, 2AI, 1DO, 2AO, 1RO* (опционально доступны: плата расширения входов/выходов: SEOP-1628 (+ 4DI, 1AI, 1DO, 2RO), плата расширения релейных входов/выходов SEOP-1630 (+2DI, 6RO). Примечание “1RO*” – 2RO только для STV600, произведённых после 15 марта 2023 года (они имеют круглую дополнительную маркировку на упаковке “QCPASS”). Поддерживает ПО для ввода в эксплуатацию и диагностики (SystemeVAR Studio). Степень защиты IP20. Скалярное и векторное (без датчика обратной связи) управление. Функции для насосных и вентиляторных применений. Пожарный режим. Монтаж: настенный, фланцевый. Тип монтажа: встраиваемый (подразумевается установка в оболочку (шкаф управления). Конформное покрытие печатных плат (Класс 3С3, согл. EN 60721-3-3). Температура окружающей среды: от -10°C до +50°C (до +40°C без ухудшения номинальных характеристик). Габаритные размеры (ШхВхГ), мм: 338х 554х326,2. Вес: 34 кг.

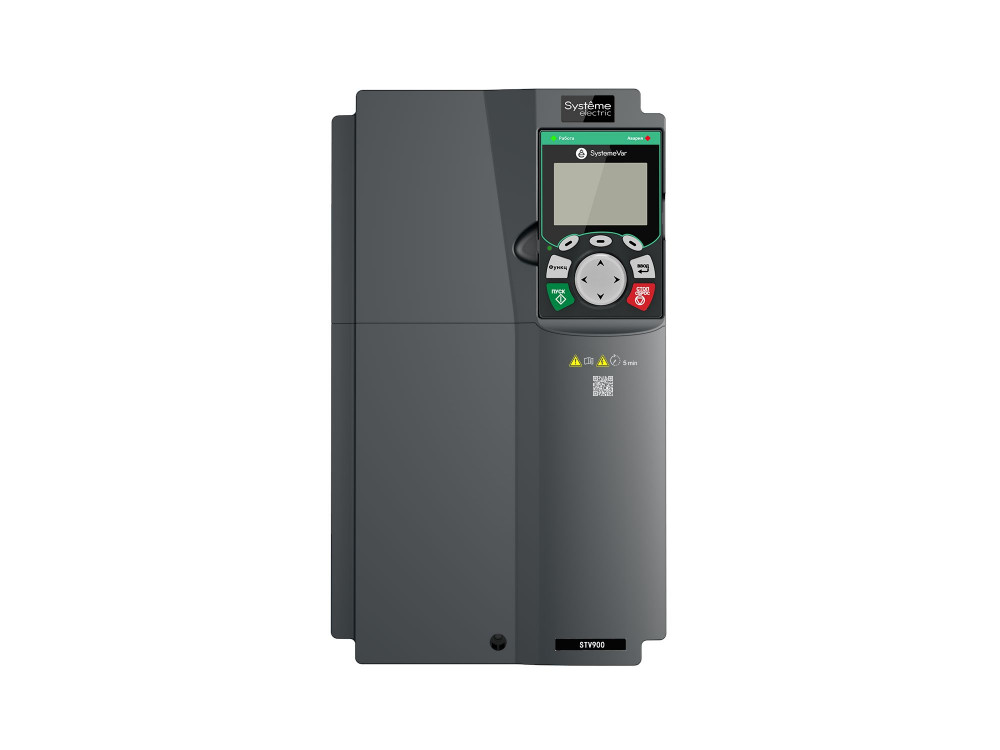

Преобразователь частоты SystemeVar 900 (STV900). Номинальная мощность: 37 кВт (G-тип: перегрузочная способность: 150% в течение 60с, 180% в течение 10с, 200% в течение 1с. Несущая частота ШИМ: 4 кГц), 45 кВт (P-тип: 120% в течение 60с. Несущая частота ШИМ: 2 кГц). Номинальный ток: 75 А (G-тип) / 92 А (P-тип). Питающее напряжение 3Ф 380В (-15%) ~ 440В (+10%). Степень защиты IP20. Габаритные размеры (ДхШхВ), мм: 200х223х400. Вес: 16 кг.

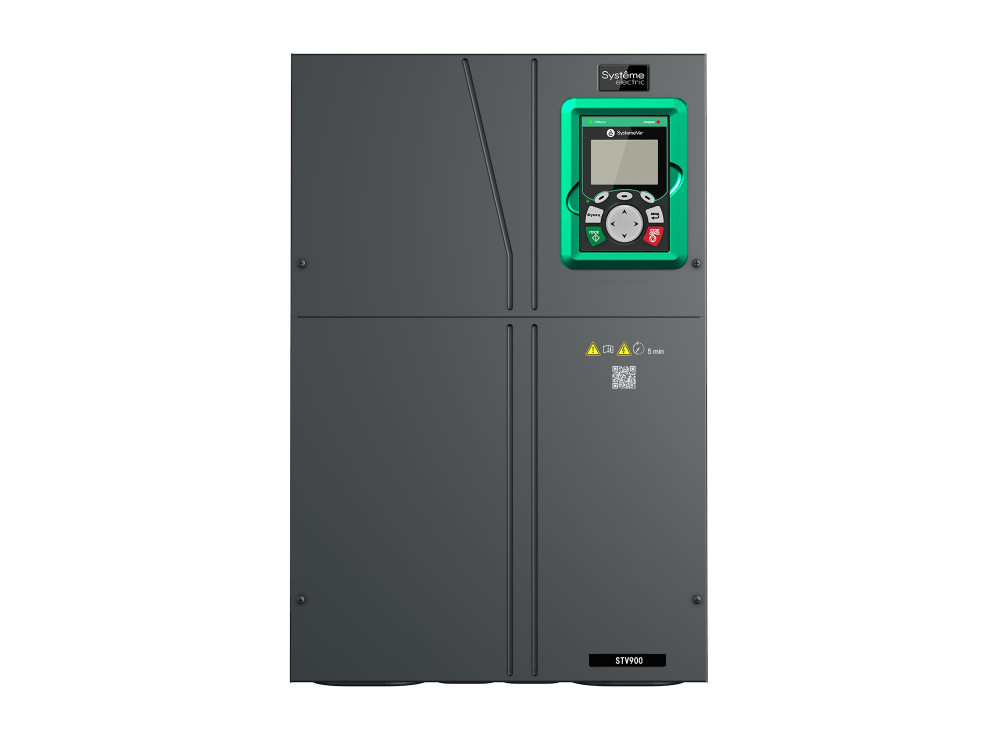

Преобразователь частоты SystemeVar 900 (STV900). Номинальная мощность: 90 кВт (G-тип: перегрузочная способность: 150% в течение 60с, 180% в течение 10с, 200% в течение 1с. Несущая частота ШИМ: 2 кГц), 110 кВт (P-тип: 120% в течение 60с. Несущая частота ШИМ: 2 кГц). Номинальный ток: 180 А (G-тип) / 215 А (P-тип). Питающее напряжение 3Ф 380В (-15%) ~ 440В (+10%). Степень защиты IP20. Габаритные размеры (ДхШхВ), мм: 338х330х554. Вес: 41 кг.

Преобразователь частоты SystemeVar 900 (STV900). Номинальная мощность: 45 кВт (G-тип: перегрузочная способность: 150% в течение 60с, 180% в течение 10с, 200% в течение 1с. Несущая частота ШИМ: 4 кГц), 55 кВт (P-тип: 120% в течение 60с. Несущая частота ШИМ: 2 кГц). Номинальный ток: 92 А (G-тип) / 115 А (P-тип). Питающее напряжение 3Ф 380В (-15%) ~ 440В (+10%). Степень защиты IP20. Габаритные размеры (ДхШхВ), мм: 282х258х560. Вес: 25 кг.

LCD панель управления для преобразователей частоты STV600 (не входит в комплект поставки STV600). Панель позволяет контролировать запуск / останов ПЧ, параметрировать преобразователь и выводить данные состояния. Оснащена часами реального времени (для их автономной работы требуется элемент питания CR2032, который не входит в комплект поставки и, при необходимости, заказывается отдельно). Поддерживает копирование параметров. Чтобы закрепить панель оператора на дверце шкафа можно использовать винты M3 или дополнительный кронштейн (референс SEOP-1102), а также стандартный экранированный LAN-кабель (пач-корд, c разъёмом RJ-45), рекомендованная длина ≤ 3м. ДхШхВ: 109,3 х 71,3 х 19,3(28,5) мм
