Преобразователи частоты

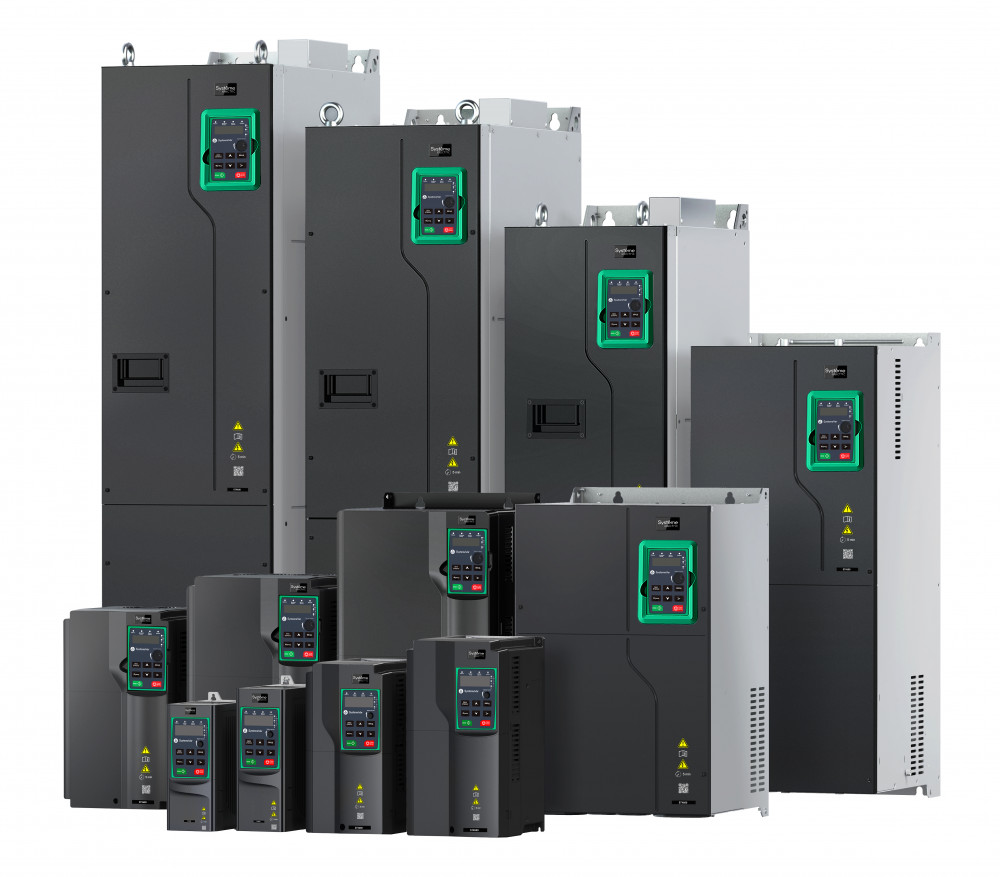

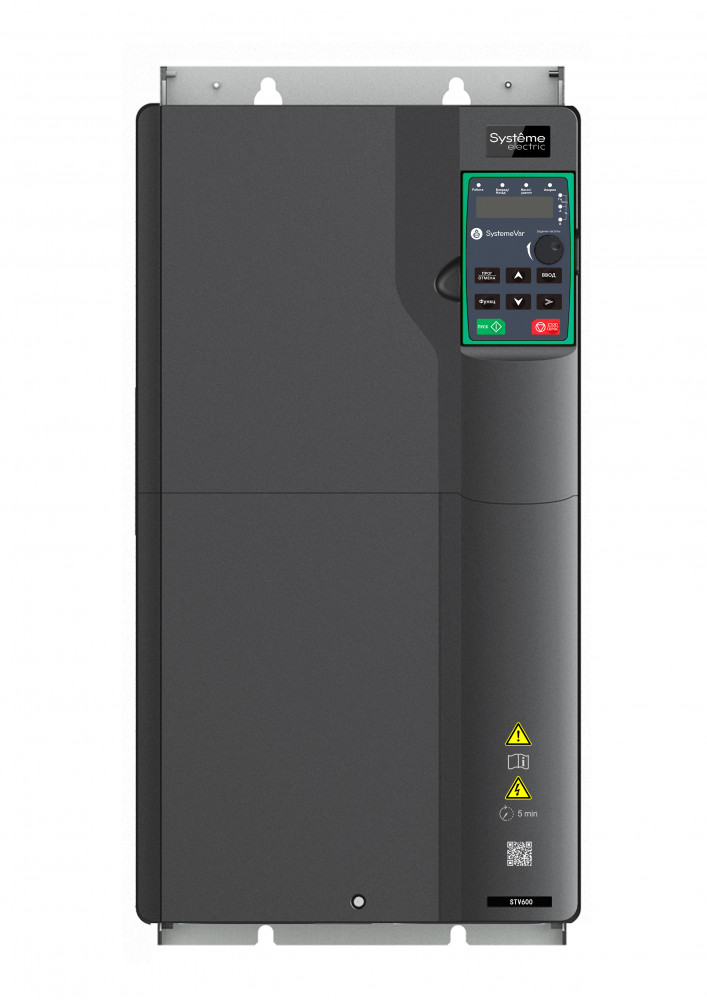

Преобразователь частоты серии SystemeVar, типа STV600 для насосных и вентиляторных применений. Номинальные характеристики (P-тип): Un = 3Ф 400В; Pn = 355 кВт; In = 650 А. Диапазон питающего напряжения: 3Ф 380В (-15%) ~ 440В (+10%). Номинальная мощность: 355 кВт (P-тип: 110% в течение 60с. Номинальный ток: 650 А (P-тип). Выходная частота: до 400 Гц. Встроенный ЭМС-фильтр (Класс С3, согл. EN 61800-3). Без встроенного DC-реактора. Встроенный моторный дроссель. Панель оператора: съёмная выносная LED (опционально доступна: выносная LCD (SEOP-1205) панель оператора). Интерфейс расширения функциональности: 2 слота (SLOT1, SLOT2). Встроенный протокол связи: Modbus RTU (опционально доступны: PROFIBUS DP (SEOP-1301), PROFINET (SEOP-1302), CAN/CANopen (SEOP-1307). Кол-во входов/выходов: 6DI, 2AI, 1DO, 2AO, 1RO* (опционально доступны: плата расширения входов/выходов: SEOP-1628 (+ 4DI, 1AI, 1DO, 2RO), плата расширения релейных входов/выходов SEOP-1630 (+2DI, 6RO). Примечание “1RO*” – 2RO только для STV600, произведённых после 15 марта 2023 года (они имеют круглую дополнительную маркировку на упаковке “QCPASS”). Поддерживает ПО для ввода в эксплуатацию и диагностики (SystemeVAR Studio). Степень защиты IP20. Скалярное и векторное (без датчика обратной связи) управление. Функции для насосных и вентиляторных применений. Пожарный режим. Монтаж: настенный, напольный. Тип монтажа: встраиваемый (подразумевается установка в оболочку (шкаф управления). Конформное покрытие печатных плат (Класс 3С3, согл. EN 60721-3-3). Температура окружающей среды: от -10°C до +50°C (до +40°C без ухудшения номинальных характеристик). Габаритные размеры (ШхВхГ), мм: 330(390)х1729х544. Вес: 248 кг.

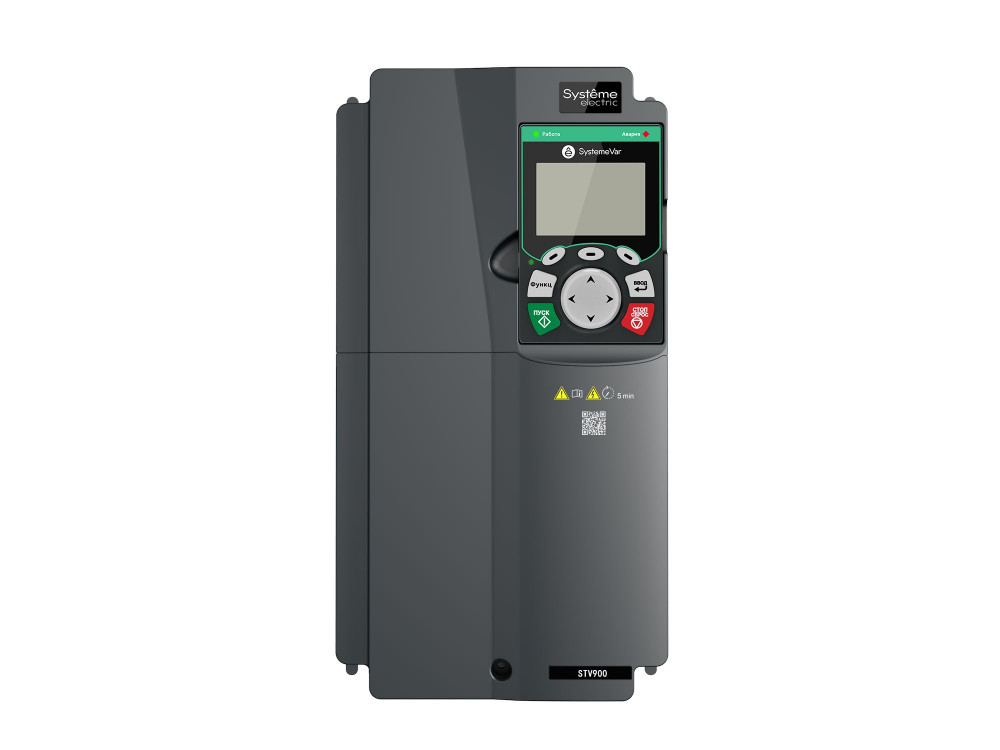

Преобразователь частоты SystemeVar 900 (STV900). Номинальная мощность: 11 кВт (G-тип: перегрузочная способность: 150% в течение 60с, 180% в течение 10с, 200% в течение 1с. Несущая частота ШИМ: 8 кГц), 15 кВт (P-тип: 120% в течение 60с. Несущая частота ШИМ: 4 кГц). Номинальный ток: 25 А (G-тип) / 32 А (P-тип). Питающее напряжение 3Ф 380В (-15%) ~ 440В (+10%). Степень защиты IP20. Габаритные размеры (ДхШхВ), мм: 170х220х320. Вес: 6 кг.

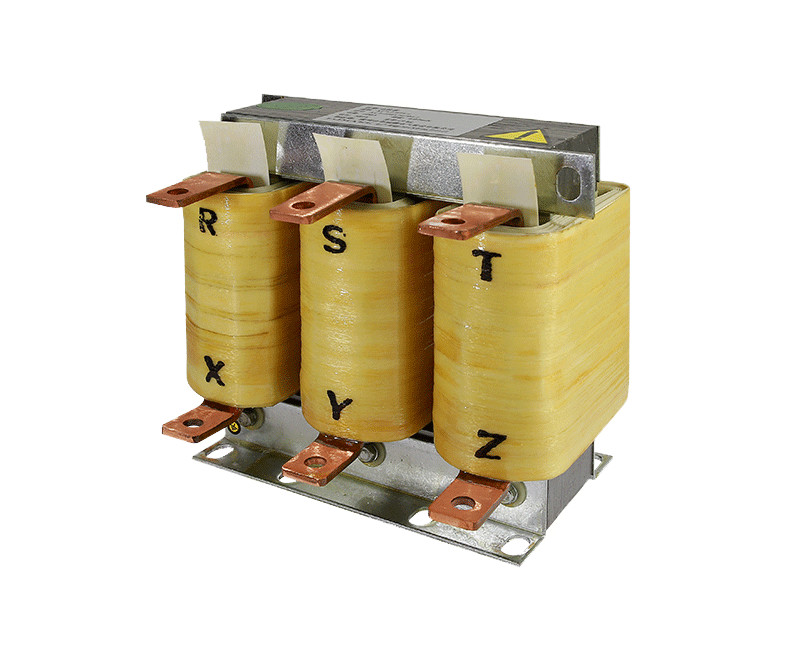

Выходной реактор 5% напряж. STV 3Ф 380В 15кВт

Преобразователь частоты серии SystemeVar, типа STV600 для насосных и вентиляторных применений. Номинальные характеристики (P-тип): Un = 3Ф 400В; Pn = 450 кВт; In = 820 А. Диапазон питающего напряжения: 3Ф 380В (-15%) ~ 440В (+10%). Номинальная мощность: 450 кВт (P-тип: 110% в течение 60с. Номинальный ток: 820 А (P-тип). Выходная частота: до 400 Гц. Встроенный ЭМС-фильтр (Класс С3, согл. EN 61800-3). Встроенный DC-реактор. Встроенный моторный дроссель. Панель оператора: съёмная выносная LED (опционально доступна: выносная LCD (SEOP-1205) панель оператора). Интерфейс расширения функциональности: 2 слота (SLOT1, SLOT2). Встроенный протокол связи: Modbus RTU (опционально доступны: PROFIBUS DP (SEOP-1301), PROFINET (SEOP-1302), CAN/CANopen (SEOP-1307). Кол-во входов/выходов: 6DI, 2AI, 1DO, 2AO, 1RO* (опционально доступны: плата расширения входов/выходов: SEOP-1628 (+ 4DI, 1AI, 1DO, 2RO), плата расширения релейных входов/выходов SEOP-1630 (+2DI, 6RO). Примечание “1RO*” – 2RO только для STV600, произведённых после 15 марта 2023 года (они имеют круглую дополнительную маркировку на упаковке “QCPASS”). Поддерживает ПО для ввода в эксплуатацию и диагностики (SystemeVAR Studio). Степень защиты IP20. Скалярное и векторное (без датчика обратной связи) управление. Функции для насосных и вентиляторных применений. Пожарный режим. Монтаж: настенный, напольный. Тип монтажа: встраиваемый (подразумевается установка в оболочку (шкаф управления). Конформное покрытие печатных плат (Класс 3С3, согл. EN 60721-3-3). Температура окружающей среды: от -10°C до +50°C (до +40°C без ухудшения номинальных характеристик). Габаритные размеры (ШхВхГ), мм: 330(390)х1729х544. Вес: 250 кг.

Преобразователь частоты SystemeVar 900 (STV900). Номинальная мощность: 15 кВт (G-тип: перегрузочная способность: 150% в течение 60с, 180% в течение 10с, 200% в течение 1с. Несущая частота ШИМ: 4 кГц), 18,5 кВт (P-тип: 120% в течение 60с. Несущая частота ШИМ: 2 кГц). Номинальный ток: 32 А (G-тип) / 38 А (P-тип). Питающее напряжение 3Ф 380В (-15%) ~ 440В (+10%). Степень защиты IP20. Габаритные размеры (ДхШхВ), мм: 170х220х320. Вес: 6 кг.

Выходной реактор 5% напряж. STV 3Ф 380В 22кВт

Преобразователь частоты серии SystemeVar, типа STV600 для насосных и вентиляторных применений. Номинальные характеристики (P-тип): Un = 3Ф 400В; Pn = 500 кВт; In = 860 А. Диапазон питающего напряжения: 3Ф 380В (-15%) ~ 440В (+10%). Номинальная мощность: 500 кВт (P-тип: 110% в течение 60с. Номинальный ток: 860 А (P-тип). Выходная частота: до 400 Гц. Встроенный ЭМС-фильтр (Класс С3, согл. EN 61800-3). Встроенный DC-реактор. Встроенный моторный дроссель. Панель оператора: съёмная выносная LED (опционально доступна: выносная LCD (SEOP-1205) панель оператора). Интерфейс расширения функциональности: 2 слота (SLOT1, SLOT2). Встроенный протокол связи: Modbus RTU (опционально доступны: PROFIBUS DP (SEOP-1301), PROFINET (SEOP-1302), CAN/CANopen (SEOP-1307). Кол-во входов/выходов: 6DI, 2AI, 1DO, 2AO, 1RO* (опционально доступны: плата расширения входов/выходов: SEOP-1628 (+ 4DI, 1AI, 1DO, 2RO), плата расширения релейных входов/выходов SEOP-1630 (+2DI, 6RO). Примечание “1RO*” – 2RO только для STV600, произведённых после 15 марта 2023 года (они имеют круглую дополнительную маркировку на упаковке “QCPASS”). Поддерживает ПО для ввода в эксплуатацию и диагностики (SystemeVAR Studio). Степень защиты IP20. Скалярное и векторное (без датчика обратной связи) управление. Функции для насосных и вентиляторных применений. Пожарный режим. Монтаж: настенный, напольный. Тип монтажа: встраиваемый (подразумевается установка в оболочку (шкаф управления). Конформное покрытие печатных плат (Класс 3С3, согл. EN 60721-3-3). Температура окружающей среды: от -10°C до +50°C (до +40°C без ухудшения номинальных характеристик). Габаритные размеры (ШхВхГ), мм: 330(390)х1729х544. Вес: 250 кг.

Преобразователь частоты SystemeVar 900 (STV900). Номинальная мощность: 18,5 кВт (G-тип: перегрузочная способность: 150% в течение 60с, 180% в течение 10с, 200% в течение 1с. Несущая частота ШИМ: 4 кГц), 22 кВт (P-тип: 120% в течение 60с. Несущая частота ШИМ: 2 кГц). Номинальный ток: 38 А (G-тип) / 45 А (P-тип). Питающее напряжение 3Ф 380В (-15%) ~ 440В (+10%). Степень защиты IP20. Габаритные размеры (ДхШхВ), мм: 200х208х340,6. Вес: 8,5 кг.

Выходной реактор 5% напряж. STV 3Ф 380В 37кВт

Преобразователь частоты серии SystemeVar, типа STV600 для насосных и вентиляторных применений. Номинальные характеристики (P-тип): Un = 3Ф 400В; Pn = 90 кВт; In = 180 А. Диапазон питающего напряжения: 3Ф 380В (-15%) ~ 440В (+10%). Номинальная мощность: 90 кВт (P-тип: 110% в течение 60с. Номинальный ток: 180 А (P-тип). Выходная частота: до 400 Гц. Встроенный ЭМС-фильтр (Класс С3, согл. EN 61800-3). Без встроенного DC-реактора. Без встроенного моторного дросселя. Панель оператора: съёмная выносная LED (опционально доступна: выносная LCD (SEOP-1205) панель оператора). Интерфейс расширения функциональности: 2 слота (SLOT1, SLOT2). Встроенный протокол связи: Modbus RTU (опционально доступны: PROFIBUS DP (SEOP-1301), PROFINET (SEOP-1302), CAN/CANopen (SEOP-1307). Кол-во входов/выходов: 6DI, 2AI, 1DO, 2AO, 1RO* (опционально доступны: плата расширения входов/выходов: SEOP-1628 (+ 4DI, 1AI, 1DO, 2RO), плата расширения релейных входов/выходов SEOP-1630 (+2DI, 6RO). Примечание “1RO*” – 2RO только для STV600, произведённых после 15 марта 2023 года (они имеют круглую дополнительную маркировку на упаковке “QCPASS”). Поддерживает ПО для ввода в эксплуатацию и диагностики (SystemeVAR Studio). Степень защиты IP20. Скалярное и векторное (без датчика обратной связи) управление. Функции для насосных и вентиляторных применений. Пожарный режим. Монтаж: настенный, фланцевый. Тип монтажа: встраиваемый (подразумевается установка в оболочку (шкаф управления). Конформное покрытие печатных плат (Класс 3С3, согл. EN 60721-3-3). Температура окружающей среды: от -10°C до +50°C (до +40°C без ухудшения номинальных характеристик). Габаритные размеры (ШхВхГ), мм: 282х560х263,7. Вес: 18 кг.
