Модули расширения ПКП

Адресный модуль расширения для подключения специальных извещателей IDENTLOC. Модуль совместим с адресными шинами BUS-1 или BUS-2. Поддерживается как старыми ППКП серии MB Classic, так и новыми ППКП серии MB-Secure. Возможна работа в неадресном режиме с ППКП любого производителя. Подключение до 4-х специальных извещателей IDENTLOC, дополнительный вход для подключения 1 неадресного охранного извещателя, накладной монтаж, 1 LED-индикатор состояния модуля. Питание от внешнего источника. Диапазон рабочих напряжений: 10...15VDC. Диапазон рабочих температур: -25…+70°С, IP40. Габаритные размеры: 118х118х31 мм. Извещатели IDENTLOC приобретаются отдельно!

Адресный дверной модуль IK3 для шины BUS-2. Обеспечивает постановку/снятие охраны одного раздела и выполняет функционал СКД для одной точки прохода в системе охранной сигнализации на базе ППКП MB-Secure или MB Classic. Подключение до 4-х считывателей по шине RS-485, блокирующего элемента, дверного замка, контакта положения ригеля замка, СМК двери, ДРС, кнопки выхода. Диапазон напряжения питания: 9...15 VDC. Габаритные размеры: 75х142х32 мм. Диапазон рабочих температур: -25...+55 °С.

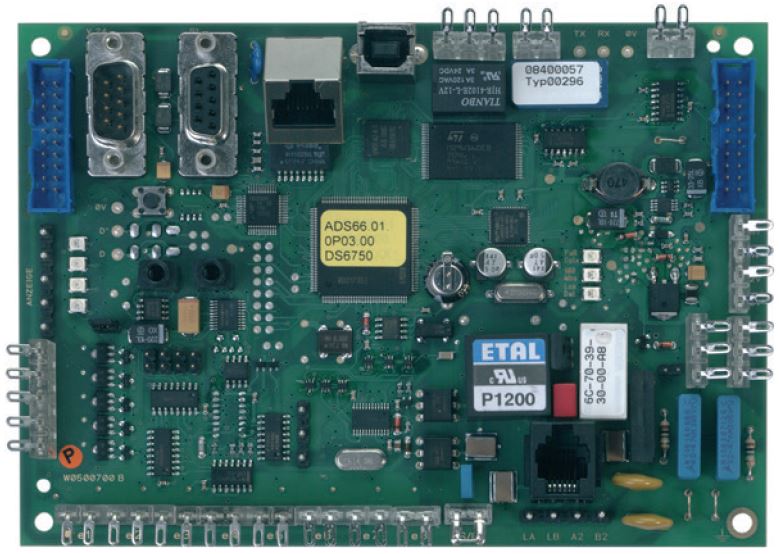

Коммуникатор DS6750 для передачи тревожных сообщений по каналам связи PSTN/IP и связи с ПО Winmag Plus. Может работать как самостоятельное устройство, так и в составе ППКП серий MB-Classic и MB-Secure. Поддержка шин BUS-2 и I-BUS. Поддержка протоколов Telim, Contact ID. 8 тревожных входов (возможно расширить до 80), 2 выхода ОК. Питание от внешнего источника. Диапазон рабочих напряжений: 10,5...15VDC. Диапазон рабочих температур: -10…+50°С. Габаритные размеры: 158х112 мм. Корпус приобретается отдельно!

Модуль расширения на 4 шины BUS-2 (RS-485) для ППКП серии MB-Secure. Подключается к MB-Secure по шине IB2-BUS. На каждую из четырех имеющихся шин BUS-2 можно подключить до 64 адресных устройств. 4 неадресных шлейфа с функцией сброса, RS-232. Модуль может быть установлен как внутри ППКП, так и на расстоянии до 2000 м от ППКП в отдельном корпусе (ZG20, ZG3.1, ZG4). Поддерживается ППКП серии MB-Secure. Питание от внешнего источника. Диапазон рабочих напряжений: 10...15VDC. Диапазон рабочих температур: -10…+45°С. Габаритные размеры: 158х112 мм. Корпус в комплект поставки не входит и приобретается отдельно!

Модуль расширения для управления устройствами оповещения. 2 входа для подключения тамперных контактов оповещателей, 4 выхода для управления оповещателями, тамперный контакт вскрытия корпуса и отрыва от стены. Поддерживаются оповещатели 048700.17, 048720.17, 160455.10, 160456.10. Модуль совместим с адресными шинами IB2-BUS или BUS-2 и может быть установлен как внутри ППКП, так и непосредственно в месте установки оповещателей. Поддерживается ППКП серии MB-Secure. Накладной монтаж. Питание от внешнего источника. Диапазон рабочих напряжений: 10,5...15VDC. Диапазон рабочих температур: -10…+45°С, IP30. Габаритные размеры: 161х151х39 мм.

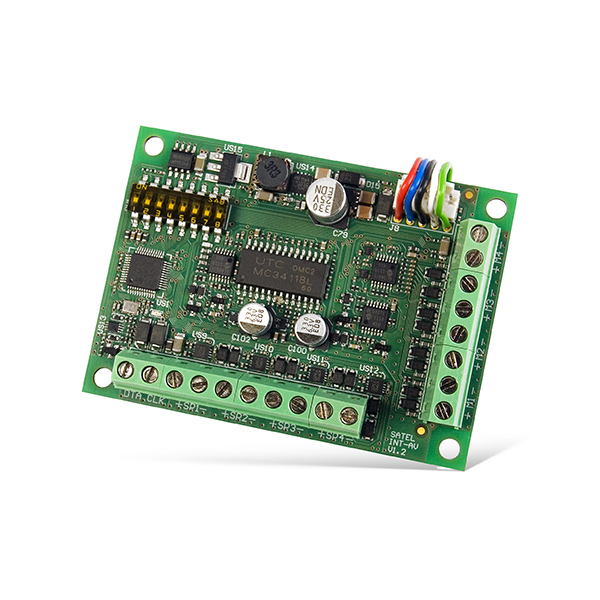

Система аудио верификации с функциями голосовой связи (поставляется в комплекте с одним терминалом INT-AVT). Предназначена для работы с ПКП Integra/Integra Plus.К одной Integra можно подглючить один INT-AV с 4 терминалами INT-AVT. К модулю INT-AV можно подключить максимально 4 терминала INT-AVT. Состав комплекта: 1. Модуль акустической верификации тревоги INT-AV - 1 шт.: аудио верификация тревоги для устранения ложных тревог; локальное громкое воспроизведение сообщений ПЦН, двухсторонняя передача аудио сигналов между терминалами и телефонной линией; поддержка до 4-х терминалов, работающих в режиме half-duplex; функция обнаружения саботажа микрофона. 2. Терминал акустической верификации тревоги INT-AVT - 1 шт.: двухсторонняя передача аудио сигналов между терминалами и телефонной линией; кнопка включения двухстороннего режима связи. Размеры платы электроники INT-AV (мм): 57х80, габаритные размеры корпуса INT-AVT (мм): 35х127х22. Диапазон рабочих температур -10 °C...+55 °C

Плата расширения дополнительной шины RS-485 для контрольной панели ATS4500A. Поставляется без корпуса, питание от панели или АМР. Диапазон рабочих температур: -100…+55°С. Габаритные размеры: 80х55 мм.

Модуль адресного шлейфа LSN для охранной панели MAP-5000. Возможность подключения 1 кольцевого или 2 радиальных шлейфов. Поддержка до 127 адресных устройств LSN на шлейфе. Максимальный ток нагрузки шлейфа: 300 мА. 2 контролируемых дополнительных выхода питания AUX по 500 мА с независимой защитой от перегрузки по току. Диапазон напряжения питания: 16...29 VDC. Диапазон рабочих температур: -10...55°С. Габаритные размеры: 158,8х82,6х63,5 мм

Терминал акустической верификации тревоги INT-AVT: двухсторонняя передача аудио сигналов между терминалами и телефонной линией; кнопка включения двухстороннего режима связи. К модулю INT-AV можно подключить максимально 4 терминала INT-AVT. Габаритные размеры корпуса INT-AVT (мм): 35х127х22. Диапазон рабочих температур -10 °C...+55 °C

Дверной контроллер СКД для шины BUS-2. Обеспечивает функционал СКД для одной точки прохода в системе охранной сигнализации на базе ППКП MB-Secure или MB Classic. Подключение до 2-х считывателей по шине RS-485, блокирующего элемента, дверного замка, контакта положения ригеля замка, СМК двери, ДРС, кнопки выхода. Диапазон напряжения питания: 9...15 VDC. Габаритные размеры: 118х118х31 мм. Диапазон рабочих температур: -5...+55 °С.

GSM/GPRS/3G модуль RFW-3000 для коммуникаторов DS67x0 в металлическом корпусе ZG2. Используется для резервирования каналов связи ППКП с ПЦН. Совместима с mini-SIM картами. Поддерживает AES-шифрование. Предусмотрено место для блока питания 010686.01 или 013950 и коммуникатора DS67x0. Диапазон рабочих напряжений: 10,5...15VDC. Диапазон рабочих температур: -10…+55°С. Габаритные размеры: 350х300х152 мм. Антенна для внутреннего использования в комплекте поставки. Коммуникатор и блок питания поставляются отдельно!

Модуль разветвления CAN шины BDB на два независимых изолированных шлейфа для охранной панели MAP-5000. До 8-ми модулей на панель (до 16-ти независимых изолированных шлейфов). Каждый шлейф может быть длиной до 500 м. Диапазон рабочих напряжений 16...29 В, макс ток 900 мА. Диапазон рабочих температур: -10...55°С. Габаритные размеры: 159х83х64 мм

Преобразователь/конвертер интерфейса RS-232/485 для интеграции с системами других производителей по открытому протоколу, подключается к шине клавиатур ПКП INTEGRA, INTEGRA Plus. Модуль позволяет осуществить программную интеграцию систем INTEGRA и INTEGRA Plus, в т.ч. и INTEGRA 256 Plus. Используя его возможности, ПКП удаленно управляются с помощью ПО сторонних производителей. Интерфейс RS-232/485 прилагается к шине клавиатур, связь с программой GUARDX, поддержка мониторинга через порт RS-232, открытый протокол для интеграции с другими системами (требует реализации протокола RS-232 сторонней системы). Напряжение питания 12 V DC, потребление тока в режиме ожидания 35 мА, максимальный ток 40 мА, размеры платы электроники (мм): 57x80. Диапазон рабочих температур -10 °C...+55 °C

Беспроводной компактный модуль расширения проводных зон и выходов 868 МГц.  Подключение проводных устройств к системе ABAX 2 или ABAX. Работа с: контроллерами системы ABAX 2 (ACU-220 и ACU-280), а также ретранслятором ARU-200; контроллерами системы ABAX (ACU-120 и ACU-270), прибором INTEGRA 128-WRL, а также ретранслятором ARU-100. Дальность радиосвязи на открытом пространстве: в ABAX 2: до 2000 м (с ACU-220) / до 1400 м (с ACU-280); в ABAX: до 500 м. 4 программируемые зоны, поддержка проводных извещателей и шлейфов NO, NC,  EOL, 2EOL/NO и 2EOL/NC; 4 программируемых выхода типа OC, удаленная настройка и обновление микропрограммы, компактные размеры, питание: 4-24 В DC.  Габаритные размеры (мм): 21x41x13. Диапазон рабочих температур -10 °C...+55 °C

Контроллер беспроводной системы ABAX, совместимость с ПКП INTEGRA и VERSA. Позволяет расширить систему охранной сигнализации беспроводными устройствами и обеспечивает двухстороннюю связь с подтверждением приема всех сигналов. Устройство позволяет управлять системой, благодаря поддержке беспроводных клавиатур и брелоков удаленного управления системы АВАХ. Двухсторонняя шифруемая радиосвязь, частота 868,0-868,2 МГц, дальность действия до 500 м (в прямой видимости), поддержка до 48 беспроводных устройств, поддержка до 248 брелоков APT-100 (количество поддерживаемых брелоков зависит от ПКП), настройка контроллера с помощью клавиатуры или  ПО DLOADX, обновление микропрраммы без необходимости демонтажа устройства, компактный корпус 26x112x29 мм. Напряжение питания 12 В DC ±15%, потребление тока в режиме готовности 47 мA, максимальное потребление тока 75 мA, тамперный контакт, реагирующий на вскрытие корпуса и отрыв от монтажной поверхности. Диапазон рабочих температур -10 °C...+55 °C. Снят с производства - на замену ACU-220, ACU-280.

Модуль  расширения адресных зон предназначен для подключения адресных извещателей для ПКП серии: INTEGRA и INTEGRA Plus. Устройство заменяет модуль CA-64 ADR. Специально предназначена шина адресных извещателей, возможность расширения системы максимально на 48 адресных зон, возможность подключения к шине RS-485 (обновление микропрограммы через шину). Возможность работы с блоком питания APS-412. Максимальный ток выхода POW 2,5 A / 12 В DC, напряжение питания 12 В DC, максимальный ток выхода +12 V 2,5 A / 12 В DC , потребление тока в режиме готовности 30 мА, габаритные размеры (мм): 80x57. Диапазон рабочих температур -10 °C...+55 °C

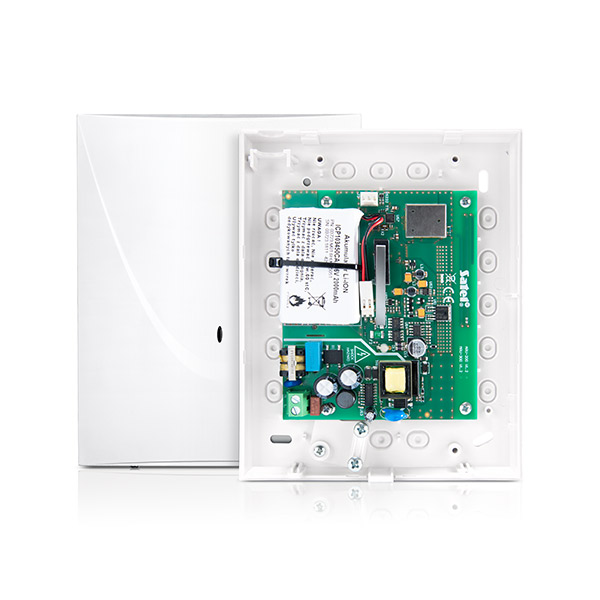

Ретранслятор радиосигнала 433 МГц.  Совместим с: ПКП PERFECTA (модели WRL), контроллером VERSA-MCU, контроллером MTX-300, охранным модулем MICRA (версия микропрограммы 2.02 или выше). Дальность действия (в прямой видимости) для PERFECTA до 500. Дальность действия (в прямой видимости) для MICRA / VERSA-MCU / MTX-300 до 450. Работа с устройствами беспроводной системы MICRA: извещатели MFD-300, MGD-300, MMD-300, MMD-302, MPD-300, MPD-310, MPD-310 Pet, MSD-300, MSD-350; брелки MPT-350, беспроводные клавиатуры MKP-300. Шифрованная радиосвязь 433 МГц, светодиод для индикации состояния ретранслятора, тамперная защита от вскрытия корпуса, питание от напряжения 230 В AC, встроенный импульсный блок питания, защита от короткого замыкания входа питания, аккумуляторная батарея в качестве резервного источника питания, система зарядки аккумулятора, контроль состояния аккумулятора и отключение разряженного аккумулятора. Габаритные размеры платы электроники 87x104 мм. Габаритные размеры корпуса (мм): 126x158x32. Диапазон рабочих температур -10 °C...+55 °C

GSM/GPRS/3G модуль RFW-4000 для коммуникаторов DS67x0. Используется для резервирования каналов связи ППКП с ПЦН. Устанавливается непосредственно в коммуникатор и не требует дополнительного корпуса. Совместима с mini-SIM картами. Поддерживает AES-шифрование. Антенна для внутреннего использования в комплекте поставки. Диапазон рабочих напряжений: 10,5...15VDC. Диапазон рабочих температур: -10…+50°С. Габаритные размеры: 65х110х30 мм.

Беспроводной модуль расширения проводных зон и выходов 868 МГц. Подключение проводных устройств к системе ABAX 2 или ABAX. Работа с: контроллерами системы ABAX 2 (ACU-220 и ACU-280), а также ретранслятором ARU-200; контроллерами системы ABAX (ACU-120 и ACU-270), прибором INTEGRA 128-WRL, а также ретранслятором ARU-100. Дальность радиосвязи на открытом пространстве: в ABAX 2: до 2000 м (с ACU-220) / до 1600 м (с ACU-280); в ABAX: до 500 м. 4 программируемые зоны, поддержка проводных извещателей и шлейфов NO, NC, EOL, 2EOL/NO и 2EOL/NC. 4 программируемых релейных выхода, удаленная настройка и обновление микропрограммы, тамперная защита, питание: 12 В DC, совместимость с БП: APS-412, APS-612. Габаритные размеры (мм): 126x158x32. Диапазон рабочих температур -10 °C...+55 °C

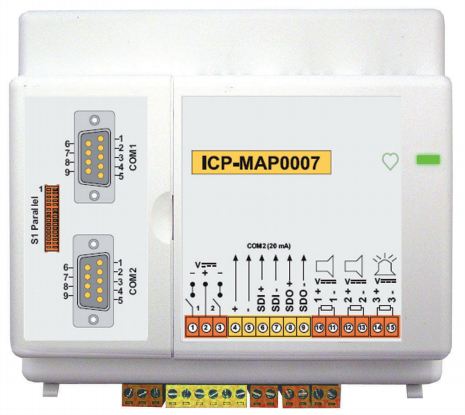

Модуль DE подключения коммуникатора и принтера для охранной панели MAP-5000. 3 программируемых выхода с контролем линии для подключения устройств оповещения, 2 программируемых выхода типа "открытый коллектор" без контроля линии, 2  порта RS-232 для подключения принтера DR2020T и коммуникатора. Диапазон напряжения питания: 16...29 VDC. Диапазон рабочих температур: -10...55°С. Габаритные размеры: 146х159х76 мм
