Модули расширения для ПКП

Плата расширения на два кольцевых шлейфа для ППКП серии 2X-A. Также на плате имеется 4 контролируемых свободно программируемых выхода 24VDC/700 мА. Габаритные размеры: 127х55х152 мм. Диапазон рабочих температур: -8...+42°С.

Модуль интеграции сети VESDAnet аспирационных извещателей Xtralis в сеть NOTIFIRE-NET и в адресный шлейф SLC. Используется для передачи всех типов событий из аспирационной системы VESDA в ППКП Notifier. Для интеграции в сеть NOTIFIRE-NET должен быть установлен интерфейс VESDA-HLI-GW, для интеграции в адресный шлейф SLC должен быть установлен интерфейс SLC-IM. Диапазон рабочих температур 0...+49 °С. Сетевая карта и интерфейс VESDA-HLI-GW и SLC-IM приобретаются отдельно.

Комбинированная сетевая карта NOTIFIRE-NET высокоскоростная, подключение по медной витой паре и многомодовой оптике, гальваническая развязка портов, скорость передачи данных 100 Мбит, поддержка многомодового оптоволокна 62,5/125 µм и 50/125 µм, тип оптического разъема LC, длина одного сегмента сети до 914,4 м. Диапазон рабочих температур 0...+49 °С.

Коммуникационная интерфейсная карта для подключения сети NOTIFIRE-NET в сеть Ethernet по протоколу BACnet IP. Подключается ко всем типам сетевых карт xx-NCM-xx. Используется для передачи различных состояний устройств системы пожарной сигнализации Notifier в любую SACADA-систему верхнего уровня. Диапазон рабочих температур 0...+49 °С. Сетевая карта приобретается отдельно.

Дополнительный модуль индикации и управления на 48 многоцветных LED-индикатора и 48 кнопок управления. Каждый светодиод и кнопка являются свободно программируемыми. Модуль может устанавливаться как в корпусе ППКП, так и в отдельно стоящих корпусах. Подключается только как модуль расширения к основному модулю ACM-48A. К основному модулю можно подключить 1 модуль расширения AEM-48A. Диапазон рабочих температур 0...+49 °С. Габаритные размеры: 213х111 мм.

Основной модуль индикации и управления на 24 многоцветных LED-индикатора и 24 кнопки управления. Каждый светодиод и кнопка являются свободно программируемыми. Модуль может устанавливаться как в корпусе ППКП, так и в отдельно стоящих корпусах. К основному модулю можно подключить до трех модулей расширения AEM-24AT. К одному ППКП может быть подключено до 32 основных модулей ACM-24AT. Диапазон рабочих температур 0...+49 °С. Габаритные размеры: 213х111 мм.

Повторитель CAN-шины. Применяется для увеличения расстояния между ППКП и для увеличения кол-ва ППКП в сети. Максимальное расстояние между абонентами CAN-шины до 3000м. После каждого повторителя может быть до 112 ППКП. Диапазон рабочих напряжений 18...28 VDC. Диапазон рабочих температур 0...+40 °С. Габаритные размеры: 85х142х34 мм. Степень защиты IP30

Преобразователь из CAN в оптоволокно. Применяется для увеличения расстояния между ППКП в сети. Защита линии CAN от скачков напряжения и электромагнитных помех. Максимальное расстояние между соседними сетевыми узлами до 25 км. Применяемое оптоволокно: одномод, 1310нм, разъемы типа ST. Диапазон рабочих напряжений 19...28 VDC. Диапазон рабочих температур 0...+40 °С. Габаритные размеры: 85х142х34 мм. Степень защиты IP30

Разветвитель CAN-шины, 8 портов. Применяется для объединения ППКП в сеть с топологией типа "звезда". Максимальное расстояние между абонентами CAN-шины до 3000м. Диапазон рабочих напряжений 18...28 VDC. Диапазон рабочих температур 0...+40 °С.

Разветвитель CAN-шины, 4 порта. Применяется для объединения ППКП в сеть с топологией типа "звезда". Максимальное расстояние между абонентами CAN-шины до 3000м. Диапазон рабочих напряжений 18...28 VDC. Диапазон рабочих температур 0...+40 °С.

Модуль трехцветной индикации и управления на 40 зон для ППКП GST-IFP4-RU. Содержит 40 многоцветных свободно программируемых индикаторов (красный, желтый, зеленый) и 40 кнопок управления. До 8 модулей индикации на панель. В комплекте бумажные вставки для изготовления пользовательских названий зон.

Аппаратный USB-ключ активации лицензии передачи данных в сторонние системы по протоколу BACnet. USB-ключ устанавливается в один из ППКП в сети, который является шлюзом для связи со сторонней системой.

Сетевая карта для объединения в сеть ППКП GST-IFP4-RU по одномодовому оптоволокну, топология кольцо. Имеет 2 разъема типа LC. Максимальная скорость передачи 115 200 bps, максимальная длина линии связи между сетевыми узлами 20 000м, до 250 ППКП в сети. Диапазон рабочих температур 0...+49 °С.

Плата на 2 кольцевых шлейфа для ППКП GST-IFP4-RU. До 242 адресных устройств на каждый шлейф. Диапазон рабочих температур 0...+49 °С.

Плата резервного процессора для ППКП GST-IFP4-RU. Диапазон рабочих температур 0...+49 °С.

Коммуникационная плата для подключения локальных повторителей GST852RP-RU к ППКП GST-IFP8-RU по интерфейсу RS-485. До 64-х повторителей. Максимальная скорость передачи 4800bps, максимальная длина линии RS-485 не должна превышать 1200м. Диапазон рабочих температур 0...+40 °С.

Сетевая карта для объединения в сеть ППКП GST200N-RU по интерфейсу CAN, топология кольцо. Максимальная скорость передачи 10 000 bps, максимальная длина линии связи между соседними ППКП 3000м, до 100 ППКП в сети. Диапазон рабочих температур 0...+40 °С.

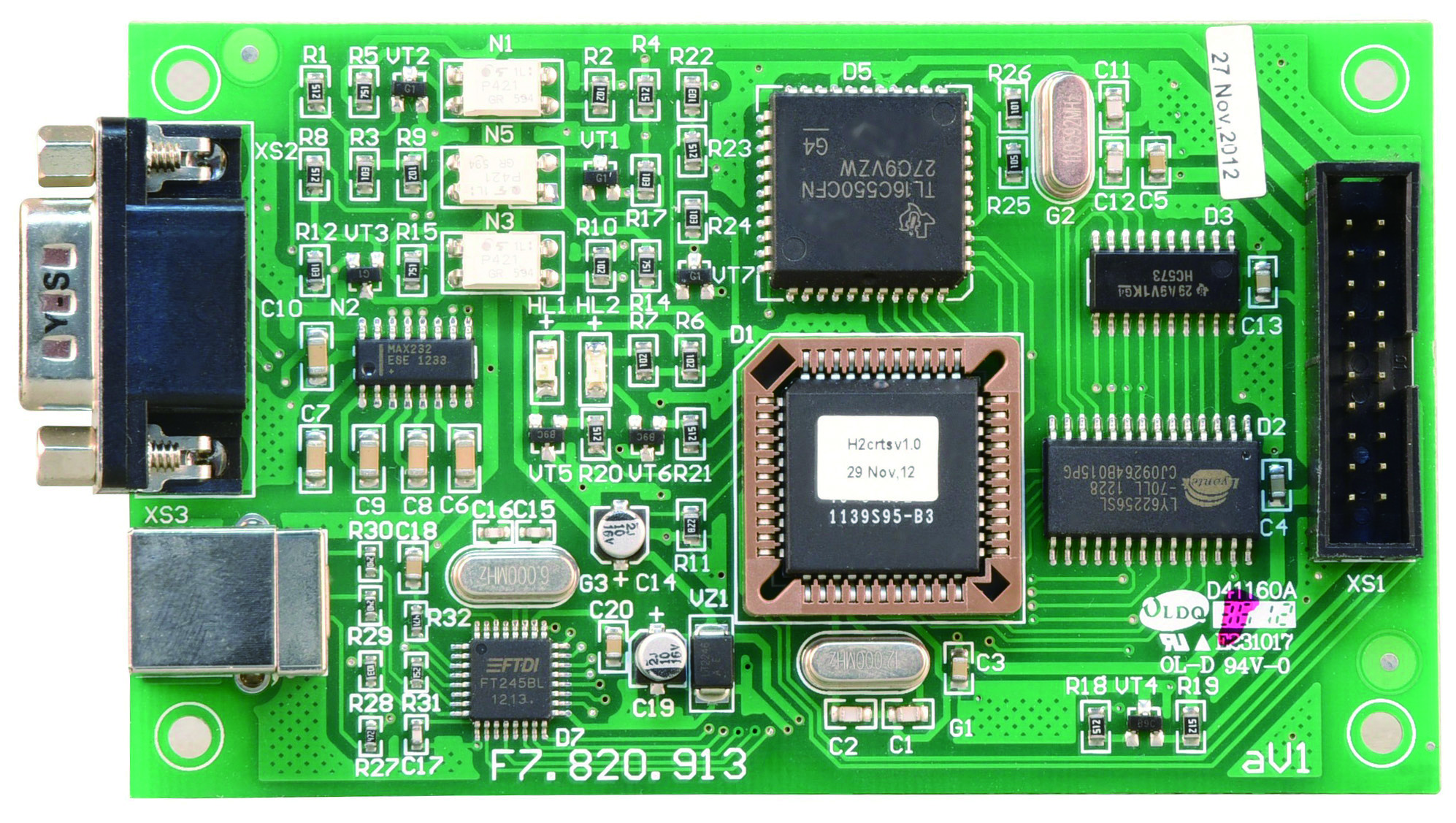

Коммуникационная плата для подключения к ППКП GST200N-RU по интерфейсам RS-232 или USB. Плата используется для подключения ПК с предустановленными ПО GST-GMC-RU и/или GST Def. Максимальная скорость передачи 2400bps, максимальная длина кабеля 15м (RS-232) / 5м (USB). Диапазон рабочих температур 0...+40 °С.

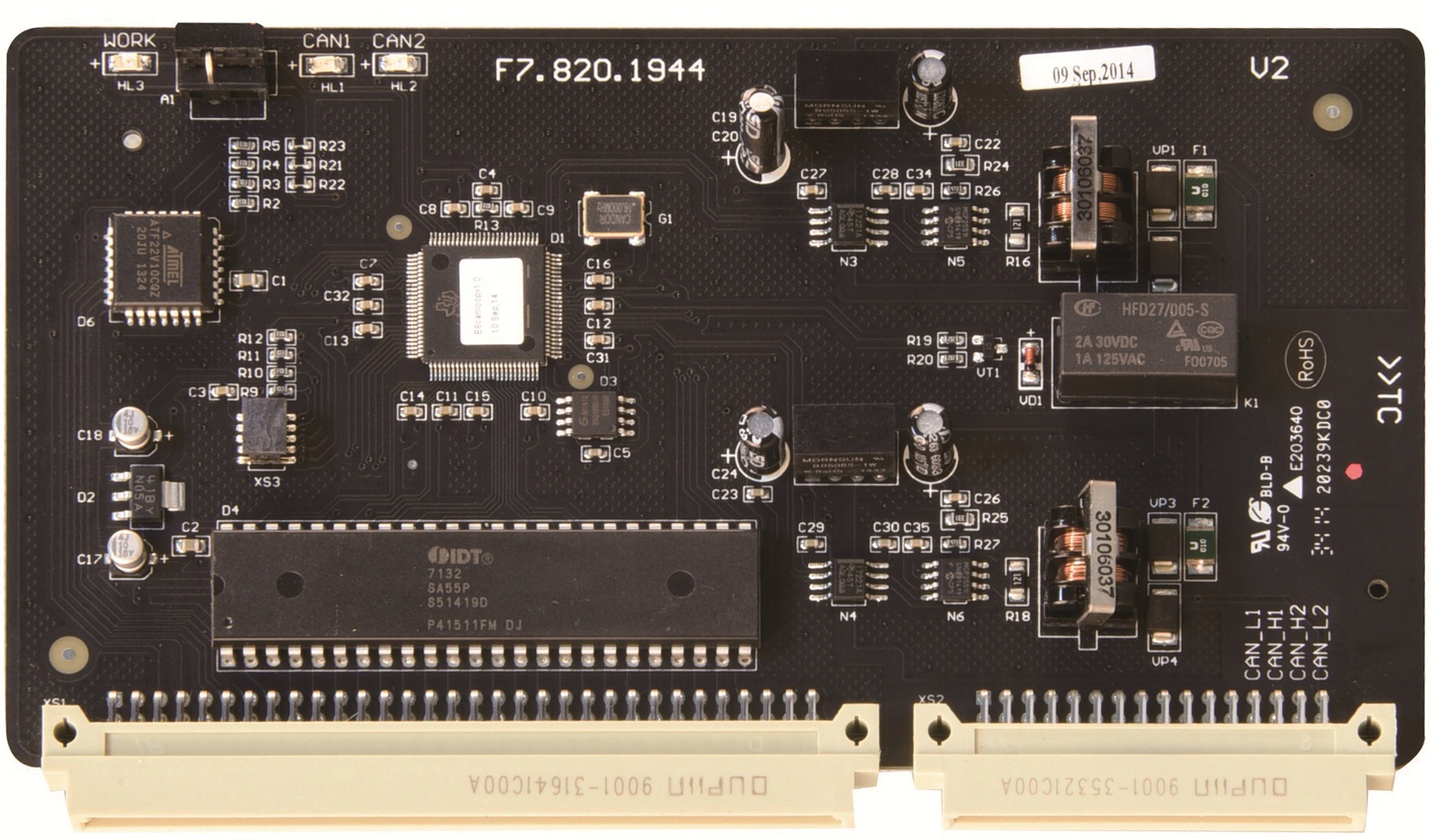

Сетевая карта для объединения в сеть ППКП GST-IFP8-RU по интерфейсу CAN, топология кольцо. Максимальная скорость передачи 10 000 bps, максимальная длина линии связи 3000м, до 99 ППКП в сети. Диапазон рабочих температур 0...+40 °С.

Сетевая карта для объединения в сеть ППКП GST-IFP8-RU по интерфейсу CAN, топология шина. Гальваническая развязка, максимальная скорость передачи 10 000 bps, максимальная длина линии связи 3000м, до 240 ППКП в сети. Диапазон рабочих температур 0...+40 °С.
