Программируемый модуль Lenel LNL-1100 на 16 входов для подключения охранных датчиков сигнализации к системе контроля доступа OnGuard

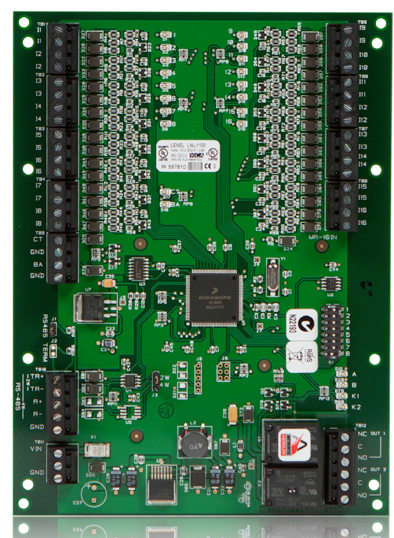

Модуль входов LNL-1100 компании Lenel Systems осуществляет мониторинг датчиков охранной сигнализации в составе системы контроля доступа или интегрированной системы безопасности на платформе OnGuard. Этот модуль имеет 16 программируемых входов, 2 тревожных входа, 2 релейных выхода и управляется любой моделью контроллера Lenel через порт RS-485. Для подключения к LNL-1100 охранных датчиков различных производителей можно использовать как «нормально замкнутые», так и «нормально разомкнутые» датчики, а также контролируемые и неконтролируемые шлейфы. При этом каждый вход модуля входов может быть запрограммирован с использованием ПО Lenel Fire&Intrusion. Электропитание модуля осуществляется от источника постоянного или переменного тока с напряжением 12 В.

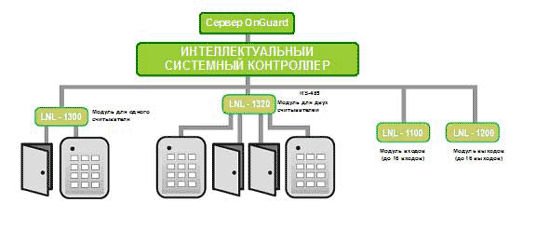

Для связи модуля входов с контроллером СКУД используется порт модуля RS-485 (порт 1), через который LNL-1100 соединяется экранированной двух- или четырехпроводной витой парой и может передавать информацию со скоростью от 2400 до 38 400 байт/с. При этом длина кабеля не должна превышать 1 219 м (сопротивление не более 100 Ом), а ответвления от шины к считывателям и другим устройствам не должны превышать 3м. Соединение через RS-485 является полудуплексным, т.е. в каждый момент времени модуль входов может либо передавать, либо принимать информацию.

Конфигурирование и мониторинг LNL-1100 по сети
Каждый модуль входов оснащен 16 программируемыми входами, через которые к LNL-1100 можно подключить шлейфы с датчиками охранной сигнализации. Чтобы подключить к модулю датчики, необходимо использовать провода типа «витая пара». При этом любой из 16 входов LNL-1100 может быть сконфигурирован при помощи ПО Lenel Fire&Intrusion, которое также осуществляет мониторинг как нормально замкнутых, так и нормально разомкнутых датчиков. При необходимости, входы модуля могут быть настроены как «управляемые» или «неуправляемые», а каждый вход, сконфигурированный как «управляемый», должен быть терминирован двумя резисторами на 1 кОм.

Подключенные к входам LNL-1100 шлейфы с охранными датчиками постоянно сканируются аналогово-цифровым преобразователем модуля, а оцифрованный сигнал анализируется программным обеспечением Fire&Intrusion. Чтобы визуально оценить работоспособность LNL-1100, модуль входов оснащен сервисными светодиодами А и В. При нормальном функционировании модуля мигает светодиод А, а светодиод В загорается, когда на модуль входов поступает управляющий сигнал с контроллера.

Защита модуля входов от несанкционированного вскрытия корпуса
LNL-1100 оснащен двумя тревожными входами, к которым можно подключить датчик вскрытия корпуса модуля и датчика падения напряжения электропитания, а их состояние будет контролироваться Fire&Intrusion и контроллером СКУД. При этом используемые датчики должны иметь нормально замкнутые контакты. Для соединения тревожных входов модуля с датчиками используются контактные терминалы и витая пара. Если при установке модуля входов датчики вскрытия и питания не подключаются, то на тревожные входы LNL-1100 необходимо установить закорачивающие перемычки.

Управление исполнительными устройствами через релейные выходы
Помимо тревожных входов модуль имеет два С-образных релейных выхода с сухими контактами типа «нормально замкнутые» или «нормально разомкнутые», а каждое реле может отрабатывать три команды ПО Lenel: «Включить», «Выключить» и «Импульс». К этим выходам модуль позволяет подключать различные исполнительные устройства, работающие от источника постоянного или переменного тока. Для снижения влияния внешних импульсных помех и защиты реле модуля входов от электромагнитных излучений, необходимо параллельно нагрузке подключать регулируемый резистор при работе модуля с устройствами, питающимися от источника переменного тока, или диод, при питании устройства от источника постоянного тока.

Использование модуля входов для управления лифтами
LNL-1100 может не только подключать охранные датчики к СКУД, но и осуществлять управление лифтами для контроля и ограничения доступа на различные этажи здания. Для этого необходимо настроить и сконфигурировать ПО, управляющее работой модуля входов, указав в разделе «Elevator Hardware» программы системного администрирования тип считывателя, имя, порт, адрес и т.д. Это программное обеспечение Lenel позволяет контролировать перемещение персонала на лифтах в зданиях до 64 этажей.

Два варианта электропитания LNL-1100
Программируемый модуль входов может получать электропитание от источника переменного или постоянного тока с напряжением 12 В. Для подключения LNL-1100 к источнику переменного тока необходимо использовать три провода: силовой, нейтральный и заземляющий. Если модуль входов должен работать от источника постоянного тока, следует строго соблюдать полярность подключения проводов. В обоих случаях, для корректной обработки сигналов с датчиков, модуль входов будет потреблять ток около 350 мА и должен располагаться как можно ближе к источнику питания.

Порядок подключения к модулю LNL-1100 устройств СКУД
При подключении проводов к модулю охранных датчиков рекомендуется придерживаться следующей последовательности операций:

1. Подсоединить к тревожным входам модуля датчики вскрытия и сбоя питания.
2. Соединить модуль входов с датчиками охранной сигнализации.
3. Подключить модуль к сети управляющего контролера.
4. Подключить к релейным выходам LNL-1100 исполнительные устройства.
5. Соединить модуль входов с 12 В источником питания.
