EMSOK UIC-01 – преобразователь интерфейсов Ethernet с виртуальным пультом для удаленного управления СОУЭ

Программно-аппаратный комплекс UIC-01 российской компании «ЭМСОК» предназначен для управления практически неограниченным количеством стоек систем оповещения (СОУЭ) через виртуальные пульты с одного рабочего места оператора. Преобразователь интерфейсов реализует подключение блока управления сигналами (БУС) к локальной вычислительной сети (ЛВС) Ethernet и позволяет выполнять оперативное оповещение, воспроизведение файлов автоинформатора, управление местным вещанием и связь с вызывными панелями удаленных СОУЭ через виртуальный пульт. С помощью преобразователя интерфейсов Ethernet, использующего протоколы RS-232/RS-485 и специализированное ПО, также можно конфигурировать и контролировать текущее состояние систем оповещения, расположенных на различных объектах.

Аппаратный модуль преобразователя UIC-01 марки EMSOK представляет собой микрокомпьютер с согласующими, интерфейсными, защитными и питающими схемами. UIC-01 смонтирован в одноюнитовом металлическом корпусе, устанавливается непосредственно в стойки СОУЭ и подключается напрямую к БУС. Специализированное ПО виртуального пульта, являющееся неотъемлемой частью комплексного решения, запускается на удаленном ПК оператора и позволяет управлять системами оповещения через Ethernet-сеть. Количество виртуальных пультов соответствует числу аппаратных модулей преобразователей интерфейсов Ethernet (можно «связать» максимум 32767 стоек и виртуальных пультов). При этом программа полнофункционально эмулирует функции физических пультов серий CPF/CPW.

Функциональные возможности
В целях организации работы виртуального пульта, преобразователь по протоколу TCP «пробрасывает» в локальную сеть Ethernet интерфейс RS-485. Для конфигурирования и просмотра состояния СОУЭ таким же образом осуществляется «проброс» интерфейса RS-232. При этом UIC-01 реализует оцифровку входящего звукового сигнала, его сжатие и передачу по протоколу UDP на заданный IP-адрес ПК с ПО виртуального пульта. Также он осуществляет прием сжатого звукового сигнала, его декодирование, перевод в аналоговую форму и передачу в БУС. Для включения/выключения трансляции звукового сигнала, чтения/записи конфигурации и отправки данных о состоянии преобразователя интерфейсов Ethernet в БУС поддерживается прослушивание команд, передаваемых по RS-485.

ПО виртуального пульта
Данное программное обеспечение предназначено для оперативного управления удаленными системами оповещения, подключенными к сети Ethernet. ПО работает в среде Win64, состоит из одного файла и не требует предварительной установки. Для связи с преобразователем интерфейсов Ethernet UIC-01 необходимо, чтобы ПК, на котором запускается эта программа, поддерживал сетевой стандарт IPv4. Пользовательский интерфейс ПО представляет собой главное окно, содержащее общие кнопки управления и ведомые окна, независимые друг от друга. Каждое из ведомых окон является виртуальным пультом, связанным со своей СОУЭ. Свободная навигация осуществляется с помощью клавиатуры и манипулятора типа «мышь».

Принцип работы виртуальных пультов
При запуске ПО, входящего в комплекс преобразователя интерфейсов Ethernet, открывается пустое окно, в котором пользователь может добавлять виртуальные пульты для разных СОУЭ или загружать уже созданные конфигурации с заданными параметрами. Каждый виртуальный пульт работает в своем собственном окне, независимо от других пультов. Для любого из пультов можно индивидуально задать устройства ввода/вывода речи и сигнала вызова. При открытии окна того или иного виртуального пульта, ПО автоматически подключается к соответствующему преобразователю интерфейсов Ethernet по заданному IP-адресу/порту. Приоритеты для виртуальных пультов настраиваются так же, как и для физических. Перечень функций, эмулируемых программой, включает выбор линии оповещения, управление автоинформатором, местным вещанием и микрофонами, двустороннюю связь с зонами пожарного оповещения (вызывными панелями), индикацию общего состояния СОУЭ и др.

Конструкция преобразователя интерфейсов Ethernet

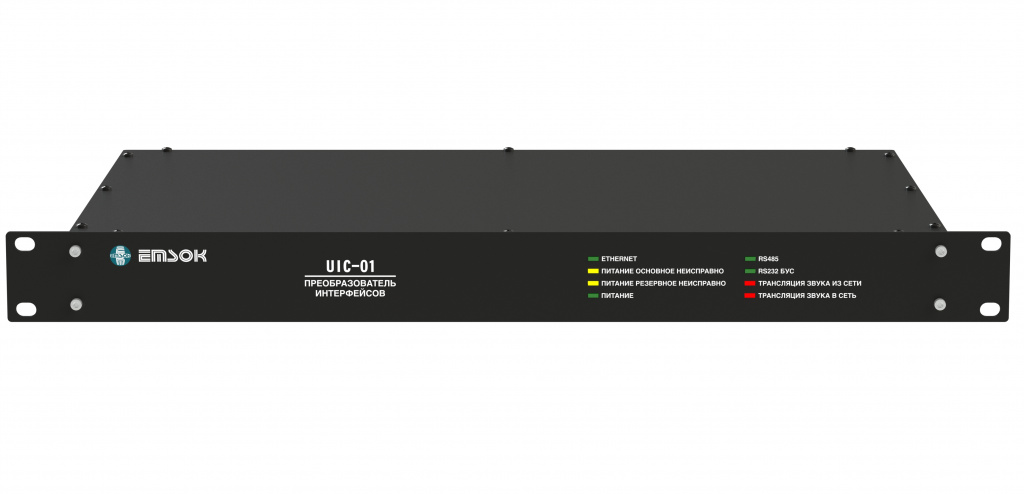

UIC-01 смонтирован в металлическом корпусе унифицированного варианта высотой 1U для размещения в той же 19-дюймовой стойке, что и БУС СОУЭ. Данный аппаратный модуль содержит цепи защиты от неправильного подключения к линии связи. На передней панели преобразователя расположены органы управления, а также индикаторы, позволяющие контролировать текущие статусы подключения к сети Ethernet, основного/резервного питания, интерфейсов RS-232/RS-485 и трансляции звука. Высоконадежные аппаратные модули не требуют обслуживания, стабильно работают в нормальных климатических условиях при внешних температурах от 0 до +40 °С и обеспечены 2-летней гарантией производителя.

Сертификат соответствия продукции марки EMSOK требованиям Технического регламента евразийского экономического союза (скачать)

Для получения дополнительной информации на преобразователи интерфейсов Ethernet UIC-01 и другие устройства для систем оповещения и управления эвакуацией марки EMSOK, обращайтесь в офисы компании «АРМО-Системы», являющейся официальным российским дистрибьютором продуктов компании «ЭМСОК».
