BACnet-контроллер Systeme Electric HD1407S с 3 интерфейсами RS-485 и системой программирования SystemeHD Works

Свободно программируемые модульные контроллеры линейки SystemeHD российской компании «Систэм Электрик» (Systeme Electric) предназначены для автоматизации инженерных систем зданий. Модель HD1407S имеет 3 порта RS-485, Ethernet-интерфейс и 21 вход/выход для периферийных устройств (комбинированных датчиков, комнатных термостатов, панелей ЧМИ, преобразователей частот и т.д.). Контроллер поддерживает передачу данных по современному протоколу BACnet, а создавать необходимые алгоритмы для различных конфигураций установок позволяет система программирования контроллеров SystemeHD Works – простое и удобное ПО, находящееся в свободном доступе. Модульное устройство HD1407S, как и другое оборудование этой серии, оптимизировано для работы в составе системы BMS (Building Management System) под управлением отечественного ПО Systeme Platform и открыто для интеграции по протоколам BACnet и Modbus.

Оборудование серии SystemeHD рассчитано на использование в зданиях для автоматизации инженерной инфраструктуры, в частности, тепловых пунктов, приточно-вытяжной вентиляции, системы кондиционирования воздуха (ОВКВ). Все контроллеры SystemeHD используют протоколы BACnet и Modbus, поддерживают скоростное соединение с системой диспетчеризации на базе Systeme Platform и имеют встроенные аналоговые и дискретные входы/выходы, число которых можно увеличить с помощью модулей расширения. Отличительной особенностью модели HD1407S является наличие 3 портов RS-485, что позволяет подсоединить к данному контроллеру до трех модулей расширения. Благодаря доступности эргономичной системы программирования контроллеров обеспечивается возможность создания гибких адаптивных решений для различных задач.

Порты RS-485
К трем шинам RS-485 контроллера HD1407S могут быть подсоединены модули расширения (доступно 5 вариантов - HM0004, HM0008, HM0800, HM0704 и HM1405) и/или датчики, исполнительные устройства (приводы), частотные регуляторы и другое оборудование с интерфейсом Modbus. Для каждой линии RS-485 следует применять специализированный кабель, а также устанавливать терминаторы с сопротивлением 120 Ом. Порты RS-485-2 на контроллерах и RS-485 на модулях расширения серии SystemeHD оснащены встроенным терминатором 120 Ом, который можно подключать или отключать нажатием кнопки EOL. Как и контроллеры, модули расширения данного семейства могут обслуживаться с помощью системы программирования SystemeHD Works, через которую осуществляется настройка их входов/выходов и обновление встроенного ПО.

Встроенные входы и выходы

• У программируемого контроллера HD1407S имеется 6 дискретных входов DI, предназначенных для подключения датчиков и других устройств с выходным сигналом в виде замыкающего/размыкающего контакта («сухой контакт») или выходом типа «открытый коллектор».
• 8 универсальных входов UI позволяют подключать к контроллеру датчики с различными типами выходных сигналов: пропорциональный сигнал напряжения 0–10 В пост. тока, пропорциональный сигнал тока 4–20 мА, терморезистор (NTC 10 кОм или NTC 20 кОм), термосопротивление (PT1000, LG Ni 1000), дискретный сигнал («сухой контакт» или «открытый коллектор»). Тип сигнала задается индивидуально для каждого универсального входа при программировании контроллера HD1407S с помощью Configuration Tool.
• 3 дискретных релейных выхода DO обеспечивают двухпозиционное управление (Вкл./Выкл.) исполнительными устройствами напряжением 220 В перем. тока или 24 В перем./пост. тока.
• 2 аналоговых выхода AO предназначены для управления исполнительными устройствами (приводами) по пропорциональному сигналу напряжения 0–10 В пост. тока или пропорциональному сигналу тока 4–20 мА. Режим работы для каждого аналогового выхода выбирается индивидуально в Configuration Tool.
• Через 2 выхода напряжения VO реализуется управление по пропорциональному сигналу напряжения 0–10 В пост. тока исполнительными устройствами (приводами) или по двухпозиционному управлению (Вкл./Выкл.) оборудованием небольшой мощности (например, сигнальными лампами или термоэлектрическими приводами).

Установка и бесплатная система программирования контроллеров

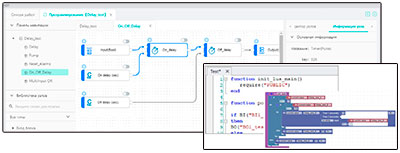

Модель HD1407S, аналогично всему оборудованию семейства SystemeHD, устанавливаются в шкаф автоматизации на монтажную панель или на DIN-рейку 35 мм. Для создания алгоритмов срабатывания, отладки параметров и редактирования расписания с помощью функциональных блоков FBD, скриптового языка LUA или упрощенного визуального редактора доступна бесплатная система программирования контроллеров SystemeHD Works. Данный инструмент не имеет ограничений по сроку использования, совместим с ОС MS Windows, поддерживает интернет-протокол IPv6 и позволяет осуществлять привязку внешних сигналов (переменных BACnet и регистров Modbus). ПО регулярно обновляется – для получения актуальной версии достаточно обратиться в службу технической поддержки Systeme Electric по электронной почте. Для максимально удобного обновления в интерфейсе системы программирования контроллеров предусмотрено специальное диалоговое окно.
