Компактный BACnet-контроллер Systeme Electric HD0904 для автоматизации зданий

Программируемые модульные контроллеры серии SystemeHD российской компании «Систэм Электрик» (Systeme Electric) предназначены для автоматизации инженерных систем зданий. Компактная модель HD0904 снабжена 1 портом Ethernet и 2 интерфейсами RS-485, а общее число входов/выходов для периферийных устройств (комнатных термостатов, комбинированных датчиков, панелей ЧМИ, преобразователей частот и т.д.) составляет 13. Этот контроллер поддерживает передачу данных по передовому протоколу BACnet, а свободное программирование позволяет конфигурировать алгоритмы для решения различных задач. Контроллеры HD0904, как и другое оборудование данной серии, оптимизированы для работы в составе системы BMS (Building Management System) под управлением ПО Systeme Platform и открыты для интеграции по протоколам BACnet и Modbus.

Контроллеры линейки SystemeHD рассчитаны на применение в гражданских зданиях для автоматизации инженерной инфраструктуры, в частности, тепловых пунктов, приточно-вытяжной вентиляции, системы кондиционирования воздуха (ОВКВ). При этом они полностью соответствуют отраслевым стандартам и требованиям к надежности работы и безопасности. Контроллеры имеют встроенные аналоговые и дискретные входы/выходы и поддерживают подключение модулей расширения для добавления дополнительных входов и выходов. За счет возможности свободного программирования контроллеры можно адаптировать под любую конкретную задачу. Наличие у модели HD0904 одного порта Ethernet и двух разъемов RS-485 с поддержкой BACnet MS/TP и Modbus RTU обеспечивает ее скоростное соединение с системой диспетчеризации на базе платформы Systeme Platform, а также позволяет подсоединять периферийное оборудование и интеграционные решения.

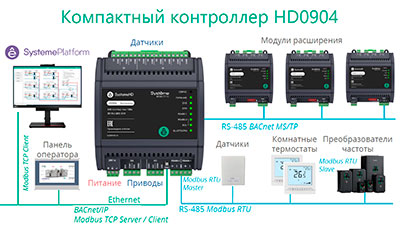

Порты RS-485
К 2 разъемам RS-485 контроллера HD0904 могут быть подсоединены модули расширения (HM0004, HM0008, HM0800, HM0704 и HM1405), датчики, исполнительные устройства (приводы), частотные регуляторы и другое оборудование с интерфейсом Modbus. Стоит отметить, что для линии RS-485 следует использовать специализированный кабель, а также устанавливать терминаторы с сопротивлением 120 Ом. Порты RS-485-2 на контроллерах и RS-485 на модулях расширения серии SystemeHD оснащены встроенным терминатором 120 Ом, который можно включать и выключать нажатием кнопки EOL.

Встроенные входы/выходы

• 3 дискретных входа DI, имеющиеся у контроллера HD0904, предназначены для подключения датчиков и других устройств с выходным сигналом в виде замыкающего/размыкающего контакта («сухой контакт») или выходом типа «открытый коллектор».
• 6 универсальных входов UI позволяют подключать к контроллеру датчики с различными типами выходных сигналов: пропорциональный сигнал напряжения 0–10 В пост. тока, пропорциональный сигнал тока 4–20 мА, терморезистор (NTC 10 кОм или NTC 20 кОм), термосопротивление (PT1000, LG Ni 1000), дискретный сигнал («сухой контакт» или «открытый коллектор»). Тип сигнала задается индивидуально для каждого универсального входа при программировании контроллера HD0904 с помощью Configuration Tool.
• 2 дискретных релейных выхода DO обеспечивают двухпозиционное управление (Вкл./Выкл.) исполнительными устройствами напряжением 220 В перем. тока или 24 В перем./пост. тока.
• Через 2 выхода напряжения VO реализуется управление по пропорциональному сигналу напряжения 0–10 В пост. тока исполнительными устройствами (приводами) или по двухпозиционному управлению (Вкл./Выкл.) оборудованием небольшой мощности (например, сигнальными лампами или термоэлектрическими приводами).

Установка и программирование
Контроллеры и модули расширения серии SystemeHD устанавливаются в шкаф автоматизации на монтажную панель или на DIN-рейку 35 мм. Для программирования контроллеров (графического или с помощью скриптового языка LUA) доступен бесплатный цифровой инструмент SystemeHD Works с неограниченным сроком использования. Данный инструмент совместим с ОС MS Windows и позволяет создавать программы, отлаживать параметры контроллеров, редактировать расписания, обновлять программную прошивку устройств, привязывать внешние сигналы (переменные BACnet и регистры Modbus) и настраивать входы/выходы на модулях расширения.

Для получения дополнительной информации о компактных модульных контроллерах HD0904, другом оборудовании и ПО Systeme Electric обращайтесь в центральный или региональные офисы компании «АРМО-Системы», являющейся официальным российским дистрибьютором продукции Systeme Electric.
