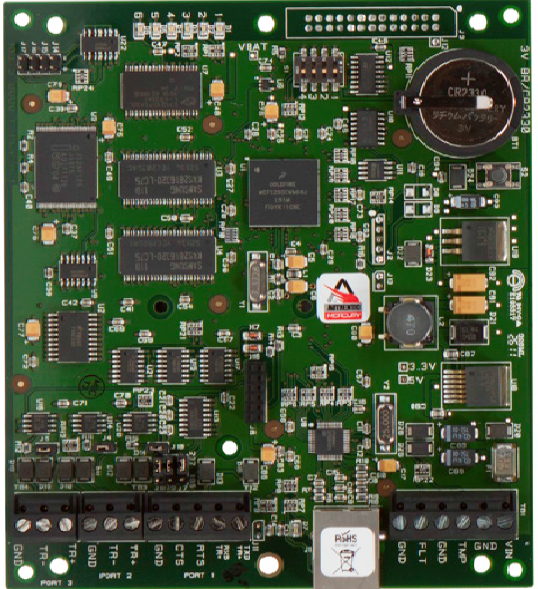

Интеллектуальный сетевой контроллер Lenel LNL-3300 с резервной линией связи с сервером СКД и памятью на 650 000 пользователей

Высокопроизводительный сетевой контроллер LNL-3300 компании Lenel Systems предназначен для обмена данными и управления устройствами системы контроля доступа OnGuard через модули входов/выходов и модули считывателей. В отличие от других контроллеров Lenel, LNL-3300 оснащен двумя портами для связи с сервером системы и обеспечивает наибольшую надежность работы СКД. Обмен данными с сервером сетевой контроллер может осуществлять по сети Ethernet (1 Мбит/с), через интерфейсы RS-485 и RS-232 или модем. Для связи с подчиненными устройствами контроллер использует два двухпроводных порта RS-485, через которые он может управлять работой до 32 устройств, включая модули считывателей и входов/выходов. LNL-3300 может хранить информацию о 650 000 владельцев карт доступа и 50 000 событий СКД во встроенной оперативной памяти на 15 МБ и продолжать работу в автономном режиме при отсутствии связи с сервером.

LNL-3300 имеет два двухпроводных порта RS-485 (порты 2 и 3), к каждому из которых можно подключить до 32 устройств СКД (системы контроля доступа), работой которых сетевой контроллер будет управлять в режиме реального времени. В целом, LNL-3300 может поддерживать работу до 64 устройств СКД, половина из которых может являться модулями считывателей (LNL-1300, LNL-1320), а остальные – модулями входов/выходов (LNL-1100, LNL-1200). В общей сложности, сетевой контроллер способен объединять и обслуживать до 64 считывателей карт доступа через модуль LNL-1320.

Взаимодействие с сервером СКД и организация резервной линии связи
Для связи LNL-3300 с сервером системы контроля доступа используются два порта контроллера – 0 и 1. Порт 0 представляет собой интерфейс стандарта 10/100Base-T и обеспечивает передачу данных по сети Ethernet со скоростью 1 Мбит/с, что в 8 раз быстрее, чем передача информации через обычный последовательный порт. Чтобы подключить сетевой контроллер непосредственно к компьютеру, можно использовать порт 1, который будет являться двухпроводным интерфейсом RS-232 или RS-485. Благодаря наличию двух портов, контроллер LNL-3300 позволяет создавать в СКД резервную линию связи с сервером, что существенно повышает надежность системы в целом.

Интерфейс RS-232 используют, как правило, когда сетевой контроллер соединяется с компьютером по схеме «точка-точка» при расстояниях между устройствами не больше 15 м, а RS-485 - когда контроллер и компьютер расположены на удалении до 1200 м. Для исключения шумов и отражений сигналов при большой длине канала, на его концах устанавливают терминаторы. При этом СКД на базе LNL-3300 поддерживает службы DHCP (Dynamic Host Configuration Protocol) и DNS (Domain Name System), которые устанавливают соответствие между текстовыми именами и числовыми IP-адресами устройств системы.

Обслуживание до 650 000 карт доступа с 8 различными форматами идентификаторов
При использовании LNL-3300 система контроля доступа поддерживает 8 наиболее популярных форматов карт доступа и идентификаторов имущества, включая форматы iClass, Proximity, Mifare, Wiegand и др. Для записи информации о пользователях и событиях в системе сетевой контроллер оснащен энергонезависимой памятью емкостью 15 МБ, которая обеспечивается резервным питанием от встроенной литиевой батареи. Эта память позволяет контроллеру хранить данные о 650 000 пользователей и информацию о 50 000 событий в СКД. Для загрузки новых версий внутреннего ПО сетевой контроллер Lenel оснащен флэш-памятью.

Возможность работы сетевого контроллера в автономном режиме
При необходимости, LNL-3300 может работать с более крупными базами данных СКД, содержащими информацию о более чем 650 000 пользователей. Для этого контроллер поддерживает механизм выборочной загрузки данных, когда в его память записывается информация только о тех пользователях, которые хотя бы раз поднесли карту доступа к подчиненным ему считывателям. При первой идентификации пользователя сетевой контроллер сравнивает данные поднесенной карты доступа с информацией на сервере и при их совпадении записывает в свою память. Такой способ обработки и хранения данных позволяет LNL-3300 работать в автономном режиме, когда нарушается связь с сервером СКД.

Организация резервного канала связи с использованием опциональных устройств
При необходимости сетевой контроллер можно через порт 1 подключить к одному из двух Ethernet-модулей системы контроля доступа, расширяющих возможности СКД и поставляемых опционально. Например, модуль LNL-ETHLAN, который является внешним по отношению к контроллеру устройством, а модуль LNL-ETHLAN-MICR устанавливается непосредственно на плату LNL-3300. Кроме того, соединить сетевой контроллер с сервером СКД можно и через модем, дополнив систему одним из внешних модемов, рекомендуемых компанией Lenel.

Поддержка функции запрета повторного прохода
Как и его предшественники, сетевой контроллер запрограммирован на выполнение функции запрета повторного прохода, т.е. не пропускает владельца карты доступа, покинувшего помещение без идентификации, в это же или другое помещение в пределах действия СКД объекта. Благодаря этой функции, контроллер предотвращает и случаи передачи другим лицам карт доступа их владельцами. Это касается карт всех форматов, кроме смарт-карт с биометрическим шаблоном, которые защищены от возможности прохода другого лица шаблоном отпечатка пальца.

Основные функциональные возможности сетевого контроллера LNL-3300:

• Использование стандарта шифрования AES с 128-разрядным алгоритмом
• Встроенный порт Ethernet и поддержка DNS и DHCP
• Возможность настройки интервалов разблокировки для каждой двери и управления через сетевой контроллер лифтами в зданиях до 128 этажей
• Энергонезависимая память на 15 МБ
• Возможность хранения в памяти контроллера информации о 650000 владельцах карт доступа, о 50000 событий в СКД и биометрических шаблонов
• Работа с 16 различными форматами карт доступа и меток
• Назначение до 32 000 уровней доступа, до 255 праздников с функцией группировки, до 255 временных зон, по 6 временных интервалов в каждой
• Усовершенствованная функция запрета повторного прохода

Защита LNL-3300 от несанкционированного вскрытия корпуса
Для этого сетевой контроллер оснащен двумя тревожными входами, к которым можно подключить тампер или датчик вскрытия корпуса, а также датчик падения напряжения электропитания LNL-3300. Эти входы являются нормально замкнутыми, поэтому если при инсталляции контроллера они не используются, на них надо установить закорачивающие перемычки. Работает сетевой контроллер от источника постоянного тока с напряжением 12 или 24 В, который рекомендуется устанавливать как можно ближе к LNL-3300.

Визуальная диагностики работоспособности LNL-3300
На корпусе контроллера расположены 6 сервисных светодиодов, которые отображают корректность его работы после подачи на него электропитания. При инсталляции LNL-3300 в системе различные комбинации этих светодиодов сообщают о тестировании компонентов LNL-3300, а когда сетевой контроллер перешел в рабочий режим – они отображают активность портов, степень заряженности батареи и состояние записи данных во флэш-память.

Основные технические характеристики сетевого контроллера Lenel LNL-3300:

Подробные технические характеристики и цены на сетевой контроллер Lenel LNL-3300, а также на другие контроллеры компании Lenel приведены в подразделе «сетевые контроллеры» каталога оборудования для СКД OnGuard. Все цены в каталоге являются розничными и включают НДС. Для дилеров, монтажных организаций и постоянных клиентов компании «АРМО-Системы» действует гибкая система скидок, а также осуществляется бесплатная техническая поддержка клиента в период выбора, инсталляции, гарантийного и сервисного обслуживания оборудования.

Для получения дополнительной информации на контроллер LNL-3300, другие сетевые контроллеры, модули считывателей, входов/выходов и ПО для сетевых СКД OnGuard марки Lenel, обращайтесь по эл. почте armosystems@armo.ru или по телефонам: (495) 787-3342, 937-9057 к менеджерам отдела продаж компании «АРМО-Системы», являющейся официальным российским дистрибьютором оборудования Lenel, либо в региональные офисы «АРМО».
