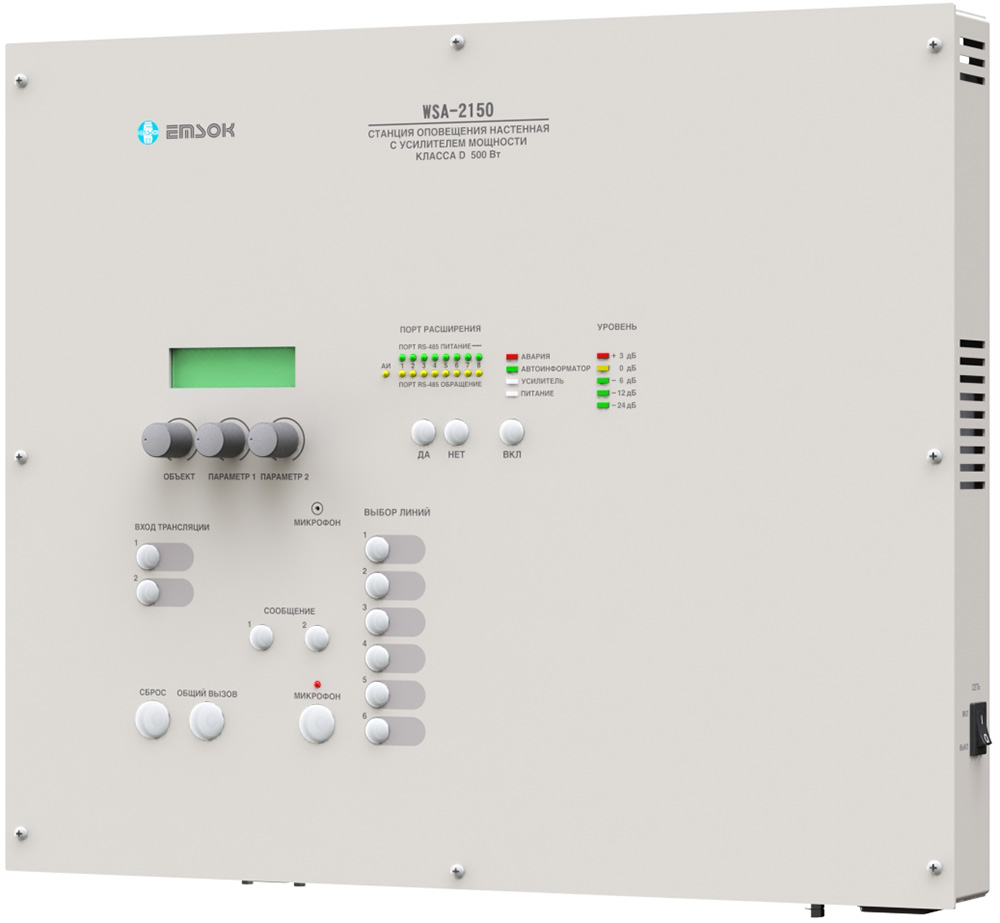

Настенная станция оповещения EMSOK WSA-2150 со встроенным усилителем

Станции WSA-2150 российской компании «ЭМСОК» снабжены встроенным усилителем 500 Вт/100 В на 6 линий и предназначены для построения систем оповещения и управления эвакуацией, а также трансляции звуковых программ местного вещания. Эта модель обладает всеми функциями, необходимыми для создания системы оповещения 3 типа на 6 линий без применения дополнительных устройств, а для организации систем 4 и 5 типов к ней необходимо подключить коммутатор световых указателей. Предусмотрена возможность увеличения мощности и количества линий системы при помощи модулей расширения WEM. Стоит отметить, что настенная станция оповещения EMSOK WSA-2150 представляет собой полный функциональный аналог СПО-0230Н и отличается улучшенными характеристиками.

Компания «ЭМСОК» первой на отечественном рынке разработала полнофункциональную систему оповещения и управления эвакуацией в настенном исполнении. Центральным компонентом системы являются настенные станции оповещения. EMSOK WSA-2150 - это самодостаточное устройство со встроенным микрофоном, пультом управления на лицевой панели, интегрированным усилителем мощности класса «D», коммутатором линий и процессором, обеспечивающим взаимодействие блоков и контроль линий. Наличие встроенной памяти позволяет записывать, хранить и воспроизводить сигналы оповещения и музыкальные файлы в форматах MP3 и PCM длительностью до 1 часа. Данная станция не требует аппаратной стойки и при подключении модулей расширения WEM оптимально подходит для организации оповещения на объектах, занимающих несколько помещений или зданий.

Высокая функциональность и надежность
Станция WSA-2150 собирает информацию о состоянии всех подключенных устройств, производит контроль линий громкоговорителей и, в случае неисправности, выводит информацию на дисплей. При пуско-наладке производится измерение импеданса заведомо исправных линий и запись значений в память, а контроль линий осуществляется сравнением значения импеданса, записанного в память прибора, с импедансом этой линии в момент измерения. При обнаружении отклонения импеданса прибор выдает сигнал неисправности линии и выводит на дисплей причину сбоя. В случае короткого замыкания или утечки тока на землю станция оповещения блокирует неисправную линию. При поступлении сигнала управления от пожарной сигнализации, ГО ЧС, пульта оператора или по заданному расписанию усилитель мощности выходит из дежурного режима. В случае поступления сигнала от пожарной сигнализации автоматически включается сигнал оповещения. При поступлении сигнала от ГО ЧС или пульта оператора система включается и переходит в режим готовности к передаче поступающей информации.

Внешние интерфейсы
Настенная станция имеет 8 портов для подключения таких приборов, как дополнительный пульт управления, модуль расширения, вызывные панели, блок сопряжения с пожарной сигнализацией, коммутатор световых указателей (передача цифровой информации осуществляется по интерфейсу RS-485). EMSOK WSA-2150 снабжена 2 симметричными линейными входами для подключения дополнительных источников сигнала (тюнер, CD или MP3) и 1 входом проводного вещания 15/30 В для подключения к сети проводного вещания «СПВ». При подсоединении БРУСР-М, БЦЗ и аналогичного оборудования используются входы «СПВО» и «СПВЗ» для приема сигнала на включение системы и передачи сигнала о включении (квитирование), а для передачи речевого сигнала применяется вход «СПВ». Настройка, конфигурирование и диагностика состояния системы оповещения осуществляется как с помощью органов управления и индикации, расположенных на передней панели станции, так и с помощью ПК, подключенного по интерфейсу RS-232 (в случае отсутствия на компьютере порта RS-232 используется переходник USB-RS-232).

Поддержка различных режимов работы
WSA-2150 позволяет вести оповещение в 5 режимах:

• оперативный (через микрофон пульта, воспроизведение заранее записанных сообщений, управление местным вещанием);
• по расписанию (воспроизведение сообщений из памяти);
• через заданный интервал времени (воспроизведение сообщений из памяти);
• по команде от пожарной сигнализации (воспроизведение сообщений из памяти);
• по команде ГО ЧС (включение входа «СПВ» для приема речевой информации).

Наличие часов реального времени, которые автоматически синхронизируются по сети проводного вещания, позволяет использовать систему для подачи школьных звонков по легко программируемому расписанию. Также станция обеспечивает местное вещание до 2-х независимых программ, а оповещение может выполняться на фоне программ местного вещания.

Дополнительные возможности
Для создания систем 4 и 5 типов станция имеет возможность включать речевые оповещатели и световые указатели по алгоритму, заданному проектировщиком. Алгоритмы и приоритеты программируются с помощью интуитивно понятного ПО, входящего в комплект поставки. Обратная связь с зонами оповещения обеспечивается при подключении к станции пультов серии CPF. Каждое устройство имеет свой адрес, который задается при помощи микропереключателей, расположенных на всех приборах. Наличие индивидуального адреса позволяет оператору на дисплее пульта управления видеть, с какой панели производится вызов. Станция WSA-2150 позволяет подключить один шлейф вызывных панелей, в котором допускается не более 31 панели и используется кабель UTP не ниже 3 категории с длиной, не превышающей 1000 м. В системе поддерживается только один пульт управления с функцией обратной связи CPF. При необходимости возможно подключение дополнительных пультов управления серии CPW.

Для получения дополнительной информации на настенные станции оповещения WSA-2150 и другие устройства систем экстренного вызова, речевого оповещения и управления эвакуацией марки EMSOK обращайтесь в центральный или региональные офисы компании «АРМО-Системы», являющейся официальным российским дистрибьютором продуктов компании «ЭМСОК».
