Технические характеристики на модули расширения EMSOK WEM-2150
Параметры |
Значения |
Количество каналов: |
1 |
Количество линий: |
6 |
Количество некоммутируемых выходов: |
1 |
Тип выхода: |
Симметричный |
Номинальное выходное напряжение лини: |
100 В |
Номинальная выходная мощность: |
500 Вт |
Макс. мощность одной линии: |
500 Вт |
Тип входа: |
Симметричный |
Номинальное входное напряжение: |
1,5 В |
Входное сопротивление: |
20 кОм |
Частотный диапазон: |
20-20000 Гц |
Коэффициент гармоник: |
Не более 0,5% |
Отношение сигнал/шум: |
Не менее 95 дБ |
Напряжение питающей сети: |
220 В перем. тока ±20% |
Частота питающей сети: |
50 Гц |
Потребляемая мощность при полной нагрузке: |
618 Вт |
Стандарт передачи данных управления: |
RS-485 |
Габаритные размеры: |
340х45х355 мм |
Масса: |
Не более 4,5 кг |

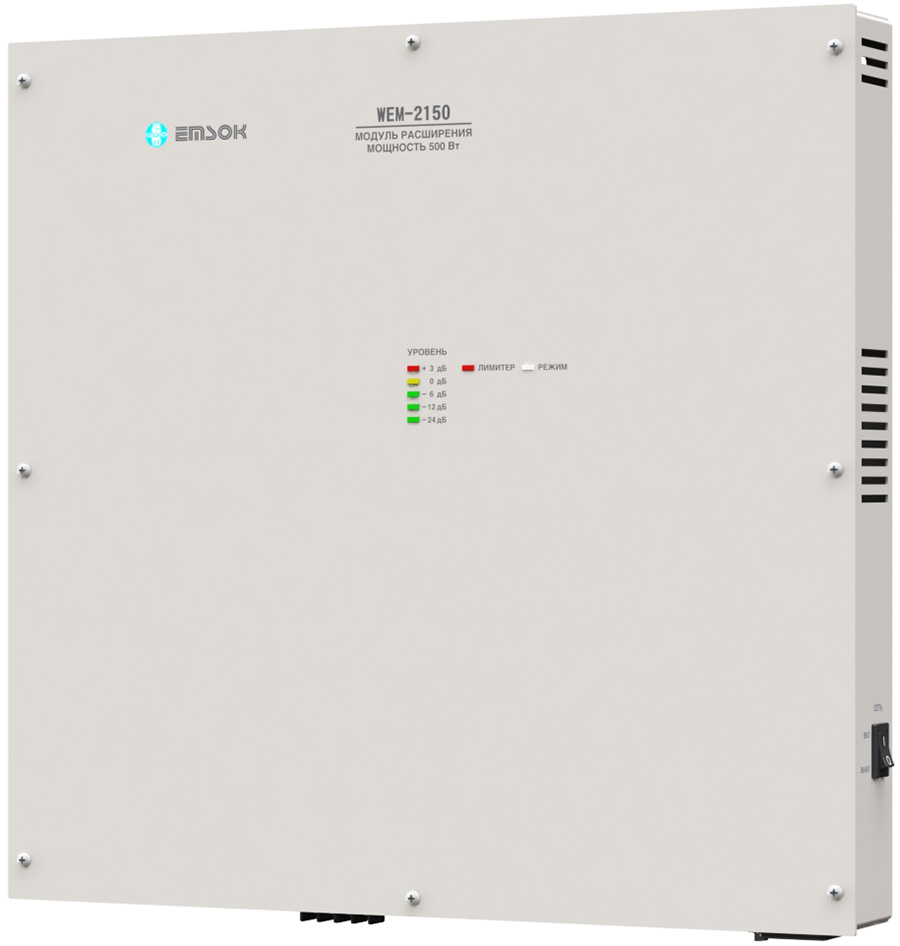

Устройство WEM-2150 российской компании «ЭМСОК» предназначено для работы в составе систем речевого оповещения и управления эвакуацией (СОУЭ). Данный модуль расширения мощностью 500 Вт/выходным напряжением 100 В служит для наращивания мощности и увеличения количества линий систем на базе блоков управления сигналами или настенных станций оповещения марки EMSOK.
В СОУЭ модуль расширения работает под управлением станции оповещения серии WSA-2XXX либо блока управления сигналами (БУС) линейки MPU-20XX. Управление осуществляется через интерфейс RS-485, что позволяет применять WEM-2150 в компактной системе или в составе конфигурации, предназначенной для установки в 19-дюймовую стойку. Благодаря этому данную модель удобно использовать как для оповещения отдельно стоящих зданий, так и для создания распределенных систем.
Высокий КПД
Модуль расширения оснащен усилителем мощности класса «D» со встроенным импульсным источником питания, позволяющим значительно повысить его КПД и улучшить массогабаритные характеристики. Дополнительным преимуществом высокого КПД является пониженное потребление электроэнергии от источника бесперебойного питания в активном режиме, что является важным фактором в системах речевого оповещения и управления эвакуацией.
Комплексная защита
В модуле расширения WEM-2150 реализованы все необходимые системы защиты: от перегрузки, от короткого замыкания на выходе, от превышения или понижения напряжения питания, от перегрева и от появления постоянного напряжения на выходе. Для предотвращения срабатывания защиты от перегрузки при кратковременных всплесках входного сигнала встроенный усилитель оснащен ограничителем.
Дополнительные возможности
Помимо коммутации 6 линий оповещения, штатный коммутатор WEM-2150 подключает линии к измерителю импеданса, встроенному в WSA-2XXX и MPU-20XX, для контроля их состояния. Преимущество компактных настенных решений на базе WSA-2XXX перед оборудованием, устанавливаемым в 19” стойку (БУС MPU-20XX), заключается в отсутствии необходимости прокладывать высоковольтные сильноточные кабельные линии оповещения - достаточно одного кабеля UTP не ниже 3 категории. Максимальная длина кабеля управления, при которой гарантируется работоспособность устройства, составляет 1000 м. В случае если объект удален на расстояние свыше 1000 метров, необходимо использовать опциональный ретранслятор RPT-01.
Для получения дополнительной информации на модули расширения WEM-2150 и другие устройства для систем речевого оповещения и управления эвакуацией марки EMSOK обращайтесь в центральный или региональные офисы компании «АРМО-Системы», являющейся официальным российским дистрибьютором продуктов компании «ЭМСОК».
Санкт-Петербург
ул. Варшавская, д.5, корп.2, лит.А Бизнес-центр "Варшавский", офис №603
+7 (812) 303-53-53
+7 (812) 303-53-52
Москва
Ленинградский пр-т, д. 37А, корп.14, БЦ "АРКУС-2"
+ 7 (495) 787-33-42
+ 7 (495) 937-90-57
Бренд | ЭМСОК |
Артикул | WEM-2150 |
Линейка оборудования | ЭМСОК |
Тип монтажа | Стоечный, 19" |
Напряжение питания, В | Переменное, 220 |
Основной функционал | Коммутация компонентов |
