Модули входов / выходов

Компактный транспондер для управления пожарным клапаном 24в, встроенный изолятор КЗ, 1 вход (контроль двух положений клапана), 1 релейный выход 30в/1А, серый корпус. Диапазон рабочих напряжений 8...42 VDC. IP43. Диапазон рабочих температур -20...+70 °С. Габаритные размеры: 88х88х21 мм. База для накладного монтажа 704985 заказывается отдельно! До 127 транспондеров в одном кольцевом шлейфе. Занимает 1 адрес в шлейфе.

Адресный интерфейсный модуль на 2 высоковольтных релейных выхода (230VAC/10A) с обратной связью в корпусе для накладного монтажа. Контроль выходов с помощью входов обратной связи. Питание от адресного шлейфа. Красный и зеленый индикатор состояний. Диапазон напряжения питания: 15...33 VDC. Габаритные размеры: 126х126х71 мм. Диапазон рабочих температур: -20...+50 °С. Степень защиты IP54.

Адресный модуль контроля двухканальный. Имеет 2 входа с контролем на обрыв и КЗ, 3 светодиодных индикатора состояний, адресация задается с помощью механических перкключателей, питание от адресного шлейфа SLC, встроенный изолятор КЗ, тампер корпуса. Занимает 2 адреса в шлейфе SLC. Диапазон рабочих напряжений 18...32 VDC. Диапазон рабочих температур -20...+60 °С. Габаритные размеры: 137х137x40 мм. IP40. Монтаж накладным способом или на DIN-рейку. Для повышения степени защиты до IP65 необходимо отдельно приобрести корпус FS-BOX200.

Адресный модуль управления с контролем линии. Монтаж на стену IP30
Адресный модуль управления подключается к двухпроводной адресной линии ППКиУ Vesta и предназначен для питания и управления световыми и звуковыми оповещателями, электрическими приводами и соленоидами, пиропатронами, с контролем линии на обрыв и КЗ.
Максимальная нагрузка подключенных оповещателей:
-при питании от адресной линии до 20мА.
-при питании от внешнего источника питания -2000мА.

Адресный Модуль мониторный для подключения 4-х проводных неадресных датчиков по классу B(луч), 1 контролируемый вход, 24 В (DC), шлейф MAPNET2. Питание отдельно 24В (СНЯТО С ПРОИЗВОДСТВА)

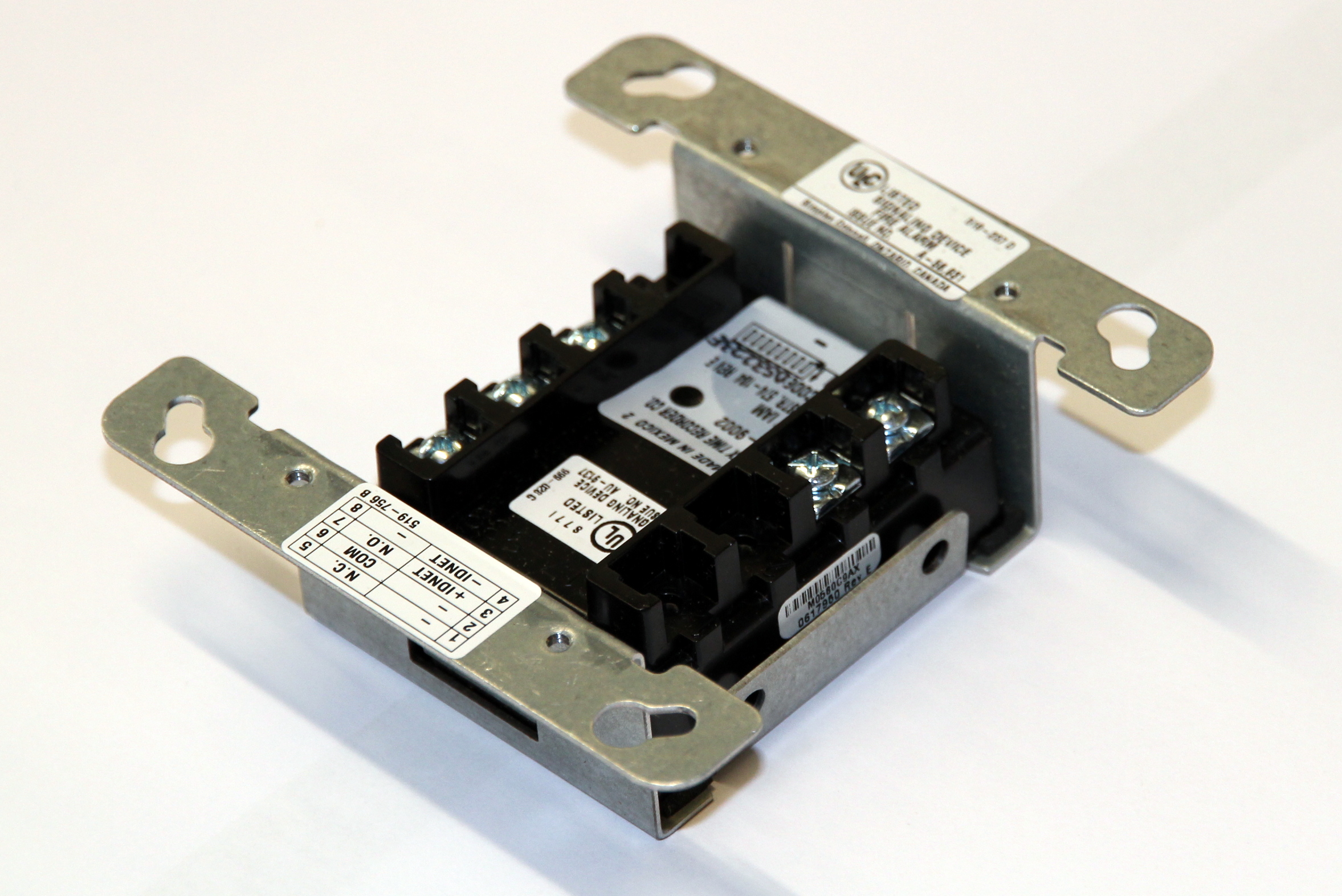

Адресный Модуль командно-мониторный, 1 не контролируемый вход/1 релейный выход, для шлейфа IDNet. Реле 24В (DC) 2А. Питание по шлейфу.

Адресный интерфейсный модуль на 2 высоковольтных релейных выхода (230VAC/10A) с обратной связью, установка на DIN-рейку. Контроль выходов с помощью входов обратной связи. Питание от адресного шлейфа. Красный и зеленый индикатор состояний. Диапазон напряжения питания: 15...33 VDC. Габаритные размеры: 110х110х48 мм. Диапазон рабочих температур: -20...+50 °С. Степень защиты IP30. Для накладного монтажа требуется дополнительно приобрести корпус FLM-IFB126-S.

Адресный модуль на 2 входа и 1 неконтролируемый релейный выход. Коммутирующая способность реле 30 VDC/5A, 250 VAC/5A без контроля цепи управления. Ручная адресация с помощью переключателей, 6 трехцветных светодиодных индикатора состояния, питание от адресного шлейфа SLC, встроенный изолятор КЗ. Занимает 3 адреса в шлейфе SLC.Диапазон рабочих напряжений 18...32 VDC. Диапазон рабочих температур -20...+60 °С. Габаритные размеры: 97х93x22 мм. Монтаж на DIN-рейку без дополнительных аксессуаров. Для настенной установки модулей опционально доступны корпуса M200-SMB и M200E-PMB (приобретаются отдельно!)

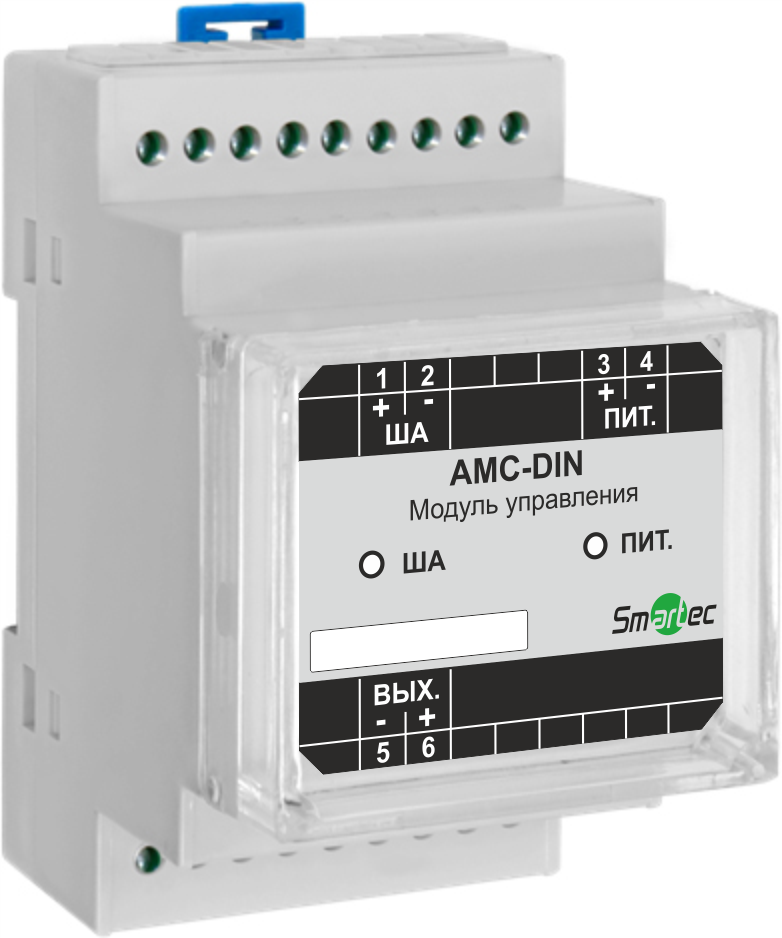

Адресный модуль управления с контролем линии. Корпус на DIN рейку.
Адресный модуль управления подключается к двухпроводной адресной линии ППКиУ Vesta и предназначен для питания и управления световыми и звуковыми оповещателями, электрическими приводами и соленоидами, пиропатронами, с контролем линии на обрыв и КЗ.
Максимальная нагрузка подключенных оповещателей:

-при питании от внешнего источника питания -2000мА.

Адресный Модуль командный, одно реле 2-е группы контактов, 24 В (DC), шлейф MAPNET2. (СНЯТО С ПРОИЗВОДСТВА)

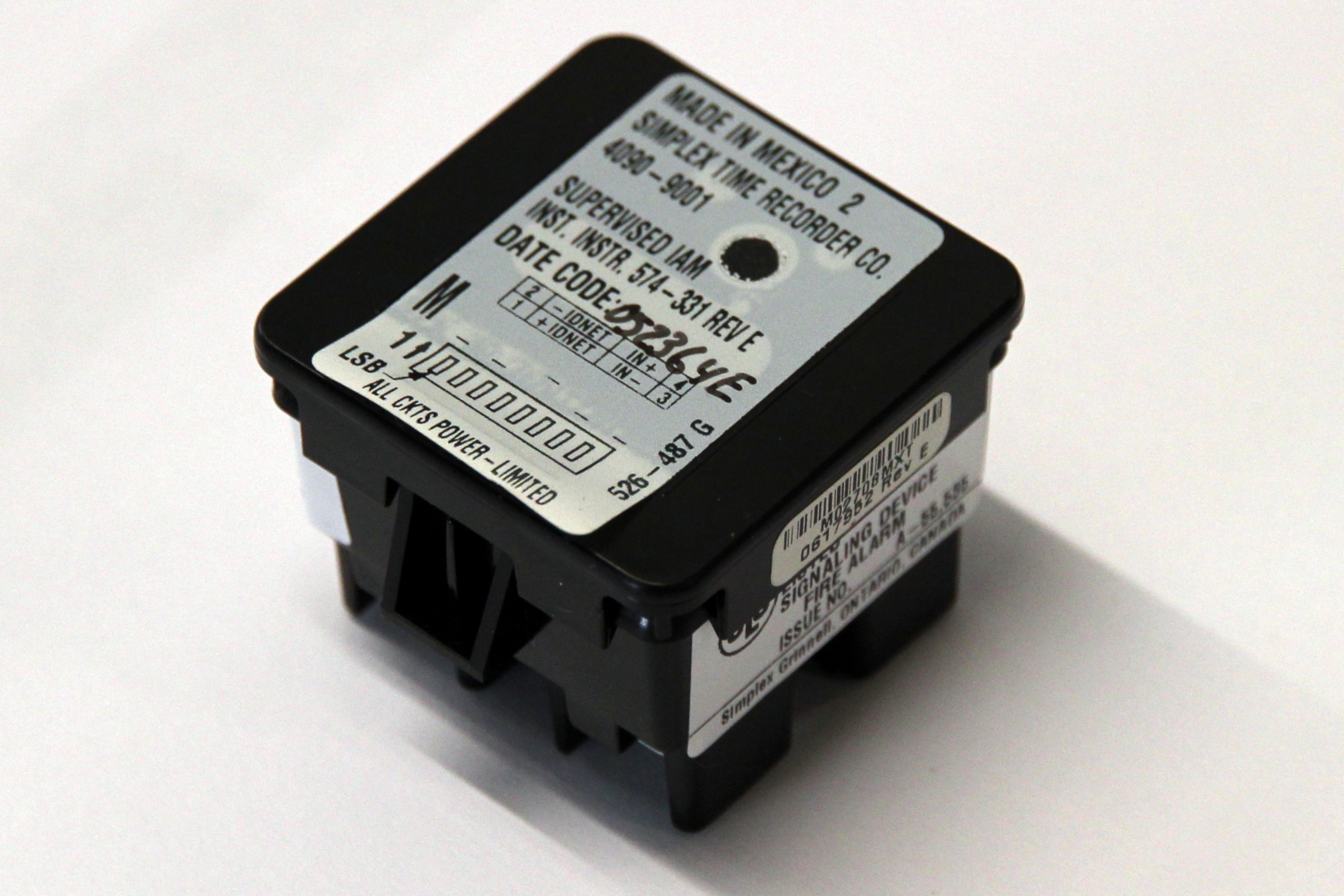

Адресный Модуль мониторный, 1 контролируемый вход, для шлейфа MAPNET2/IDNet. Питание по шлейфу

Адресный интерфейсный модуль для подключения неадресных 2-х/4-х проводных извещателей, накладной монтаж. 2 радиальных или 1 кольцевой шлейф. Контроль КЗ, обрыва неадресных шлейфов. 1 красный светодиодный индикатор тревоги. Питание от внешнего источника. Диапазон напряжения питания: 15...33 VDC. Габаритные размеры: 126х126х71 мм. Диапазон рабочих температур: -20...+55 °С. Степень защиты IP54. В комплекте корпус для накладного монтажа.

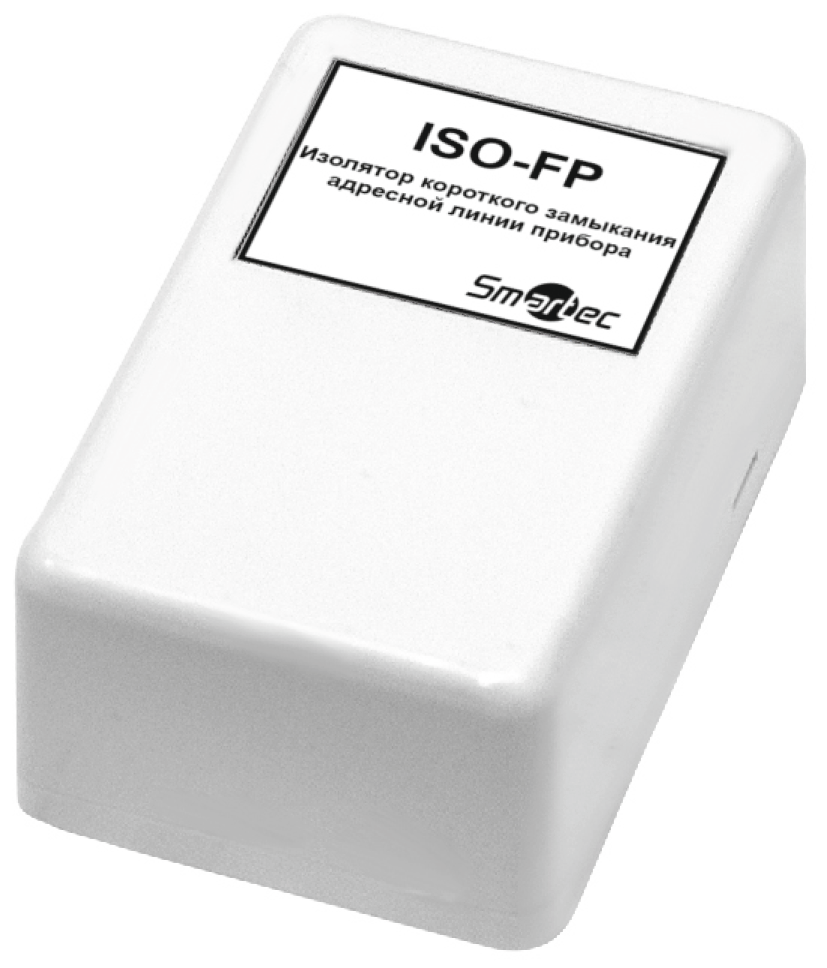

Изолятор адресной линии ППКиУ Vesta. Монтаж на стену IP30.
Изолятор адресной линии используется в двухпроводной адресной линии ППКиУ Vesta и служит для изолирования короткозамкнутых участков с последующим автоматическим восстановлением после пропадания короткого замыкания.
Максимальное количество изоляторов в шлейфе до 20 шт.

Адресный Модуль командный оповещения, 1 контролируемый выход, 24 В (DC), шлейф MAPNET2.

Адресный Модуль мониторный влагозащищенный, 1 контролируемый вход, для шлейф MAPNET2/IDNet. Питание по шлейфу

Адресный интерфейсный модуль для подключения неадресных 2-х/4-х проводных извещателей, установка на DIN-рейку. 2 радиальных или 1 кольцевой шлейф. Контроль КЗ, обрыва неадресных шлейфов. 1 красный светодиодный индикатор тревоги. Питание от внешнего источника. Диапазон напряжения питания: 15...33 VDC. Габаритные размеры: 110х110х48 мм. Диапазон рабочих температур: -20...+55 °С. Степень защиты IP30. Для накладного монтажа требуется дополнительно приобрести корпус FLM-IFB126-S.

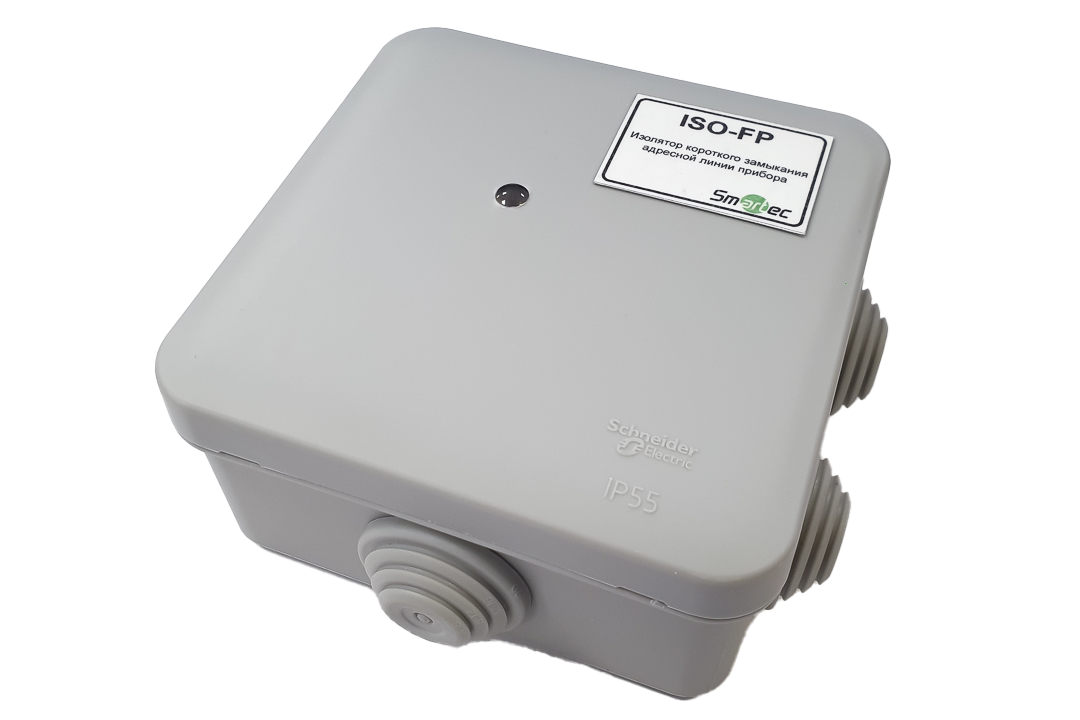

Т-образный изолятор линии ША. Монтаж на стену IP54
Изолятор адресной линии используется в двухпроводной адресной линии ППКиУ Vesta и служит для изолирования короткозамкнутых участков с последующим автоматическим восстановлением после пропадания короткого замыкания.

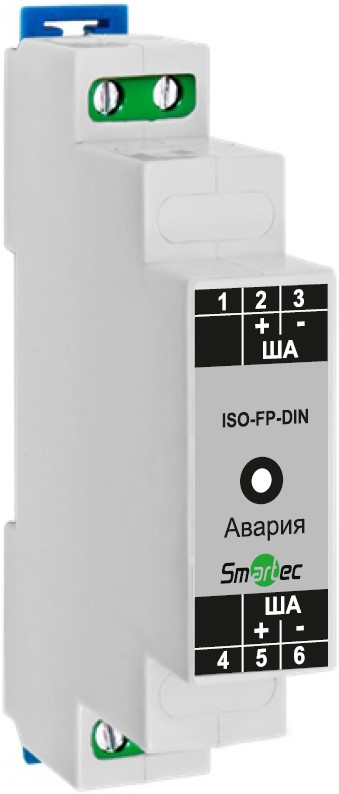

Изолятор адресной линии ППКиУ Vesta. Корпус на DIN рейку.
Изолятор адресной линии используется в двухпроводной адресной линии ППКиУ Vesta и служит для изолирования короткозамкнутых участков с последующим автоматическим восстановлением после пропадания короткого замыкания.
Максимальное количество изоляторов в шлейфе до 20 шт.

Адресный Модуль контроля неадресных датчиков, 1 вход, 24 В (DC), шлейф MAPNET2. (СНЯТО С ПРОИЗВОДСТВА)

Адресный Модуль командный, 1 релейный выход, для шлейфа MAPNET2/IDNet. Реле 24В (DC) 2А. Питание по шлейфу
