Управляемые взрывозащищенные коммутаторы TFortis PSW+UPS-Ex с ИБП и РоЕ+ на 4, 6 и 8 IP-камер

Гигабитные сетевые коммутаторы TFortis серии PSW+UPS-Ex российского производства Fort Telecom предназначены для работы в составе систем IP-видеонаблюдения на объектах со взрывоопасными средами. Они имеют маркировку взрывозащиты 1Ex db IIB+H2 T6 Gb, сертификат соответствия ЕАС на готовое изделие и снабжены источником бесперебойного питания (ИБП). В серии можно выбрать управляемые взрывозащищенные коммутаторы для подключения 8 (PSW-2G8F+UPS-Ex), 6 (PSW-2G6F+UPS-Ex) или 4 (PSW-2G+UPS-Ex) IP-камер с поддержкой питания РоЕ+. Каждое устройство оснащено 2 оптическими портами SFP и оптическим кроссом, защищено от пыли/влаги по классам IP66-IP67 и рассчитано на работу в диапазоне температур от -60 до +40 °С на предприятиях нефтехимической промышленности, добывающих и перерабатывающих производствах.

Специализированные Ethernet-коммутаторы во взрывозащищенном исполнении TFortis PSW+UPS-Ex со встроенным ИБП первыми в России получили сертификат соответствия требованиям технического регламента Таможенного Союза «О безопасности оборудования для работы во взрывоопасных средах» (№ ЕАЭС RU C-RU.AЖ58.B.03659/23). Конструктивно взрывозащищенные коммутаторы состоят из двух модулей в Exd-исполнении: блока коммутатора и блока АКБ с литий-железо-фосфатной (LiFePo) батарей, соединенных двумя кабелями с быстросъемными взрывозащищенными разъемами. Уникальность данного решения заключается в том, что ИБП, вынесенный в отдельный блок, позволяет осуществлять «горячую» замену батареи без прерывания процесса коммутации.

Надежное решение для передачи данных и запитывания IP-камер
Встроенный ИБП позволяет осуществлять резервное питание как взрывозащищенных коммутаторов, так и IP-камер, получающих от них питающее напряжение по технологии PoE/PoE+. В зависимости от наличия/величины РоЕ-нагрузки время бесперебойной автономной работы коммутаторов составляет от 42 часов 20 минут до 2 часов 3 минут (при PoE-нагрузке 160 Вт). Для предотвращения негативного воздействия импульсных помех предусмотрена встроенная система грозозащиты по Ethernet-портам (до 2 кВ) и линии питания 230 В переменного тока (до 4 кВ). Высокое качество и надежность коммутаторов TFortis во взрывозащищенном исполнении подтверждается сроком их наработки на отказ, составляющим не менее 75 000 часов (8,6 лет) и 5-летней гарантией производителя.

Три модели на выбор

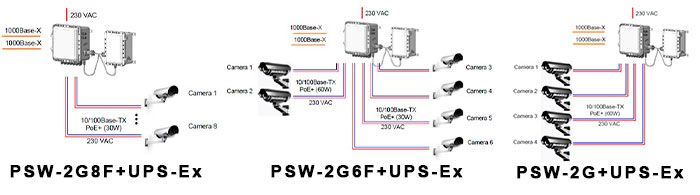

Серия TFortis PSW+UPS-Ex объединяет взрывозащищенные коммутаторы, ключевым различием между которыми является количество портов 10/100Base-Tx с разъемом RJ-45 для подключения IP-камер и подачи на них питания РоЕ/РоЕ+. Так, старшая модель PSW-2G8F+UPS-Ex рассчитана на обслуживание 8 камер, а PSW-2G6F+UPS-Ex и PSW-2G+UPS-Ex – на 6 и 4, соответственно. Для 8-канального взрывозащищенного коммутатора PSW-2G8F+UPS-Ex максимальная мощность питания PoE+, подаваемого на каждый порт, составляет 30 Вт. 6-канальная модель PSW-2G6F+UPS-Ex поддерживает до 60 Вт на двух портах и до 30 Вт на любом из портов, а PSW-2G+UPS-Ex – до 60 Вт на каждом из 4 портов. При этом бюджет РоЕ-мощности для любого из коммутаторов серии составляет 160 Вт.

Наличие оптического интерфейса
Для организации скоростной передачи данных по волоконно-оптической линии коммутаторы снабжены Uplink-портами стандарта 1000Base-X c SFP-разъемом. Наличие у каждого устройства данной серии двух оптических портов позволяет подключать взрывозащищенные коммутаторы цепочкой или кольцом. Стоит отметить, что для удобного подсоединения оптических кабелей у взрывозащищенных моделей PSW+UPS-Ex имеется встроенный оптический кросс (гильзы, пигтейлы, адаптеры, патч-корды и другие аксессуары для сварки оптического кабеля приобретаются отдельно).

Всепогодное исполнение коммутаторов
Изготовленные из металла взрывозащищенные кожухи блоков коммутатора и АКБ с маркировкой 1Ex db IIB+H2 T6 Gb соответствуют классам пыле/влагонепроницаемости IP66 или IP67 (конкретный тип оболочки и варианты вводов подбираются индивидуально в соответствии с требованиями заказчика). Благодаря использованию индустриальной элементной базы взрывозащищенные коммутаторы TFortis PSW+UPS-Ex стабильно работают в 100-градусном температурном диапазоне и подходят для эксплуатации в суровых уличных условиях.

Возможность перезагрузки IP-камер и дополнительный функционал
Наряду с трансляцией данных и подачей питания на обслуживаемые устройства взрывозащищенные коммутаторы PSW+UPS-Ex поддерживают автоматическую перезагрузку подключенных IP-камер. Данная функция может активироваться по различным сценариям: в случае нарушения соединения с камерой, отсутствия ответов на служебные запросы, снижения скорости передачи потоков или по расписанию. Также эти коммутаторы с надежной взрывозащитой способны зеркалировать порты и поддерживают функцию проверки целостности кабеля на «медных» портах Fast Ethernet («кабельный тестер»).

Сертификат соответствия требованиям технического регламента Таможенного Союза «О безопасности оборудования для работы во взрывоопасных средах» (скачать)

Для получения дополнительной информации на взрывозащищенные коммутаторы серии PSW+UPS-Ex и другое оборудование марки TFortis обращайтесь в центральный или региональные офисы компании «АРМО-Системы», являющейся официальным российским дистрибьютором продукции TFortis/Fort Telecom.

Технические характеристики на взрывозащищенные коммутаторы TFortis серии PSW+UPS-Ex
