Усилители мощности Bosch серии LBB442x/xx для системы Praesideo с поддержкой до 8 каналов и цифровой обработкой звука

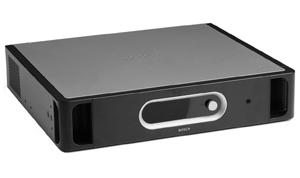

компактные усилители Bosch для PraesideoФункциональные усилители мощности LBB442x/xx компании Bosch Security Systems обеспечивают трансляцию сигналов по оптоволоконной сети, и являются неотъемлемой составляющей цифровой системы оповещения Praesideo. В серию входят четыре типа усилителей мощности, которые различаются количеством каналов - 1, 2, 4 или 8, и имеют общую номинальную мощность до 500 Вт. Каждый усилитель Bosch этой серии оснащен ЖК-дисплеем, микрофонными/линейными входами, 8 программируемыми входами управления, которым можно назначать приоритеты, и способен выполнять цифровую обработку звука, осуществлять контроль над линией громкоговорителя и самоконтроль. LBB442x/xx поддерживают подключение резервной сети и питание от батареи 48 В пост. тока.

В линейке усилителей мощности Bosch для цифровой системы речевого и аварийного оповещения Praesideo представлены модели LBB4421/10 с одним каналом на 500 Вт, LBB4422/10 с двумя каналами по 250 Вт, LBB4424/10 на четыре канала по 125 Вт и LBB4428/00 – на восемь каналов по 60 Вт. Каждый усилитель Bosch осуществляет постоянный самоконтроль и сообщает о своем текущем состоянии сетевому контроллеру Praesideo PRS-NCO-B. Стильный дизайн усилителей этой серии сочетается с внешним видом сетевого контроллера и с другими устройствами системы. Усилители могут размещаться на поверхности стола или устанавливаться в стандартную 19-дюймовую стойку.

«Цепочечная» сетевая топология Praesideo для простого подключения усилителей
Поскольку все используемое в цифровой системе оборудование подключается в Praesideo по схеме «последовательной цепочки», а передача всех сигналов осуществляется по оптоволоконному кабелю на значительные расстояния, усилители мощности могут быть подключены и/или добавлены практически в любом месте сети. Настройки каждого усилителя Bosch выполняются индивидуально через сетевой контроллер Praesideo PRS-NCO-B с помощью специального ПО.

Интерфейсы и свободно программируемые входы/выходы усилителей
С помощью перемычек можно выбирать выходное
напряжение усилителя 100 В, 70 В и 50 В. Восемь входов управления каждого усилителя Bosch свободно программируются на выполнение системных действий, этим входам могут быть назначены приоритеты. Так, каждый вход управления может контролировать примыкающую линию на предмет размыкания контура или короткого замыкания. Пять выходов управления свободно программируются на сообщения о сбоях и действия по вызову. Кроме того, усилители мощности имеют два вспомогательных аудиовхода (четыре в LBB4428/00) для локального аудио сигнала.

Возможности цифровой обработки звука
Усилители серии LBB442x/xx оснащены процессором цифровой обработки сигнала. Благодаря конструкции усилителей, предусмотрена обработка звука и задержка для каждого канала усилителя. Цифровая обработка звука, которую выполняют LBB4421/10, LBB4422/10, LBB4424/10 и LBB4428/00, поддерживает три секции параметрического эквалайзера и две секции эквалайзера с фильтрами плавного подъема и спада на каждый канал.

ЖК-дисплей усилителей для отображения информации
На передней панели каждого усилителя серии LBB442x/xx расположен
жидкокристаллический дисплей емкостью 2 строки по 16 символов, а также вращающийся/нажимной регулятор. С помощью этого ЖК-дисплея каждый усилитель Bosch воспроизводит информацию о локальном состоянии. Например, когда режим мониторинга активен, на дисплее отображается уровень громкости. С использованием рукоятки управления можно быстро вывести на дисплей необходимую информацию.

Бесперебойная работа усилителей в сети и мониторинг состояния
LBB442x/xx поддерживают однолучевую топологию или топологию резервированного кольца и имеют возможность переключения на резервный усилитель. Реле переключения входят в комплект устройств. Каждый усилитель Bosch этой серии может бесперебойно работать как от сети, так и от резервной батареи на 48 В. Осуществляя непрерывный самоконтроль в системе голосового и аварийного оповещения Praesideo, усилители имеют функции обнаружения короткого замыкания и замыкания на землю и способны генерировать собственный контрольный сигнал для мониторинга.

Основные технические характеристики на усилители Bosch серии LBB442x/xx

Параметры

LBB4421/10

LBB4422/10

LBB4424/10

LBB4428/00

Число каналов усилителя:

1х500 Вт

2х250 Вт

4х125 Вт

8х60 Вт

Питание от сети:

100 - 240 В перем. тока ± 10%, 50/60 Гц

Энергопотребление:

380/45/16 Вт

380/52/16 Вт

400/69/19 Вт

420/88/26 Вт

Питание от батареи:

48 В пост. тока -10% до +20%

Энергопотребление:

340/34/6 Вт

340/37/6 Вт

350/54/8 Вт

370/72/16 Вт

Микрофонные / линейные входы:

2 (4 в LBB4428/00)

Соединитель:

6-контактный разъем для съемной зажимной колодки (моно, симметричный)

Линия

Частотная характеристика:

-3 дБ при 50 Гц и 20 кГц (±1 дБ)

Отношение сигнал-шум:

>87 дБ (невзвешенное значение rms)

Микрофон

Частотная характеристика

-3 дБ при 100 Гц и 16 кГц

Отношение сигнал-шум:

>62 дБА с запасом 25 дБ

Выходы громкоговорителя

Сопротивление при номинальной нагрузке:

20 Ом (100 В); 10 Ом (70 В)

40 Ом (100 В); 20 Ом (70 В)

80 Ом (100 В); 40 Ом (70 В)

160 Ом (100 В); 80 Ом (70 В)

Емкость при номинальной нагрузке:

250 нФ (100 В); 500 нФ (70 В)

125 нФ (100 В); 250 нФ (70 В)

60 нФ (100 В); 125 нФ (70 В)

30 нФ (100 В); 60 нФ (70 В)

Номинальная выходная мощность (на канал):

500 Вт (1 мин. при 55°C)

250 Вт (30 мин. при 55°C, прод. при 30°C)

125 Вт (прод. при 55°C)

250 Вт (1 мин. при 55°C)

125 Вт (30 мин. при 55°C, прод. при 30°C)

60 Вт (прод. при 55°C)

125 Вт (1 мин. при 55°C)

60 Вт (30 мин. при 55°C, прод. при 30°C)

30 Вт (прод. при 55°C)

60 Вт (1 мин. при 55°C)

30 Вт (30 мин. при 55°C, прод. при 30°C)

15 Вт (прод. при 55°C)

Разъемы:

9-контактный разъем для съемной зажимной колодки

Частотная характеристика:

от 60 Гц (80 Гц для LBB 4428/00) до 19 кГц (-3 дБ)

Отношение сигнал-шум:

>85 дБ (без контрольного сигнала)

Помехи:

<80 дБ при номинальной нагрузке для 1 кГц

Искажения:

<0,3% (при 1 кГц) при 50% номинальной выходной мощности

Диапазон рабочих температур:

-10° …+55°C

Относительная влажность:

15 - 90%

Монтаж:

Автономный, в стойку 19"

Размеры (ВхШхД):

92х440х400 мм

Вес:

13 кг

14 кг

16,5 кг

14,5 кг

Цвет:

Темно-серый с серебристым

Комплект поставки:

  • Усилитель мощности LBB442x/xx
  • Шнур питания
  • Комплект монтажных кронштейнов для установки в 19" стойку
  • Комплект ножек
  • Комплект разъемов
