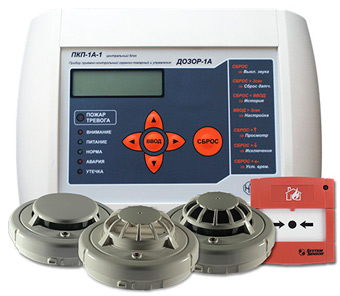

Масштабируемая адресная пожарная сигнализация на базе ПКП Дозор-1А марки НИТА и извещателей Leonardo от System Sensor

Приемно-контрольные приборы Дозор-1А марки НИТА и извещатели Leonardo позволяют создавать адресную пожарную сигнализацию на объектах любого размера, поскольку при реализации крупных проектов возможно объединение нескольких ПКП в единую распределенную сеть. Прибор Дозор-1А использует в работе кольцевой шлейф длинной до 1000 м, а адресная пожарная сигнализация на его платформе может обслуживать до 240 извещателей Leonardo марки System Sensor. На ЖК-дисплее, которым оснащен Дозор-1А, отображаются номера извещателей, от которых поступили тревожные сигналы, а также информация о времени и очередности их срабатывания.

НИТА Дозор-1А: адресная пожарная сигнализация на 240 датчиковС помощью одного приемно-контрольного прибора (ПКП) Дозор-1А может быть построена адресная пожарная сигнализация с функциями охраны на небольших объектах. При необходимости отдельные приборы можно объединить в распределенную сеть, тогда пожарная сигнализация сможет защитить как средний, так и крупный объект. Поскольку Дозор-1А представляет собой многофункциональное устройство, под его управлением может находиться не только адресная сигнализация, но и система оповещения о пожаре, системы дымоудаления, вентиляции, технологического оборудования и пожаротушения всех типов (газовое, порошковое, аэрозольное, водяное и пенное).

Совместимость ПКП НИТА с извещателями Leonardo марки System Sensor
Сетевая адресная пожарная сигнализация НИТА поддерживает извещатели серии Leonardo, в которую входит 4 модели. Дымовой адресный извещатель Леонардо-O (ИП 212-60А) имеет три уровня чувствительности и автоматическую компенсацию запыленности дымовой камеры, тепловой адресный пожарный датчикЛеонардо-T (ИП101-24А) характеризуется высокой точностью измерения температуры и скорости ее изменения, а комбинированный адресный пожарный извещатель Леонардо-ОТ (ИП 212/101-3А-A1R) сочетает в себе функции дымового и теплового извещателей сигнализации. Также в состав этой серии входит ручной пожарный извещатель многоразового действия ИПР-ЛЕО (ИП535-18) со светодиодным индикатором.

Поддержка до 240 адресных устройств Leonardo
Для подключения извещателей к прибору Дозор-1А используется адресный шлейф с кольцевой структурой длиной до 1000 м, а адресная пожарная сигнализация на базе одного этого ПКП может взаимодействовать с максимум 240 извещателями System Sensor серии Leonardo. Взаимообмен данными между датчиками и адресным прибором Дозор-1А ведется через модуль сопряжения МС-2, причем, шлейф позволяет подключить до 8 модулей, каждый из которых рассчитан на работу с 30-тью пожарными извещателями.

Следует отметить, что любая адресная пожарная сигнализация, в том числе, и на базе ПКП Дозор-1А, имеет большое преимущество перед неадресной. За счет того, что в такой системе ПКП различает каждый извещатель по присвоенному ему адресу, можно не только узнать о факте возникновения пожара, но и определить помещение, где это произошло. Такая адресная архитектура позволяет своевременно принять меры по ликвидации возгорания, особенно если пожарная сигнализация установлена на крупном объекте.

Полная визуализация работы системы и ее управление с ПК
ЖК-дисплей приемно-контрольного прибора Дозор-1А отображает состояние, в котором находится адресная пожарная сигнализация: от каких извещателей, в какое время и в какой очередности поступили тревожные сигналы. Также дисплей позволяет просматривать журнал событий, в котором хранится до 4000 записей. Кроме того, возможно подключение прибора НИТА к персональному компьютеру для программирования ПКП, приема извещений о состоянии датчиков адресной пожарной сигнализации и передачи команд управления.

Профилактика неисправностей в системе пожарной сигнализации
ПКП Дозор-1А устойчив к воздействию электромагнитных полей и радиопомех, электростатических разрядов и скачкообразных изменений питающего напряжения, поэтому адресная пожарная сигнализация выдает минимум ложных тревожных сообщений. Для профилактики неисправностей в адресной системе этот ПКП автоматически контролирует шлейф пожарной сигнализации, адресную линию, а также линии управления внешними оповещателями и связи прибора с дополнительными внешними модулями.

Возможность объединения в сеть до 585 ПКП Дозор-1А
Если адресная пожарная сигнализация должна обслуживать средний или крупный объект, то несколько приборов Дозор-1А можно объединить в единую распределенную сеть с древовидной структурой. Для этого потребуется использовать две линии RS-485 с гальванической развязкой. Одна из линий будет обеспечивать связь ПКП с ведомыми приборами или пультом мониторинга ПН3232 марки НИТА, а вторая − связь ПКП с головным прибором или компьютером. Такая сеть может включать в себя до четырех уровней и объединять до 585 приборов адресной пожарной сигнализации Дозор-1А.

Технические характеристики на адресную пожарную сигализацию НИТА Дозор-1А

Параметры

Значения

Количество кольцевых адресных шлейфов сигнализации

1

Количество адресных извещателей

240

Напряжение питания, В

10,5 ... 14

Потребляемый ток

- при отсутствии внешних устройств: не более, 230 мА

- при максимальной загрузке: не более 2 А

Емкость памяти ПКП

4000 событий

Максимальное количество ключей Touch Memory

256

Максимальная длина линии от прибора до считывателя Touch Memory

2 м

Максимальный ток, потребляемый адресными метками и датчиками от адресного шлейфа

280 мА

Напряжение в пожарном шлейфе

28…38 В

Сопротивление шлейфа (при максимальной загрузке)

Не более 33 Ом

Сопротивление утечки адресного шлейфа «на землю»

Не менее 50 кОм

Сопротивление утечки между проводами в шлейфе

Не менее 50 кОм

Габариты

200х130х30 мм

Основные технические характеристики и цены на ПКП адресной пожарной сигнализации Дозор-1А марки НИТА приведены в подразделе «адресная пожарная сигнализация» каталога оборудования для ОПС. Все цены в каталоге являются розничными и включают НДС. Для дилеров, монтажных организаций и постоянных клиентов компании «АРМО-Системы» действует гибкая система скидок, а также осуществляется бесплатная техническая поддержка клиента в период выбора, инсталляции и гарантийного обслуживания оборудования.

Для получения дополнительной информации на ПКП Дозор-1А, извещатели Leonardo и другое оборудование для адресной пожарной сигнализации обращайтесь в центральный или региональные офисы компании «АРМО-Системы», являющейся официальным российским дистрибьютором оборудования НИТА и System Sensor.
